POWERCOM Co., Ltd. Все права защищены.
Серия ИБП POWERCOM ONL-33 10 кВА – 200 кВА
инструкция по эксплуатации
88

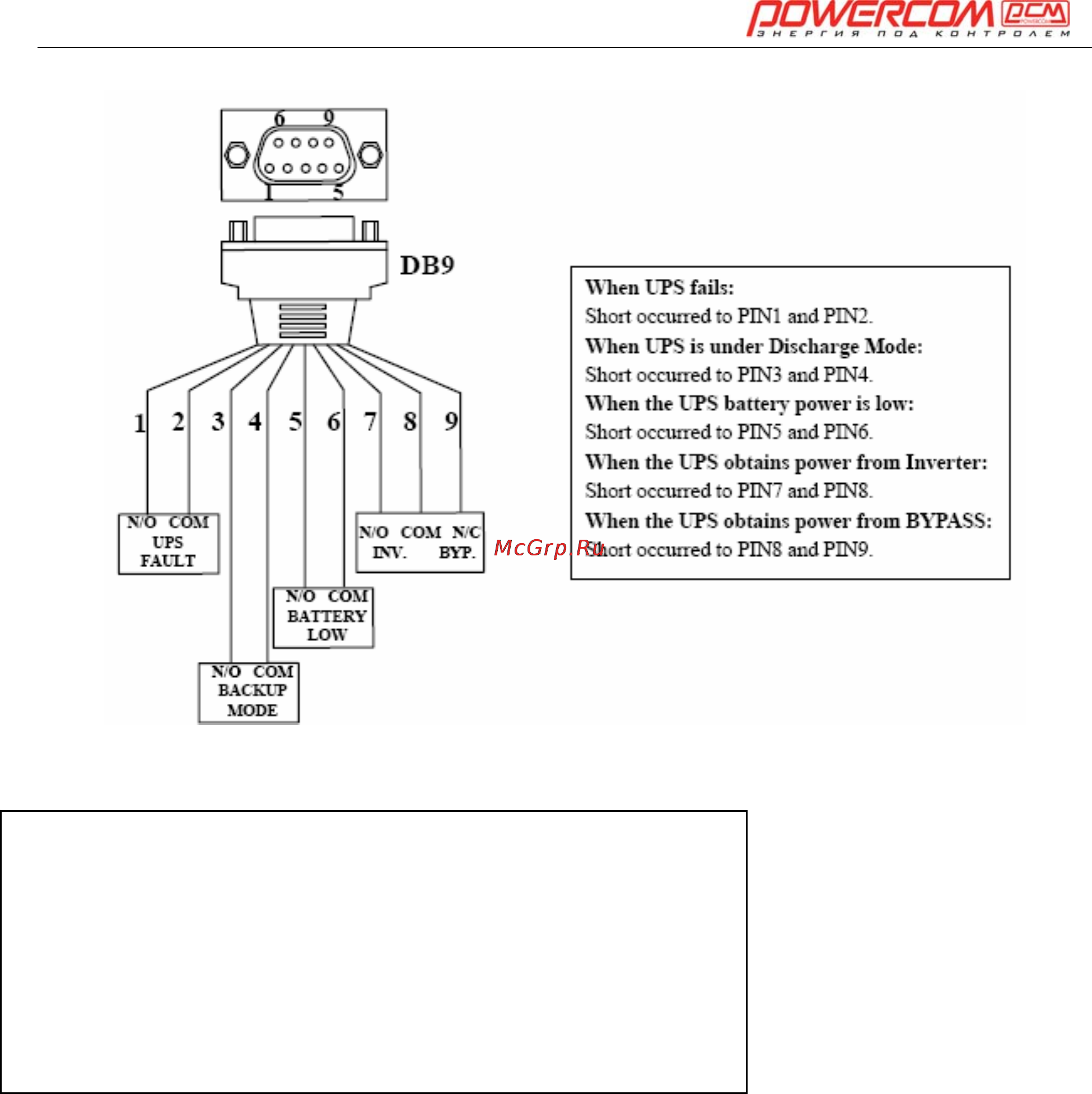

Рисунок 5-7-2: Внешние сигналы «сухие контакты»
Неисправность ИБП: замыкание контактов 1 и 2
Питание от аккумуляторов: замыкание контактов 3 и 4
Низкий заряд аккумуляторов: замыкание контактов 5 и 6
ИБП в режиме инвертора: замыкание контактов 7 и 8
ИБП в обходном режиме(Bypass): замыкание контактов 8 и 9
