www.kraton.ru

УСТРОЙСТВО СТАНКА (РИС. А /В/С/D)

ной заготовки. Поперечное пиление за-

готовок осуществляют с помощью стола

15, который может перемещаться по на-

правляющей балке 26. Необходимый угол

при поперечном пилении устанавливают

с помощью упора 25 и фиксатора 24. При

жим заготовки при поперечном пилении к

столу 15 осуществляют с помощью струб

цины 23.

• Защитные устройства: ограждение 6,

кожух 21 с расклинивающим ножом 19 и

крышка с патрубком 14, а также другие

защитные приспособления защищают

станочника от травм и от случайного со

прикосновения с вращающимися ноже

вым валом 34, пильным диском 22 и с

приводом станка. Расклинивающий нож

19 установленный на пильном столе 17

предотвращает отдачу и заклинивание

заготовки при пилении. Регулировку по-

ложения защитного ограждения 6 относи-

тельно ножевого вала 34 осуществляют с

помощью кулисы 8 и фиксатора 7.

• Электроэнергия к станку подводится с

помощью кабеля электропитания с вил

кой 27. Станок, в целях выполнения тре-

бований безопасности снабжен двумя

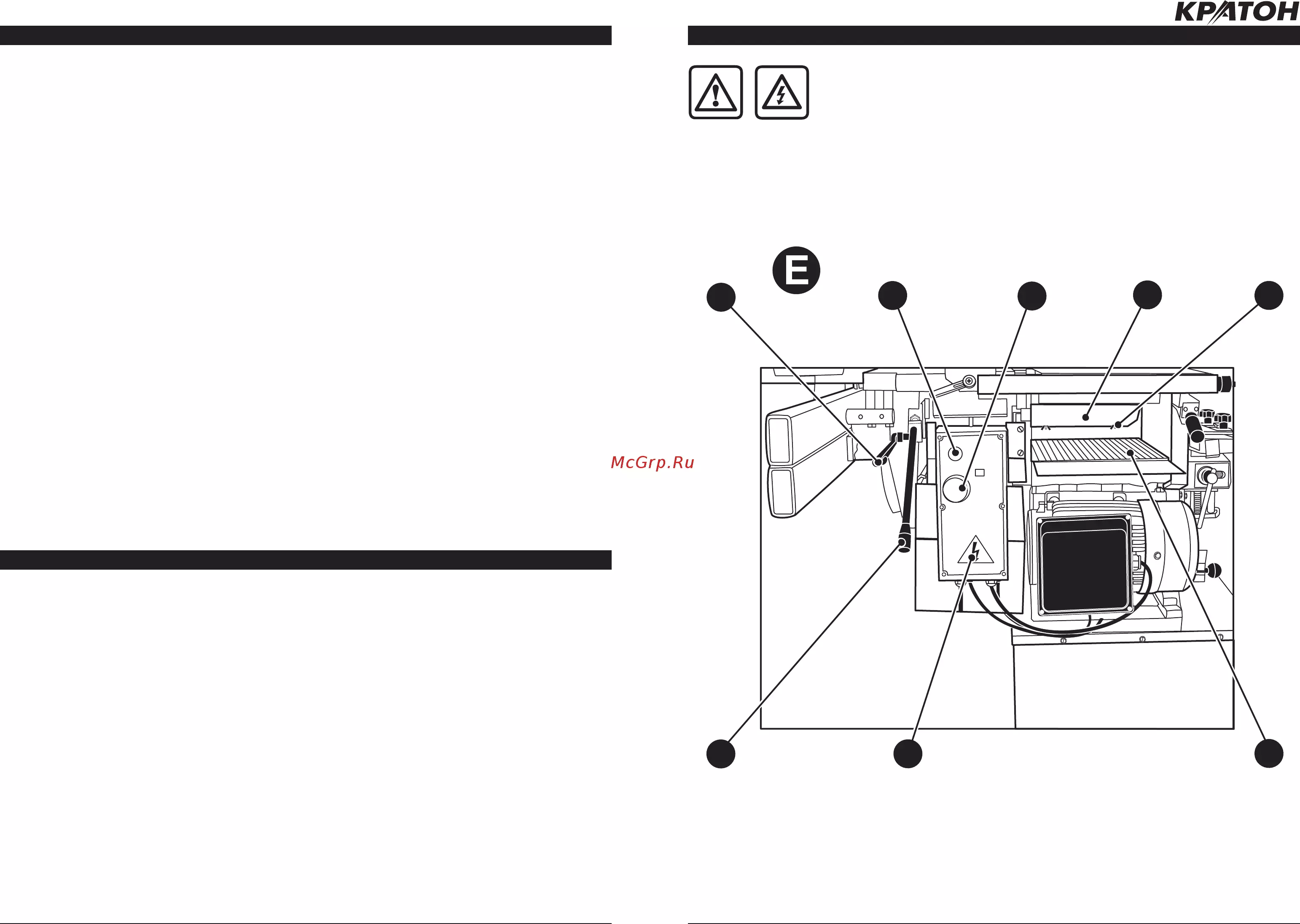

электрокоробками 43 и 58 (см. рис. D и Е)

с кнопками «СТОП» 50 и 54, что позволяет

производить остановку электродвигателя

44 с любой рабочей позиции. Отсос дре-

весной стружки и пыли с помощью про-

мышленного пылесос

а осуществляется:

— через съемный патрубок 10, который

при строгании присоединяется к патрубку

55 (см. рис. Е), а при рейсмусовании к па

трубку 38 (см. рис. J);

— при пилении, чере

з патрубок крышки

14 и частично через патрубок защитного

кожуха 21.

• Для удобства обслуживания и работы

станок смонтирован на тумбе 1. Внутрен-

нее пространство тумбы 1 предназначено

для хранения режущего и мерительного

инструмента, оснастки и приспособлений

станка. Тумба 1 оборудована легкосъем-

ной крышкой 28.

Отличительные особенности станка

• При разработке конструкции и дизайна

изделия были учтены антропометриче

ские особенности потенциальных пользо-

вателей, поэтому станок удобен (эргоно

мичен) в работе и обслуживании.

• В одном станке совмещены несколько

деревобрабатывающих станков: фуго

вальный, рейсмусовый, пильный, фре-

зерный и сверл

ильный станки.

• Габариты и многофункциональность

станка позволяют его использовать в

условиях мастерских ограниченной пло

щади и для изготовления широкого спек-

тра столярных изделий

• Переход от одного вида операции к дру-

гой занимает минимум времени в перена-

стройке и наладке станка.

• Расположение центра масс и прочное

основание обеспечивают устойчивость

станка в работе.

• Конструкторские решения и технологии,

примененные при проектировании и изго

товлении станка, обеспечивают высокую

точность и качество поверхности обраба

тываемых заготовок и снижают время на

настройку и переналадку станка.

• Технологические приспособления и

предохранительные устройства станка

обеспечивают надежное закрепление и

прижим обрабатываемой заготовки, и за

щищают пользователя от травм.

• Электрооборудование и асинхронный

электродвигатель станка позволяют про-

изводить его подключение к бытовой сети

однофазного переменного тока напряже

нием 220 В.

• Используемый в станке привод (кли-

ноременные и цепные передачи), мини-

мальные зазоры в шарнирных соедине

ниях, надежные подшипниковые узлы,

высокая частота вращения и тщательная

балансировка ножевого вала снижают

шум работающего станка и повышают его

производительность.

НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ

Внешнее проявление

неисправностей

Вероятная причина Метод устранения

Электродвигатель работа

ет в режиме номинальных

оборотов, но ножевой вал

не вращается.

Проскальзывание клино

вых ремней вследствие

неудовлетворительного

натяжения клиновых

ремней.

Повреждение клиновых

ремней.

Натянуть клиновые ремни.

Заменить клиновые рем

ни.

Электродвигатель не за

пускается.

Нет напряжения в сети

электропитания.

Проверить наличие на-

пряжения в сети.

Электродвигатель

пере-

гревается и отключается.

Перегрузка станка.

Засорились стружкой вну

тренние полости электро

двигателя.

Уменьшить подачу при

строгании или пилении

заготовки.

Продуть электродвигатель

через вентиляционную

решетку.

Сильная вибрация при

вращении ножевого вала.

Неправильная установка

строгальных ножей.

Вышли из строя подшип

ники вследствие недо-

статочной смазки или ее

полного отсутствия.

Проверить и

правильно

установить строгальные

ножи.

Заменить подшипники.

Электродвигатель работа

ет в режиме номинальных

оборотов, пильный диск

при пилении останавли

вается.

Затупились режущие

зубья пильного диска.

Ослабло крепление пиль

ного диска.

Заточить режущие зубья

пильного диска.

Затянуть крепление пиль

ного диска.

При возникновении прочих неисправностей в работе станка необходимо обратиться в

сервисный центр, указанный в гарантийном свидетельстве.

Рекомендации пользователю

• Электропривод станка должен быть не-

медленно отключен от сети в случаях:

— появления дыма или огня из электро-

двигателя или его пускорегулирующей

аппаратуры;

— появлении сильной вибрации, угрожа-

ющей целостности электродвигателя и

станка;

— недопустимо резкого нагрева подшип-

ников станка;

— резкого снижения скорости вращения

вала электродвигателя, сопровождающе-

гося его быстрым нагревом.

• Работать на неисправном станке катего-

рически воспрещается.
