51. Рычаг регулировки положения пиль-
ного диска
52. Рукоятка
53. Кнопка «Пуск»
54. Кнопка «Стоп»
55. Патрубок
56. Гайка-барашек (2 шт.)
57. Рейсмусовальный стол
58. Электрокоробка
52
51 58
57
54
55 56
40
www.kraton.ru
ТРАНСПОРТИРОВАНИЕ И ПРАВИЛА ХРАНЕНИЯ
Транспортирование
• Станок, упакованный в соответствии с
требованиями действующей нормативной
и технической документации на его изго
-
товление и поставку, транспортируется
авиационным, железнодорожным, мор-
ским, речным и автомобильным транс
-
портом.
• Погрузку и крепление упакованного
станка, и его последующее транспор-
тирование выполняют в соответствии с
действующими техническими условиям
и
и правилами перевозки грузов на исполь-
зуемом виде транспорта.
Правила хранения
• При постановке станка на длительное
хранение необходимо:
— отключить его от электропитания и
свернуть кабель электропитания;
— очистить станок от древесной стружки
и пыли;
— снять режущий инструмент для отдель-
ного хранения;
— продуть станок и электродвигатель
сжатым воздухом;
— смазать индустриальным машинным
маслом направляющие фрезерного суп
-
порта, винтовые пары и кинематические
передачи (кроме клиноременного при
-
вода) и металлические поверхности, не
имеющие лакокрасочного покрытия;
— рабочие столы станка (пильный, стро-
гальный, фрезерный) и фрезерный суп-
порт накрыть промасленной бумагой.
• Хранение станка следует производить в
отапливаемом, вентилируемом помеще-
нии при отсутствии воздействия климати
-
ческих факторов (атмосферные осадки,
повышенная влажность и запыленность
воздуха) при температуре воздуха не
ниже +1
0
С и не выше +40
0
С при отно-
сительной влажности воздуха не выше 80
%.
УТИЛИЗАЦИЯ
Утилизация
• Данный станок изготовлен из безопас-
ных для окружающей среды и здоровья
человека материалов и веществ. Тем не
менее, для предотвращения негативного
воздействия на окружающую среду, по
окончании использования станка (истече-
нии срока службы) и его непригодности к
дальнейшей эксплуатации станок подле-
жит сдаче в приемные пункты по перера
-
ботке металлолома.
• Утилизация станка и комплектующих
узлов заключается в его полной разбор
-
ке и последующей сортировке по видам
материалов и веществ, для последующей
переплавки или использования при вто
-
ричной переработке.
• Упаковку станка следует утилизировать
без нанесения экологического ущерба
окружающей среде в соответствии с дей
-
ствующими нормами и правилами на тер-
ритории страны использования данного
оборудования.
Защита окружающей среды
• Настоящая инструкция по эксплуатации
изготовлена из макулатуры по специаль-
ной технологии, что позволяет в некото
-
рой степени сохранять деревья, исполь-
зуемые для изготовления бумаги.
53

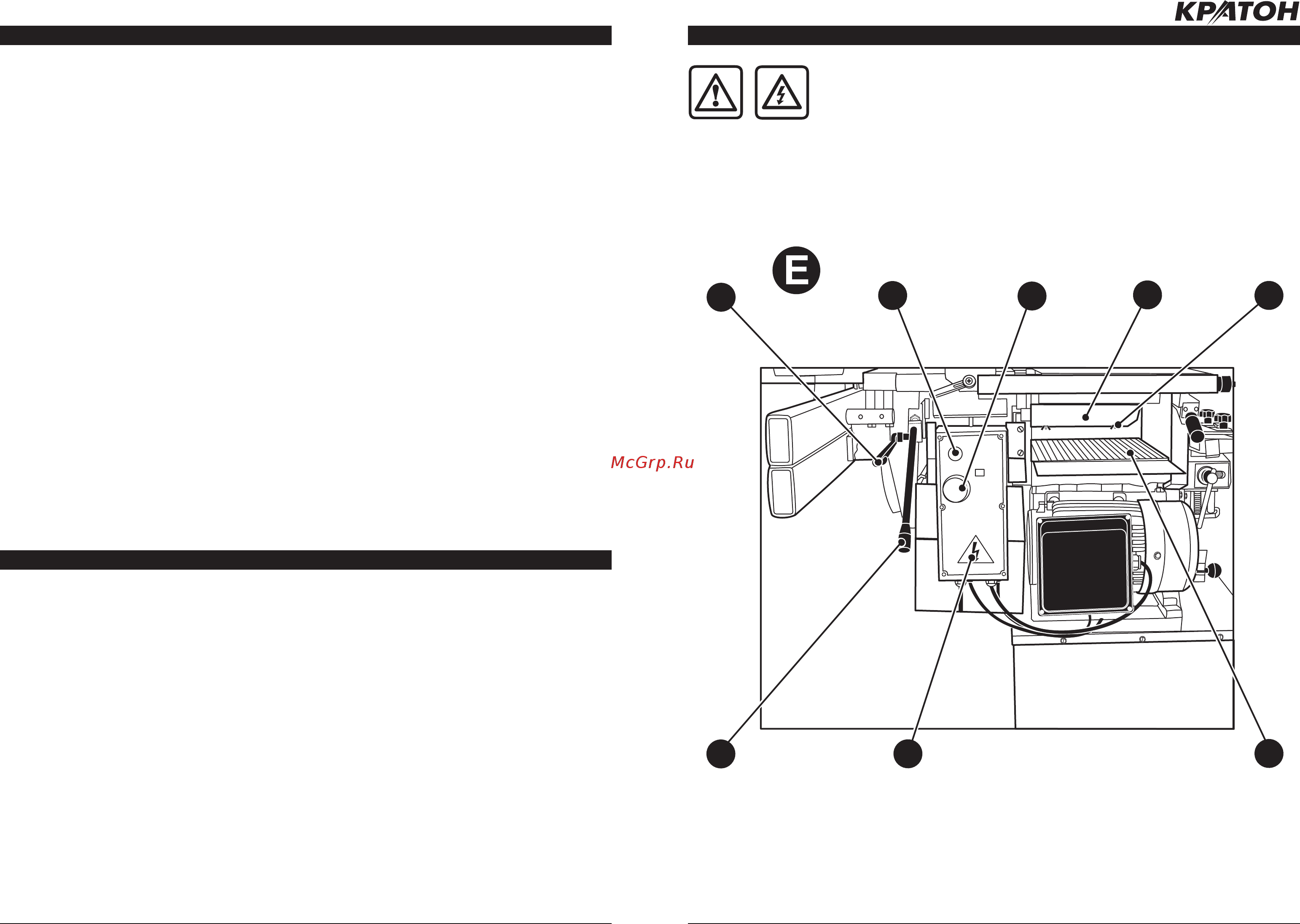

ПОДГОТОВКА К РАБОТЕ И ПРОБНЫЙ ПУСК (РИС. E)
ВНИМАНИЕ! Перед пробным пуском необходимо убедиться
в том, что: на станке установлены все защитные кожухи и
ограждения; на пильном и строгальных столах нет обрез-
ков досок и посторонних предметов; свободному вращению
ножевого вала, пильного диска и фрезерного патрона ничто не препятству
-
ет. Сравните технические данные станка с данными электрической сети в
том помещении, где станок будет эксплуатироваться. Напряжение и часто
-
та тока в электрической сети должны соответствовать техническим дан-
ным станка
. Не включайте и не выключайте станок под нагрузкой.
