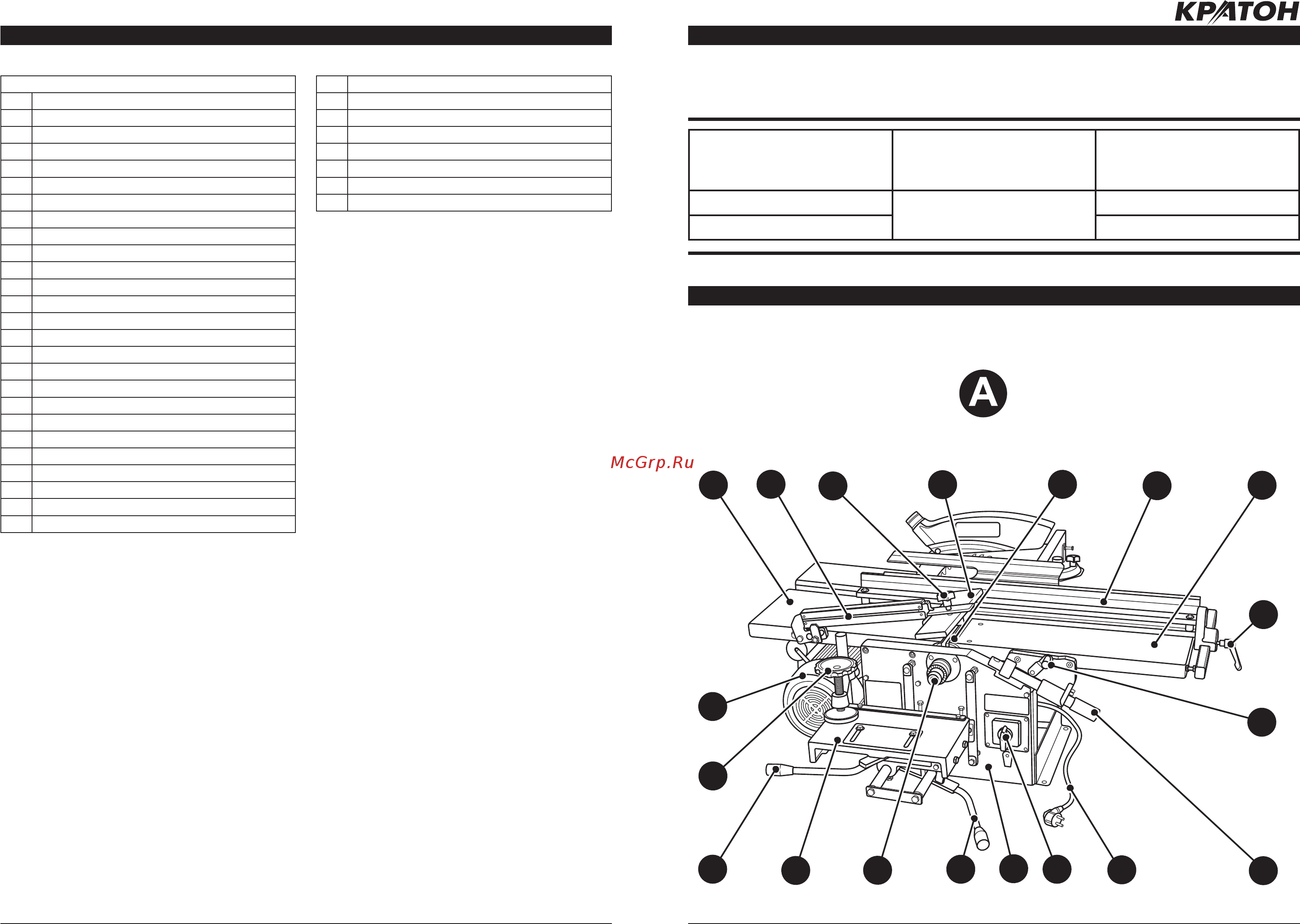

Кратон wm-multi-03 4 01 03 003 [11/24] Подключение станка к источнику электропитания
Превью страниц
Страница 11 /
24
![Кратон wm-multi-03 4 01 03 003 [11/24] Подключение станка к источнику электропитания](/views2/1244682/page11/bgb.png)
13
Длина удлинительного
кабеля, м
Электрическое напряже
-
ние, В
Поперечное сечение
жилы проводов удлини-
тельного кабеля, мм
2
до 15
220 В±10 %
1,5
до 30 2,5
Таблица «Длина удлинительного электрического кабеля и размеры поперечного сече
-
ния проводов»
ПОДКЛЮЧЕНИЕ СТАНКА К ИСТОЧНИКУ ЭЛЕКТРОПИТАНИЯ
УСТРОЙСТВО И ЭКСПЛУАТАЦИЯ СТАНКА (РИС. А /В/С)
1
2
3
4
5
6
7 8
9
10
11
12
13
141517
16
18
19
СХЕМА СБОРКИ
Схема сборки № 3
1 Корпус
2 Брусок
3 Держатель
4 Пластина
5 Стол
6 Брусок
7 Пластина
8 Ручка
9 Валик
10 Пластина
11 Кронштейн
12 Рычаг
13 Втулка
14 Ось
15 Втулка
16 Связь
17 Пластина фасонная
18 Винт
19 Пластина
20 Крышка подшипника
21 Корпус
22 Пластина
23 Нож
24 Стол
25 Вал ножевой
26 Втулка
27 Шайба
28 Корпус
29 Крышка
30 Шкив
31 Шайба
32 Гайка
33 Ограничитель
B1 Подшипник
40
