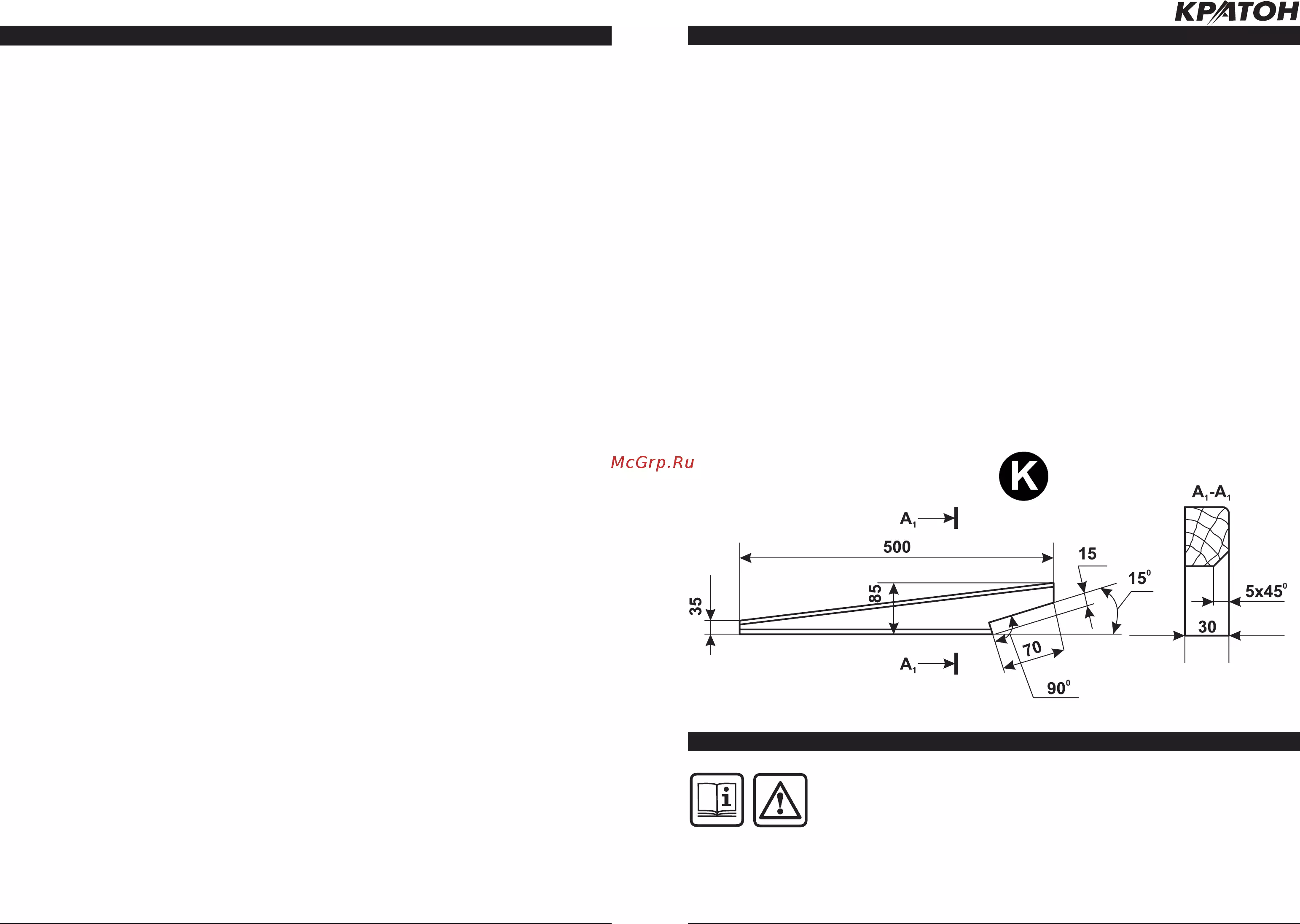

ПИЛЕНИЕ И УСТАНОВКА ПИЛЬНОГО ДИСКА (РИС. H/I/J/K)
Общие сведения
• Пиление (распиливание) — это дерево-
режущая технологическая операция со
снятием стружки. При пилении распили-
вают заготовки в форме отрезков досок,
брусьев или брусков, имеющих хотя бы
одну плоскую базу. Пиление осуществля
-
ют вдоль волокон древесины (продольное
пиление) или поперек волокон древесины
(поперечное пиление).
• Для пиления необходимо использовать
подготовленный и просушенный пило-
материал, геометрические размеры и
состояние поставки которого позволяют
выполнять обработку на
пильном столе
данного станка
.
Подготовка станка и установка пиль-
ного диска
• Установите и закрепите на демонтиро-
ванном пильном столе 25 (см. рис. J) нож
расклинивающий 32 и защитный кожух
28.
• На посадочную шейку фланца 48 (см.
рис. H) установите пильный диск 29.
• Пильный диск 29 с фланцем 48 уста-
новите на резьбовой конец 51 ножевого
вала 8 (см. рис.
I) и закрутите от руки гай-
ку 49.
• Вставьте металлическую пластину дли-
ной L = 150 мм и размерами поперечного
сечения 8 × 20 мм, в паз ножевого вала
8 и, удерживая ее одной рукой, другой
27
25
28
57
32

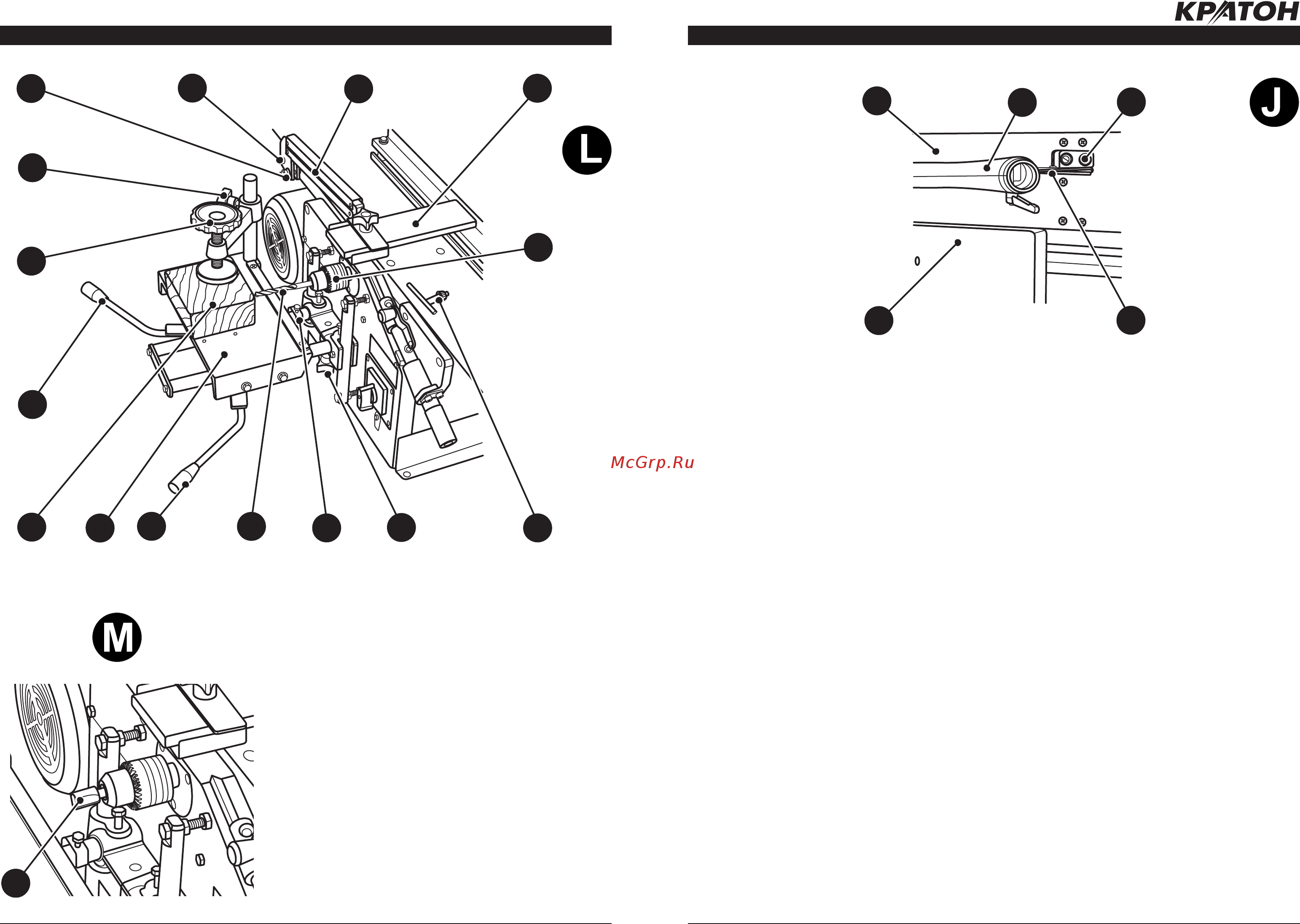

25. Стол пильный
27. Стол для поперечного пиления
28. Кожух защитный
32. Нож расклинивающий
57. Винт (2 шт.)
64
28
www.kraton.ru
ОПЕРАЦИИ ВЫПОЛНЯЕМЫЕ НА ФРЕЗЕРНОМ СУППОРТЕ (РИС. L/М)
57
1
2
58
59
5
7
60
61
63
17
18
1. Рычаг
продольной подачи
2. Струбцина
5. Кулиса
7. Защитное
ограждение
17. Рычаг
поперечной подачи
18. Сверлильный
патрон
19. Фрезерный
суппорт
22. Винт
вертикальной
подачи
57. Заготовка
58. Фиксатор
59. Гайка
60. Винт
61. Ключ
62. Ограничитель
63. Сверло
64. Фреза
22
6219
Содержание
33- Содержание
- Схема сборки 5
- Схема сборки
- Схема сборки 4
- Схема сборки
- Подключение станка к источнику электропитания
- Таблица длина удлинительного электрического кабеля и размеры поперечного сече ния проводов
- Схема сборки
- Кабеля м электрическое напряже ние в поперечное сечение жилы проводов удлини тельного кабеля м
- Устройство и эксплуатация станка рис а в с
- До 30 2 5
- До 15
- Длина удлинительного
- Www kraton ru
- 5 6 7 8 9 10
- 14 15 17 16 18 19
- Схема сборки 3
- Схема сборки
- Схема сборки 2
- Схема сборки
- Распаковка и подготовка рабочего места разберите ящик в который упакован ста нок и комплектующие детали проверьте комплектность станка и отсутствие види мых механических повреждений для перемещения и монтажа станка ис пользуйте грузоподъемные механизмы и грузозахватные приспособления грузо подъемностью до 120 кг строповку произ водить за два рым болта устанавливае мых в специальные резьбовые отверстия в верхней части станка см схему сборки
- Коробка электровыключателей 39 переключатель направления вращения ножевого вала
- Схема сборки
- Подготовка к работе и пробный пуск рис d
- Внимание перед пробным пуском необходимо убедиться в том что на станке установлены все защитные кожухи и ограждения на пильном и строгальных столах нет об резков досок и посторонних предметов свободному вра щению ножевого вала пильного диска и сверлильного патрона ничто не пре пятствует сравните технические данные cтанка с данными электрической сети в том помещении где станок будет эксплуатироваться напряжение и частота тока в электрической сети должны соответствовать техниче ским данным станка не включайте и не выключайте cтанок под нагрузкой переключайте направление вращения реверс ножевого вала только при вы ключенном электродвигателе и при полной остановке станка
- Www kraton ru
- 1 после монтажа станка рым болты следует вывернуть и сохранить для даль нейшего использования внимание при транспортировании и перемещении запрещено передвигать и кантовать станок подручными средства ми лом и т д внимание на некоторые узлы стан ка нанесено защитное антикоррозийное покрытие перед началом сборки станка следует удалить антикоррозийное покры тие защитное антикоррозийное покры тие легко удаляется с помощью мягкой
- Схема сборки 1
- Схема сборки
- 8 40 41 42
- 34 50 35
- 5 7 60
- Толкатель
