![Кратон wm-multi-03 4 01 03 003 [15/24] Распаковка и подготовка рабочего места разберите ящик в который упакован ста нок и комплектующие детали проверьте комплектность станка и отсутствие види мых меха...](/views2/1244682/page15/bgf.png)
1 2
0
1 2
0
1 2
0
ПОЛОЖЕНИЕ ВЫКЛЮЧАТЕЛЯ
ПИЛЕНИЕ
ФУГО
ВАНИЕ
СВЕРЛЕНИ
Е
ФРЕЗЕРОВАНИЕ
ВЫКЛЮЧЕН
О
1 2
0
20A 4kW
17

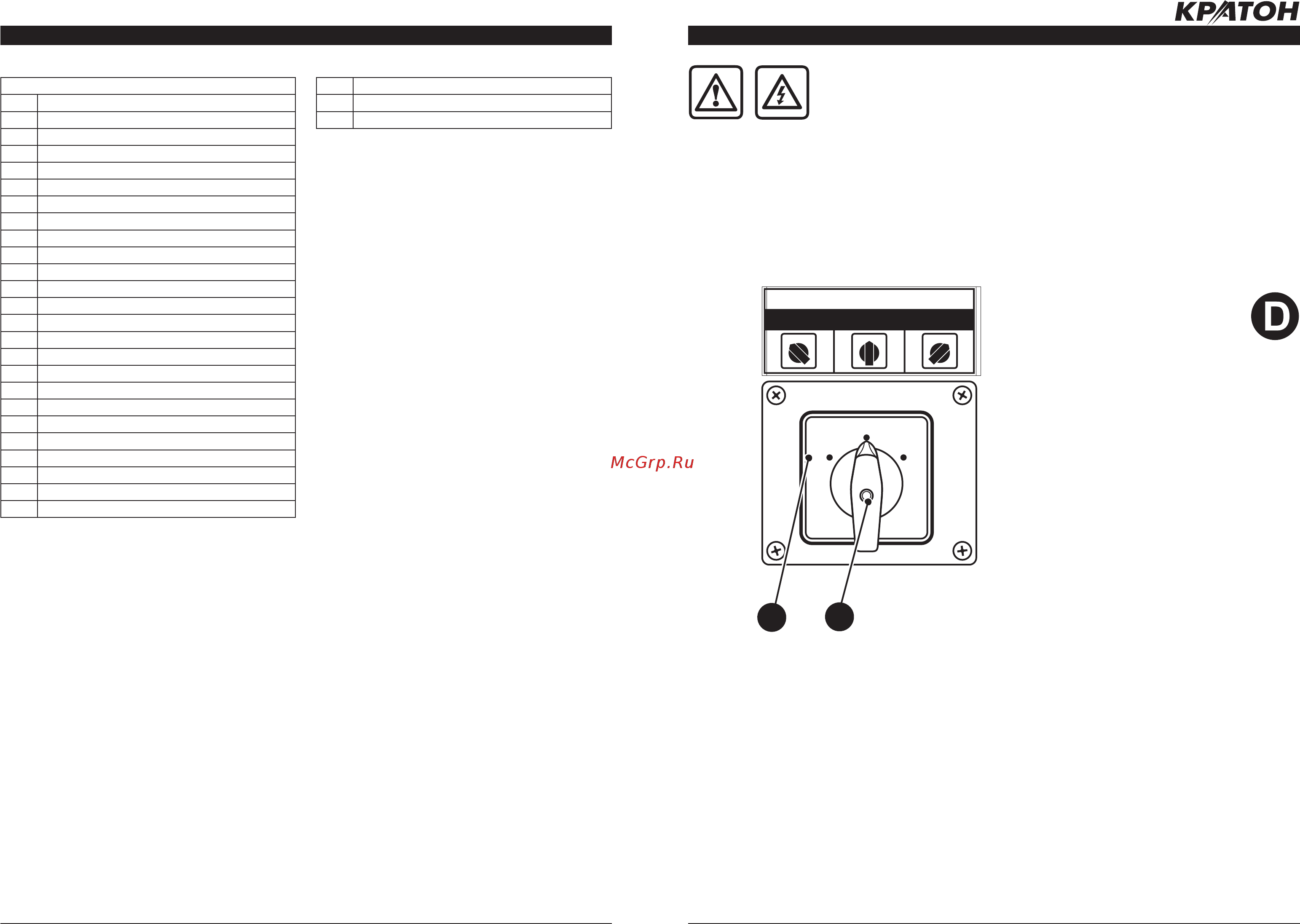

ПОДГОТОВКА К РАБОТЕ И ПРОБНЫЙ ПУСК (РИС. D)
ВНИМАНИЕ! Перед пробным пуском необходимо убедиться
в том, что: на станке установлены все защитные кожухи
и ограждения; на пильном и строгальных столах нет об-
резков досок и посторонних предметов; свободному вра
-
щению ножевого вала, пильного диска и сверлильного патрона ничто не пре-
пятствует. Сравните технические данные cтанка с данными электрической
сети в том помещении, где станок будет эксплуатироваться. Напряжение
и частота тока в электрической сети должны соответствовать техниче
-
ским данным станка
. Не включайте и не выключайте cтанок под нагрузкой.
Переключайте направление вращения (реверс) ножевого вала только при вы-
ключенном электродвигателе и при полной остановке станка.
15
39
15. Коробка электровыключателей
39. Переключатель направления
вращения ножевого вала
Распаковка и подготовка рабочего
места
• Разберите ящик, в который упакован ста-
нок и комплектующие детали. Проверьте
комплектность станка и отсутствие види
-
мых механических повреждений.
• Для перемещения и монтажа станка ис-
пользуйте грузоподъемные механизмы и
грузозахватные приспособления, грузо
-
подъемностью до 120 кг. Строповку произ-
водить за два рым-болта, устанавливае
-
мых в специальные резьбовые отверстия
в верхней части станка (см. схему сборки
№ 1). После монтажа станка, рым-болты
следует вывернуть и сохранить для даль
-
нейшего использования.
• ВНИМАНИЕ! При транспортировании и
перемещении запрещено передвигать и
кантовать станок подручными средства-
ми (лом и т.д.).
• ВНИМАНИЕ! На некоторые узлы стан-
ка нанесено защитное антикоррозийное
покрытие. Перед началом сборки станка
следует удалить антикоррозийное покры-
тие. Защитное антикоррозийное покры-
тие легко удаляется с помощью мягкой
СХЕМА СБОРКИ
Схема сборки № 1
1 Пластина
2 Ось
3 Пластина
4 Крышка
5 Уголок
6 Скоба
7 Ось
8 Направляющая линейка
9 Коробка
10 Прокладка
11 Накладка
12 Пластина
13 Держатель
14 Накладка
15 Пластина
16 Пластина
17 Кронштейн
18 Рым-болт
19 Шкив
20 Крышка
21 Ось
B1 Ремень клиновой
B2 Электродвигатель
B3 Переключатель
LT01 Сверлильно-фрезерный стол
LT02 Строгальный стол
LT03 Пильный стол
LT04 Стол
36
