ПОДГОТОВКА К РАБОТЕ И ПРОБНЫЙ ПУСК (РИС. D)

салфетки смоченной в уайт-спирите. Для

очистки окрашенных, пластмассовых и

резиновых деталей используйте салфет

ку с мыльной водой.

• Подготовьте рабочее место для станка

и стеллаж для хранения пиломатериалов

и заготовок. Помещение, в котором про

изводится работа, должно быть оборудо-

вано системой приточно-вытяжной вен-

тиляции и иметь общее освещение. Зону

установки станка рекомендуется снаб

дить местным дополнительным освеще

нием и промышленным пылесосом для

сбора древесной стружки и пыли;

— предусмотрите под установку станка

специальное место с ровной, твердой и

устойчивой поверхностью (рабочий стол

или верстак)

;

— произведите (в соответствии со схе-

мами сборки и рисунками настоящей ин

струкции) сборку станка;

— выполните монтаж станка на предусмо-

тренное место, обеспечив свободный до-

ступ к нему со всех сторон. Рабочая зона

вокруг станка должна быть необходимой

и достаточной для обеспечения безопас

ной работы, эффективного технического

обслуживания и наладки.

• ВНИМАНИЕ!

Обязательно закрепите

станок на устанавливаемой поверхности,

используя для этого стандартные крепеж

ные изделия и отверстия в основании 16

(см. рис. А). Проверьте по уровню поло

жение строгального и пильного столов в

горизонтальной плоскости и при необхо

димости выполните регулировку положе-

ния станка.

• Подключите станок к электрической пи-

тающей линии с заземляющим проводом.

Для защиты электрооборудования стан

ка и электропроводки от перегрузок, на

электрическом щите подключения дан

ной линии необходимо применять плав-

кие предохранители или автоматические

выключатели на 20 А. Напряжение и ча

стота тока в электрической питающей ли-

нии должно соответствовать техническим

данным станка.

Проверка работы станка и пробный

пуск

• ВНИМАНИЕ! Перед проверкой работы и

пробным пуском станка проверьте надеж

ность закрепления режущего инструмен-

та, отсутствие посторонних предметов на

пильном и строгальных столах. Ножевой

вал должен свободно, без заклинивания

и заеданий вращаться в подшипниковых

узлах.

• Приведите автоматический выключа-

тель на электрическом распределитель

ном щите во включенное состояние.

• Вставьте вилку шнура электропитания

14 (см. рис. А) в розетку электрической

питающей сети.

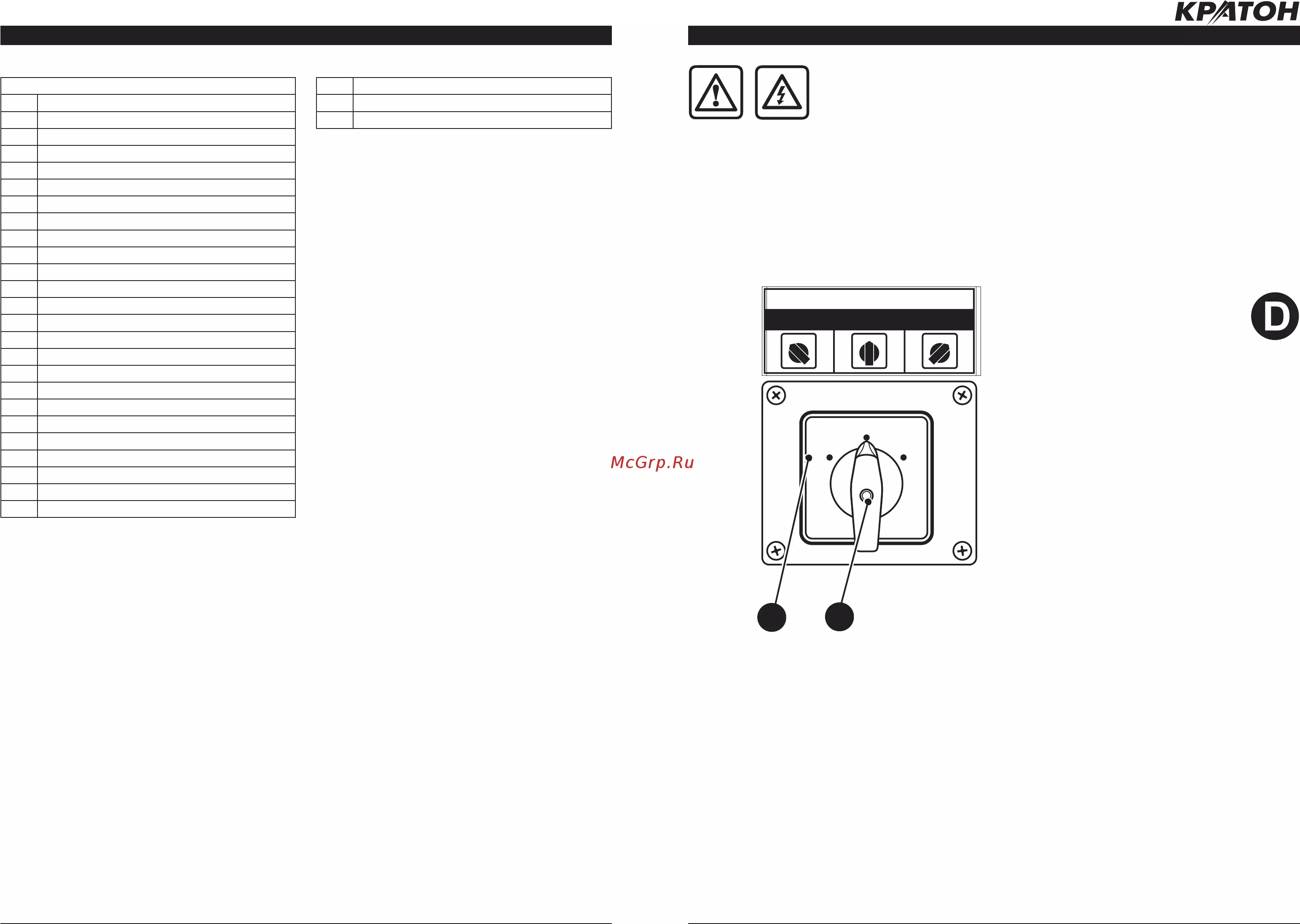

• Установите переключатель 39 (см. рис.

D) в одно из положений:

— положение «1» переключателя 39 соот-

ветствует вращению ножевого вала 8 по

часовой стрелке (если смотреть со сторо-

ны фрезерного суппорта 19) и использу

ется при выполнении операций пиления

или фугования деревянной заготовки;

— положение «2» переключателя 39 со-

ответствует вращению ножевого вала 8

против часовой стрелки (если смотреть

со стороны фрезерного суппорта 19) и

используется при выполнении операций

сверления или фрезерования деревян-

ной заготовки. При этом электродвига-

тель 3 включится и ножевой вал 8 начнет

вращаться.

• Для выключения станка установите пере-

ключатель 39 в положение «0». Электро-

двигатель 3 выключится и ножевой вал 8

через несколько секунд остановит

ся.

• ВНИМАНИЕ! В экстренной или аварий-

ной ситуации

установите переключатель

29 в среднее положение «0» или отсоеди-

ните вилку шнура электропитания 14 от

розетки электрической питающей сети.

• ВНИМАНИЕ! Перед изменением на

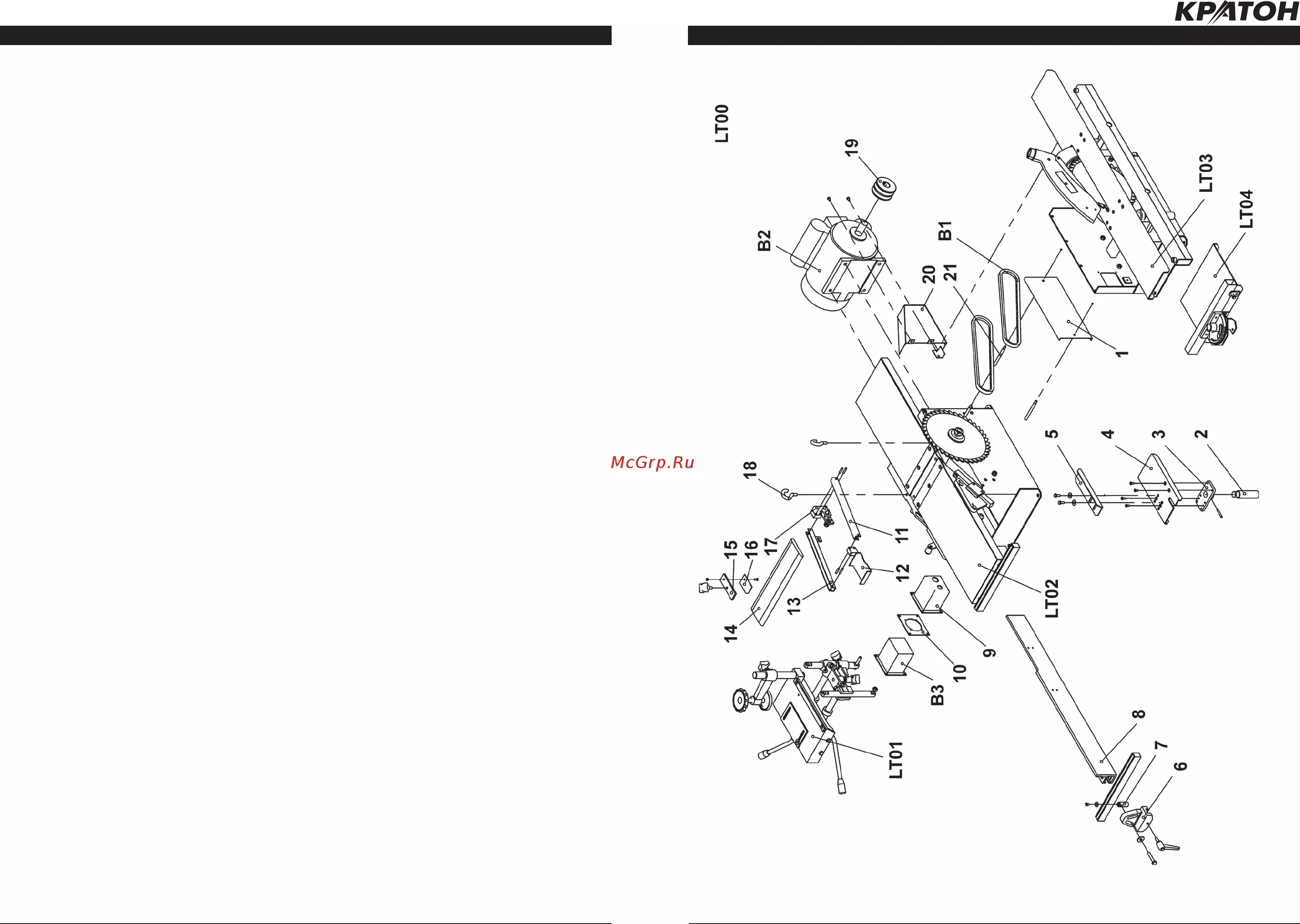

СХЕМА СБОРКИ

Схема сборки № 1
