Кратон wm-multi-03 4 01 03 003 [22/24] 34 50 35
24
www.kraton.ru
36
29
8
56
48
54
49
55
33
34
50
35
52
51
8. Ножевой вал
29. Диск пильный
33. Крышка
34. Фиксатор
35. Крышка
36. Винт
48. Фланец
49. Гайка (2 шт.)
50. Гайка с шайбой (2 шт.)
51. Резьбовой конец ножевого вала
52. Шкив ведомый
53. Шпилька
54. Гайка (4 шт.)
55. Шкив ведущий
56. Ремень клиновой (2 шт.)

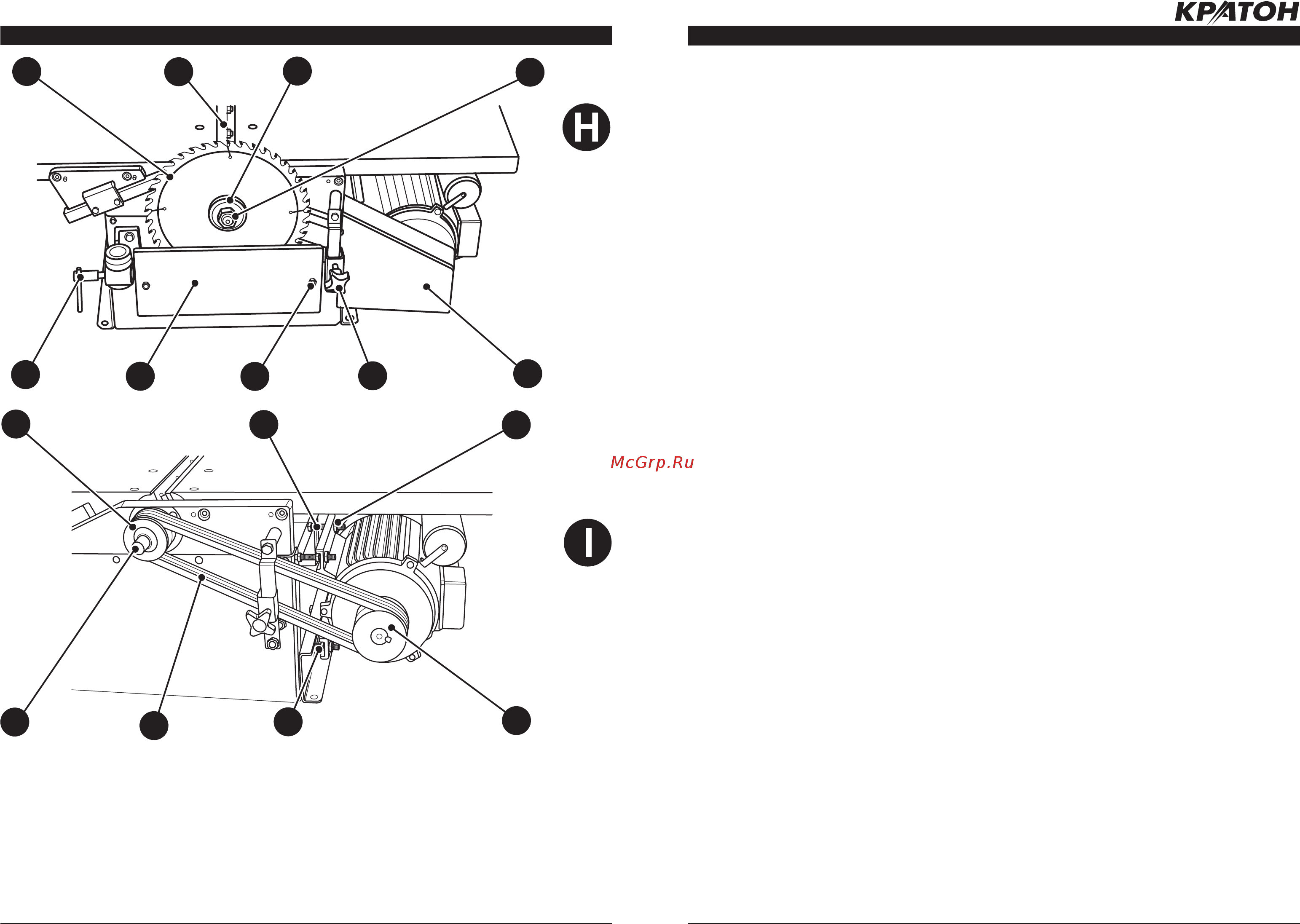

ПИЛЕНИЕ И УСТАНОВКА ПИЛЬНОГО ДИСКА (РИС. H/I/J/K)
53
54
29

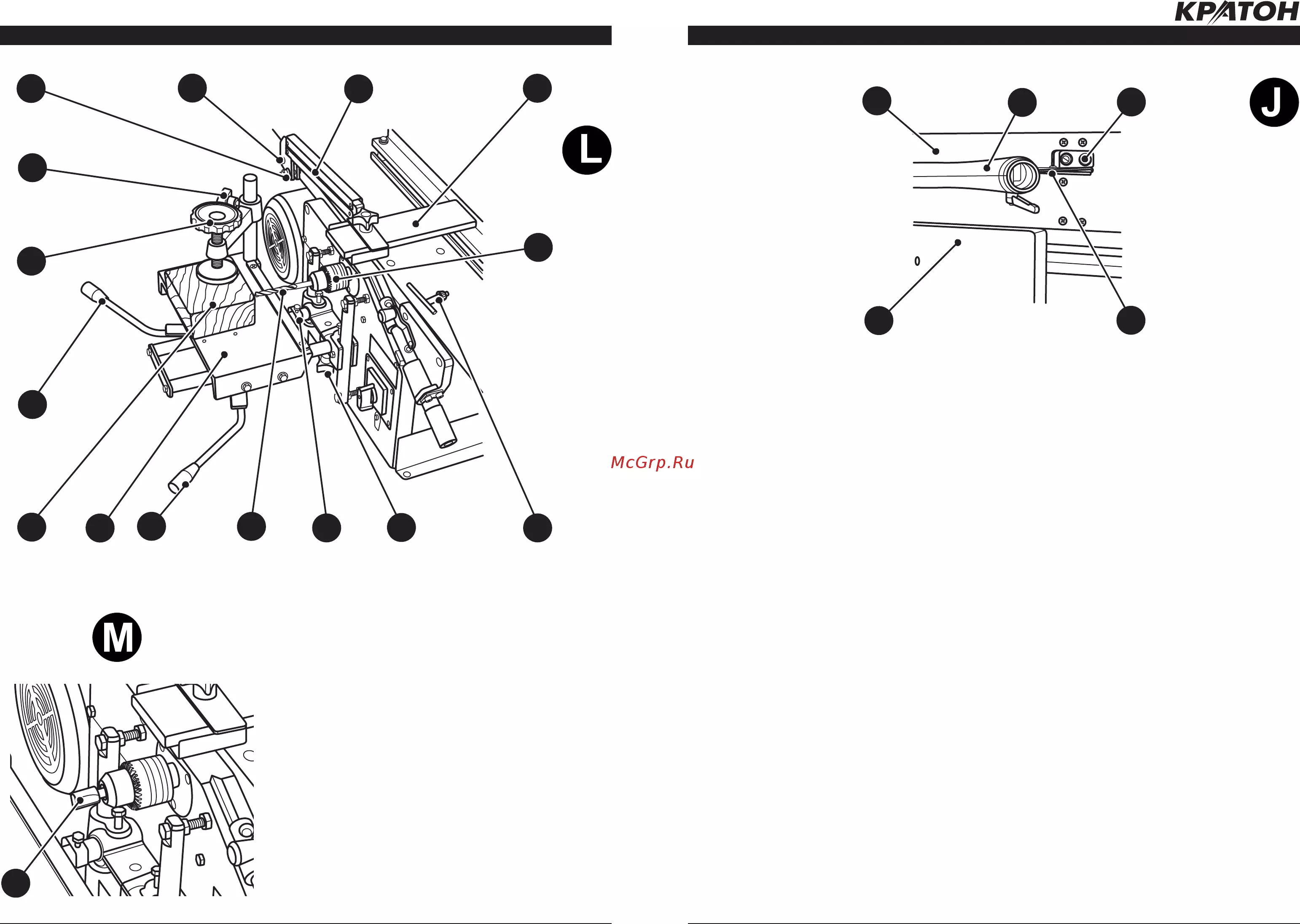

ОПЕРАЦИИ ВЫПОЛНЯЕМЫЕ НА ФРЕЗЕРНОМ СУППОРТЕ (РИС. L/М)
Общие сведения о сверлении
• Сверление — это дереворежущая техно-
логическая операция со снятием стружки,
выполняемая инструментом
, имеющим
несколько режущих кромок (сверлом).
При сверлении получают сквозные и
не-
сквозные (глухие) отверстия в деталях и
собранных уз
лах.
• По направлению оси отверстия к волок-
нам древесины различают сверление по-
перечное и продольное (в торце детал
и).
Отверстия высокого класса шероховато-
сти (чистые) и точные (с минималь
ными
отклонениями по диаметру) выполняют
сверлами с главными режущими кромка-
ми, расположенными на торце сверла в
плоскости, перпендикулярной оси враще
-
ния и подрезателями. Для продольного
(в торец детали) сверления применяются
сверла без подрезателей (спиральные,
ложечные).
• На фрезерном суппорте 19 данного
станка, используя различный режущий
инструмент и приспособления, можно вы
-
полнять сверлильные и фрезерные опе-
рации.
• ВНИМАНИЕ! На фрезерном суппорте
данного станка запрещено обрабатывать
любые металлические заготовки при вы
-
полнении сверлильных и фрезерных
операций. Это может привести к травме
пользователя, поломке инструмента и вы-
ходу из строя станка.
Подготовка станка и сверление
• Вставьте сверло 63 в патрон сверлиль-
ный 18 (см. рис. L) и зажмите его с помо-
щью специального ключа 61.
• Выполните разметку мест сверления
на заготовке 57 (детали или собранных
узлах
).
• Уложите заготовку 57 (размеченную де-
таль или собранный узел) на стол фре
-
зерного суппорта 19 и зажмите при по-
мощи струбцины 2. При необходимости
отрегулируйте высоту струбцины 2 с по
-
мощью фиксатора 58.
• Используя рычаги 1 и 17 и винт 22, под-
ведите фрезерный суппорт 19 с зажатой
заготовкой 57 к вращающемуся сверлу
63. Ось вращения сверла и разметка на
заготовке 57 должны сов
меститься.
• Установите переключатель 39 в положе-
ние «2» и включите станок (см. рис. С).
• Используя рычаг 17, произведите подачу
заготовки 57 на сверло 63 и просверлите
отверстие на необходимую глубину. Пода-
чу заготовки на сверло выполняйте плав
-
но и без ударов. В момент выхода сверла
уменьшите подачу
, тем самым предотвра-
тите возможную поломку сверла.
• При необходимости при помощи ограни-
чителя 62 отрегулируйте глубину свер
ле-
ния (ход поперечной подачи фрезерного
суппорта 19).
Общие сведения и фрезерование на
данном станке
• Фрезерование — это дереворежущая
операция со снятием стружки, выполня
-
емая на фрезерном суппорте 19 данного
станка с помощью концевой фрезы 64.
• Концевой фрезой можно фрезеровать
плоскости, уступы, пазы, шипы и криво-
линейные контуры (при согласованном
перемещении рычагов продольной и по
-
перечной подачи 1 и 17 и (или) винта 22
вертикальной подачи фрезерного суппор
-
та 19.
• Наладка станка на фрезерование ана-
логична сверлильной операции.
