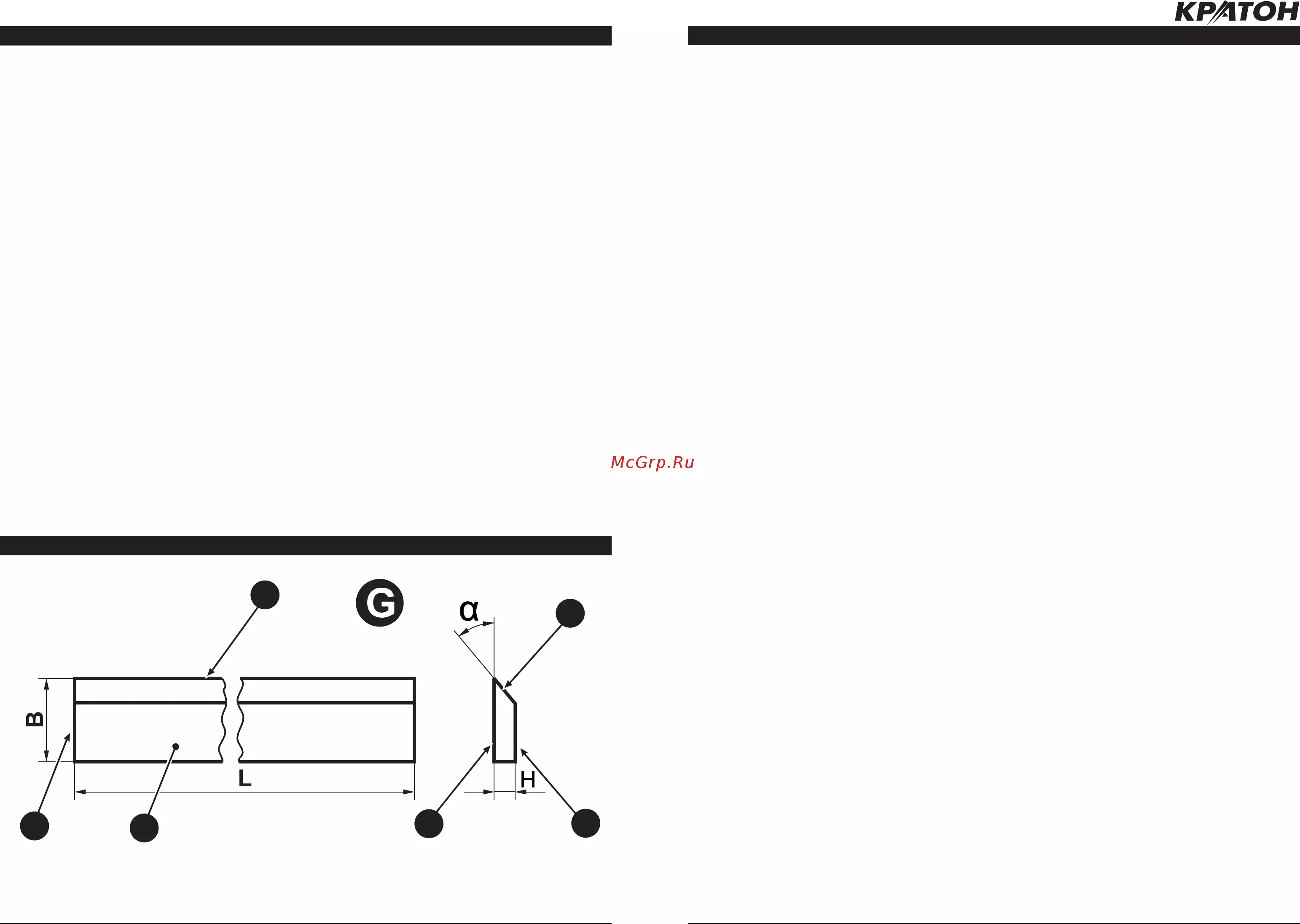

ФУГОВАНИЕ И УСТАНОВКА ( ЗАМЕНА) СТРОГАЛЬНЫХ НОЖЕЙ (РИС. E/F)
Установка (замена) строгальных но-
жей
• ВНИМАНИЕ! Не рекомендуется исполь-
зовать удлинители стандартных гаечных
ключей, так как это может привести к сры
-
ву витков резьбы в прижимной планке 42
и болтов фиксирующих 41. Если Вы обна
-
ружили детали с поврежденными элемен-
тами резьбы в данном узле ножевого вала
8, произведите их немедленную замену
на аналогичные и исправные детали.
• Отключите станок и отсоедините вилку
шнура электропитания 14 (см. рис. А) от
розетки электрической сети. Наденьте на
руки защитные перчатки.
• Демонтируйте линейку направляющую 9
и защитное ограждение 7.
• Ослабьте фиксатор 12 и с помощью ру-
коятки регулирования глубины строгания
13 выставите столы строгальные 4 и 10
на одном уровне между собой. Рекомен
-
дуется для проверки уровня строгальных
столов использовать отшлифованный ме
-
таллический брусок длиной 300 мм и попе-
речным сечением 6 × 10 мм. Для этой цели
подходит также стальная измерительная
линейка от универсального глубиномера
с пределом измерений 0–300 мм.
• Вращая ножевой вал 8 за сверлильный
патрон 18 (см. рис. А), установите нож
строгальный 40 так, чтобы открылся сво
-
бодный доступ к болтам фиксирующим 41
(см. рис. F).
• С помощью гаечного ключа поочередно
путем вращения болта фиксирующего 41,
начиная со среднего, ослабьте распорное
давление от его головки на прижимную
планку 42 и строгальный нож 40.
• Осторожно снимите прижимную планку
42 вместе с закрепленными в ней болта-
ми фиксирующими 41 и строгальный нож
40.
4
8

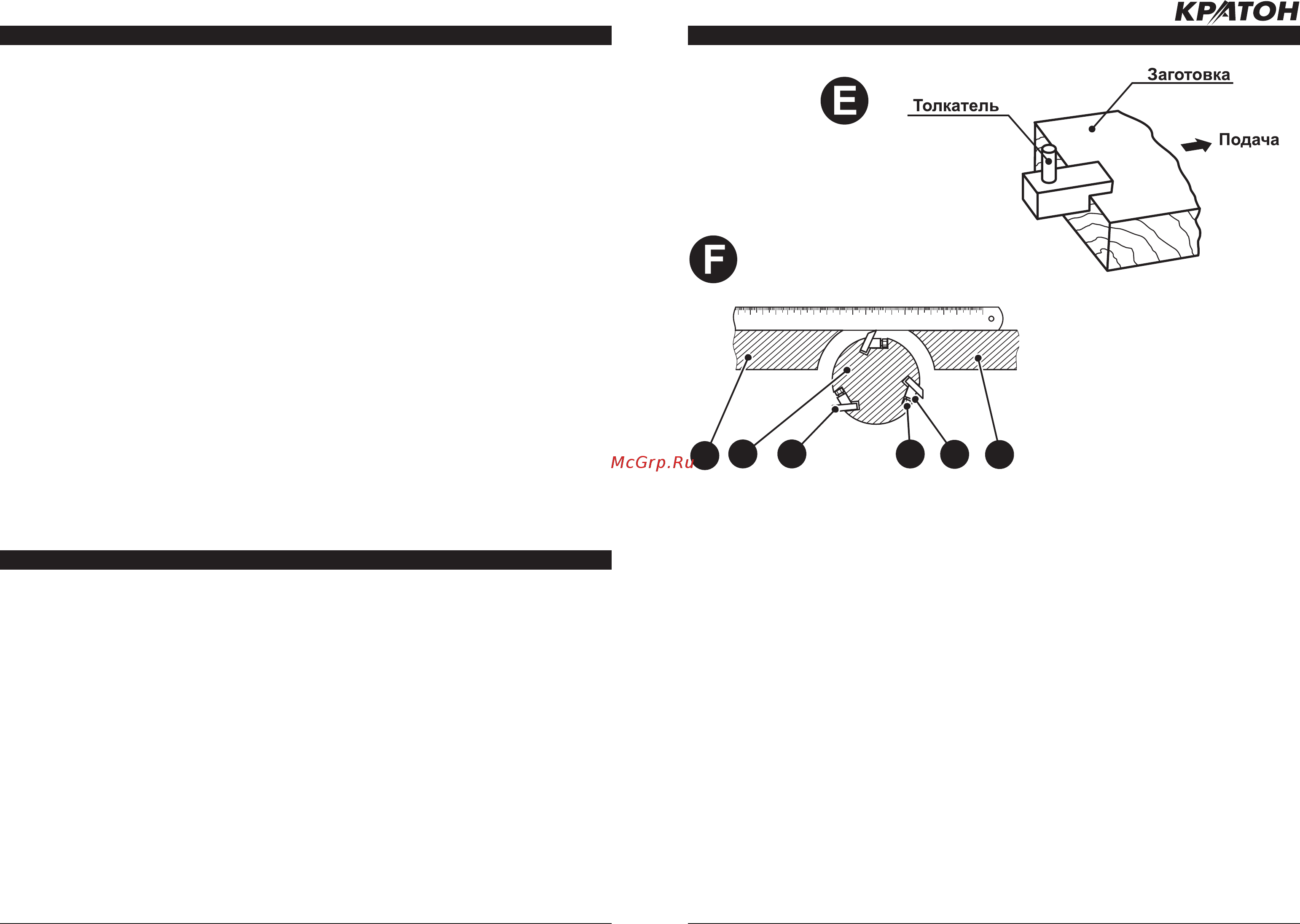

40
41
42
4. Стол строгальный неподвижный
8. Вал ножевой
10. Стол строгальный подвижный
40. Нож строгальный
41. Болт фиксирующий
42. Планка прижимная
10
32
www.kraton.ru
ТРАНСПОРТИРОВАНИЕ И ПРАВИЛА ХРАНЕНИЯ
Транспортирование
• Станок, упакованный в соответствии с
требованиями действующей нормативной
и технической документации на его изго-
товление и поставку, транспортируется
авиационным, железнодорожным, мор-
ским, речным и автомобильным транс-
портом.
• Погрузку и крепление упакованного стан-
ка и его последующее транспортирование
выполняют в соответствии с действующи-
ми техническими условиями и правилами
перевозки грузов на используемом виде
транспорта.
Правила хранения
• При постановке станка на длительное
хранение необходимо:
— отключить его от электропитания и
свернуть шнур электропитания;
— очистить станок от древесной стружки
и пыли;
— снять режущий инструмент для отдель-
ного хранения;
— продуть станок и электродвигатель
сжатым воздухом;
— смазать индустриальным машинным
маслом направляющие фрезерного суп-
порта, винтовые пары и передачи (кроме
клиноременного привода) и металличе-
ские поверхности, не имеющие лакокра
-
сочного покрытия;
— рабочие столы станка (пильный, стро-
гальный) и фрезерный суппорт накрыть
промасленной бумагой.
• Хранение станка следует производить в
отапливаемом, вентилируемом помеще
-
нии при отсутствии воздействия климати-
ческих факторов (атмосферные осадки,
повышенная влажность и запыленность
воздуха) при температуре воздуха не
ниже +1
0
С и не выше +40
0
С при отно-
сительной влажности воздуха не выше 80
%.
УТИЛИЗАЦИЯ
Утилизация
• Данный станок изготовлен из безопас-
ных для окружающей среды и здоровья
человека материалов и веществ. Тем не
менее, для предотвращения негативного
воздействия на окружающую среду, по
окончании использования станка (истече-
нии срока службы) и его непригодности к
дальнейшей эксплуатации станок подле
-
жит сдаче в приемные пункты по перера-
ботке металлолома.
• Утилизация станка и комплектующих
узлов заключается в его полной разбор
-
ке и последующей сортировке по видам
материалов и веществ, для последующей
переплавки или использования при вто
-
ричной переработке.
• Упаковку станка следует утилизировать
без нанесения экологического ущерба
окружающей среде в соответствии с дей
-
ствующими нормами и правилами на тер-
ритории Российской Федерации.
Защита окружающей среды
• Настоящая инструкция по эксплуатации
изготовлена из макулатуры по бесхлор
-
ной технологии, что позволяет в некото
-
рой степени сохранять лесные деревья,
используемые для изготовления бумаги.

Содержание

33

Похожие устройства

Узнайте, как правильно установить и заменить строгальные ножи. Следуйте инструкциям по безопасности и уходу за станком для долговечной работы.
