15
Устройство станка
• Устройство станка представлено на рис.
А, В и С. На основании 16 закреплены и
смонтированы основные исполнитель
-
ные узлы, механизмы движения и подач
станка. От электродвигателя 3 крутящий
момент через клиноременную передачу
станка передается на ножевой вал 8. На
ножевом валу 8, в зависимости от вида
выполняемой операции, устанавливается
режущий инструмент станка (диск пиль
-
ный 29, строгальные ножи) и сверлиль
-
ный патрон 18. Сверлильный патрон 18
предназначен для зажима хвостовиков
сверл или фрез. На боковой поверхности
основания станка 16 смонтирован фре
-
зерный суппорт 19, предназначенный для
выполнения
сверлильных и фрезерных
операций. Управление фрезерным суп-
портом 19 осуществляется рычагами 1 и
17 и винтом 22 в трех координатных осях
(продольная, поперечная и вертикальная
подачи). На фрезерном суппорте 19 за
-
креплена струбцина 2, предназначенная
для зажима заготовки при выполнении
сверлильных и фрезерных работ. Стопо
-
рение и предварительное регулирование
положения фрезерного суппорта 19 при
сверлении (фрезеровании) осуществля
-
ют с помощью фиксаторов 20 и 21. Столы
4 и 10 образуют собой строгальный стол
станка и предназначены для выполнения
операции фугования. Путем вращения
рукоятки 13 механизма перемещения
подвижного строгального стола 10 произ-
водят регулировку глубины резания при
выполнении операции фугования. Стопо
-
рение механизма перемещения подвиж-
ного строгального стола 10 в выбранном
положении производят с помощью фикса
-
тора 12. Процесс резания заготовки при
выполнении операции фугования выпол
-
няется строгальными ножами, закреплен
-
ными на ножевом валу 8. Стол пильный
25 предназначен для выполнения опе
-
рации пиления. Процесс пиления заго-
товки осуществляется непосредственно
вращающимся пильным диском
29. По-
перечное пиление деревянных заготовок
осуществляется на столе 27, который
может перемещаться в горизонтальной
плоскости по планке направляющей 24.

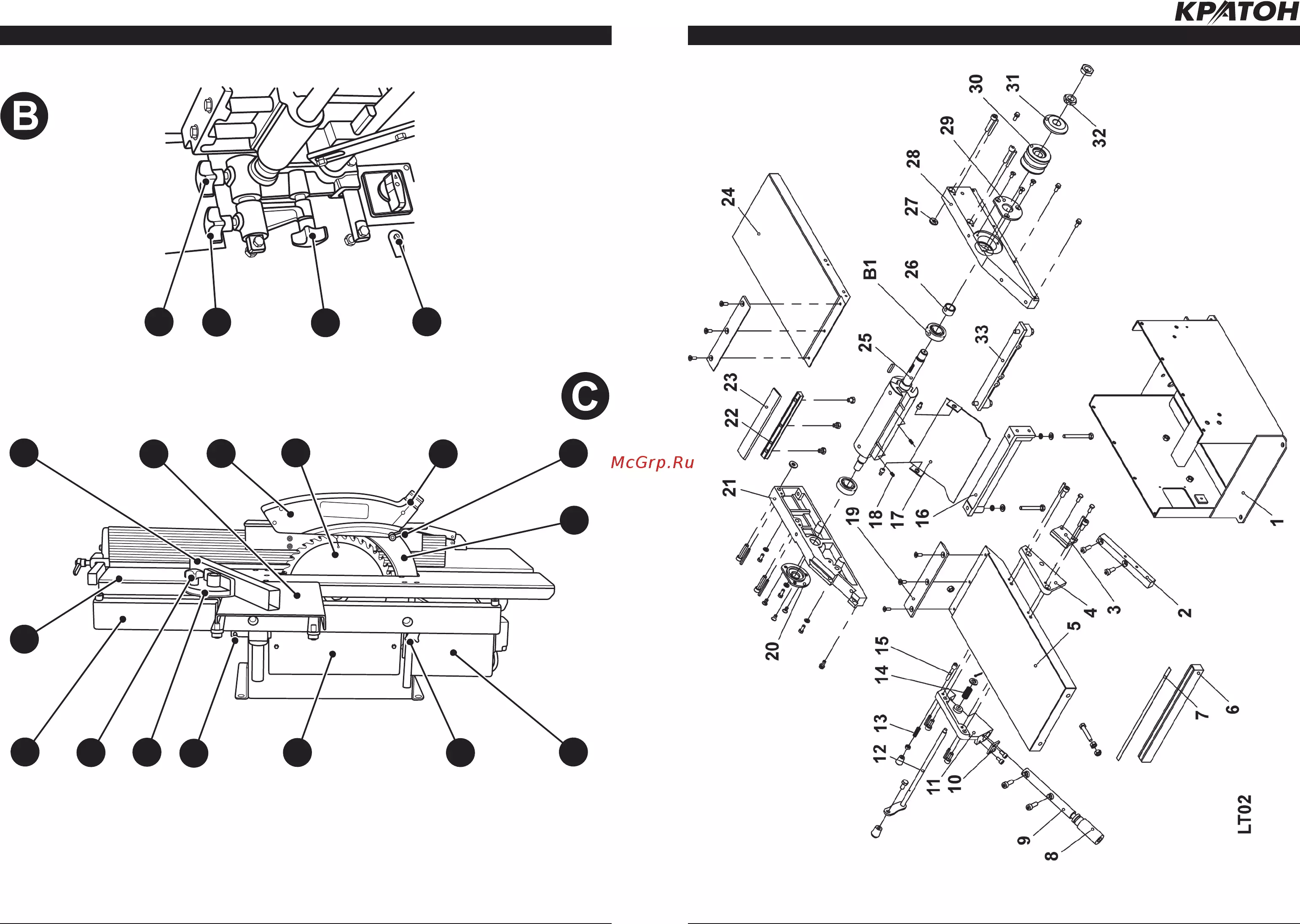

УСТРОЙСТВО И ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ (РИС. А /В/С)
12. Фиксатор
13. Рукоятка регулирования глубины
строгания
14. Шнур электропитания с вилкой
15. Коробка электровыключателей
16. Основание станка
17. Рычаг поперечной подачи фрезерно-
го суппорта
18. Патрон сверлильный
19. Фрезерный суппорт
20. Фиксатор
21. Фиксатор
22. Винт подачи фрезерного суппорта по
вертикали
23. Винт заземления
24. Планка направляющая
25. Стол пильный
26. Упор
27. Стол для поперечного пиления
28. Кожух защитный
29. Диск пильный
30. Патрубок для подключения промыш-
ленного пылесоса
31. Фиксатор
32. Нож расклинивающий
33. Крышка
34. Фиксатор
35. Крышка
36. Винт
37. Угломер
38. Фиксатор
УСТРОЙСТВО И ЭКСПЛУАТАЦИЯ СТАНКА (РИС. А /В/С)
СХЕМА СБОРКИ

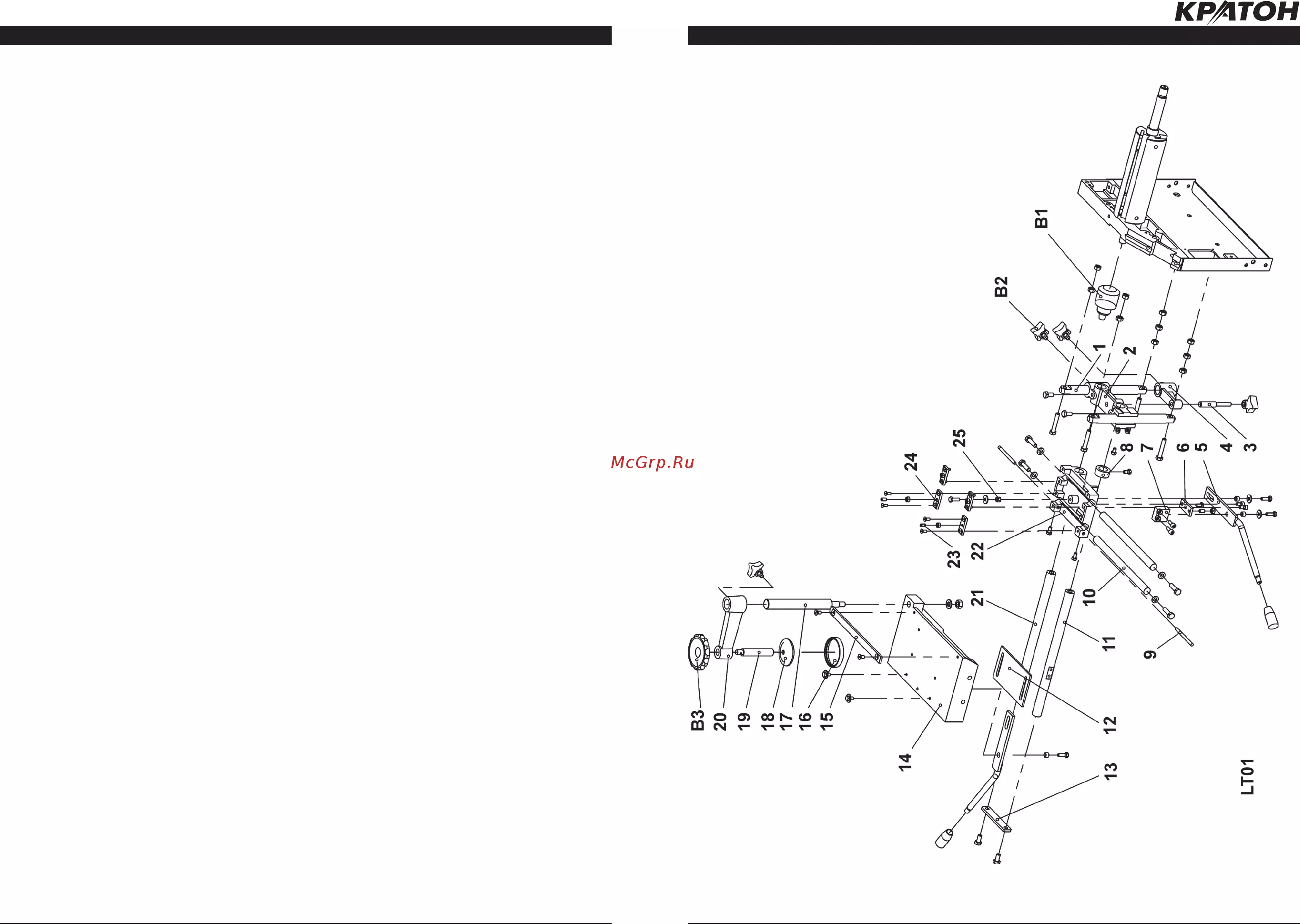

Схема сборки № 2
1 Ось
2 Кронштейн
3 Валик
4 Кронштейн
5 Пластина
6 Накладка
7 Пластина
8 Втулка
9 Ось
10 Вал
11 Вал
12 Пластина
13 Пластина
14 Стол
15 Рычаг
16 Обойма
17 Ось струбцины
18 Подпятник
19 Валик
20 Кронштейн
21 Вал
22 Корпус
23 Винт
24 Сухарик
25 Гайка
B1 Патрон сверлильный
B2 Зажим
B3 Штурвал
38
