6.2.6.2 Система без распределителя,
пункт меню «Распределитель» не
отмечен
В случае со спаренной катушкой, невоз-
можно определить, в каком именно из двух
цилиндров происходит воспламенение. Эта
неопределенность обозначается знаком во-
проса после номера цилиндра.
Пример:
2:
Для включения свечения стробоскопа с за-
данным углом (см. раздел 6.2.3) нажмите и
удерживайте «Выбор»
3
Для возврата в меню
3

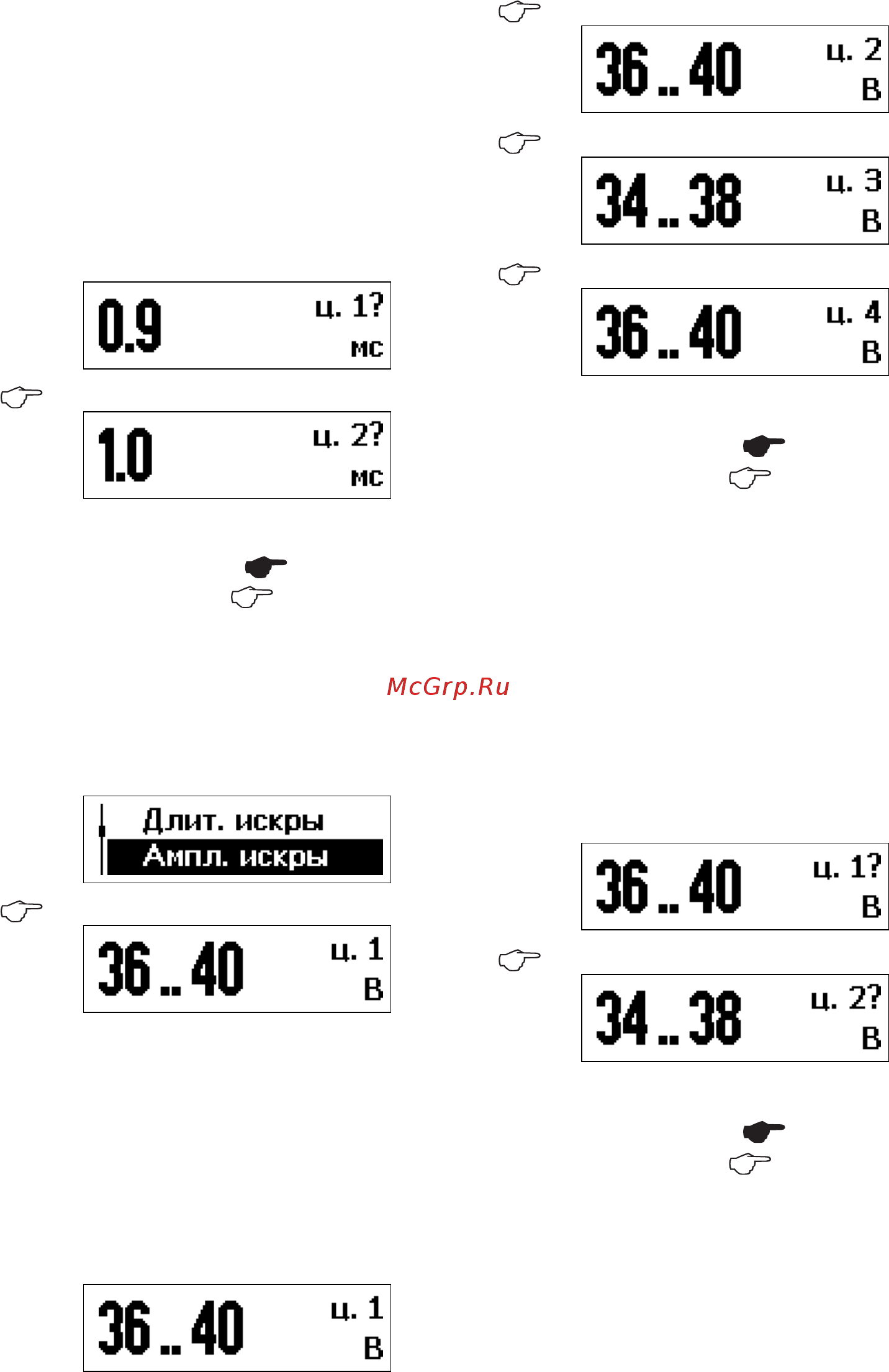

6.2.7 Амплитуда искры
Отображение напряжения горения искры в
цилиндрах (начальная и конечная точки).
Выберите пункт меню:
3:
Кнопки «Вверх», «Вниз» переключают меж-
ду цилиндрами, нумерация начинает ся от
синхронизированного со стробоскопом.
6.2.7.1 Система с распределителем,
пункт меню «Распределитель»
отмечен
Пример:
2:
2:
2:
Для включения свечения стробоскопа с за-
данным углом (см. раздел 6.2.3) нажмите и
удерживайте «Выбор»
3
Для возврата в меню
3
6.2.7.2 Система без распределителя,
пункт меню «Распределитель» не
отмечен
В случае со спаренной катушкой, невоз-
можно определить, в каком именно из двух
цилиндров происходит воспламенение. Эта
неопределенность обозначается знаком во-
проса после номера цилиндра.
Пример:
2:
Для включения свечения стробоскопа с за-
данным углом (см. раздел 6.2.3) нажмите и
удерживайте «Выбор»
3
Для возврата в меню
3
6.2.8 Напряжение на замкнутых
контактах
Отображение минимального / максималь-
ного напряжения замкнутых контактов ме-
11
