Orion ст-04 5067 бензин/дизель [8/20] Измерение и регулировка угла опережения впрыска топлива
![Orion ст-04 5067 бензин/дизель [8/20] Измерение и регулировка угла опережения впрыска топлива](/views2/1245474/page8/bg8.png)
5.3 Измерение и регулировка
угла опережения впрыска
топлива
• Очистите места, расположения меток на
шкиве и корпусе двигателя. Метки долж-
ны быть хорошо видны.
• Заведите двигатель. Проверку прибором
момента впрыска рекомендуется прово-
дить на холостых оборотах при прогретом
двигателе.
• Включение и выключение режима свече-
ния производится нажатием указательным
пальцем на «курок» стробоскопа.
• Направьте поток света от стробоскопа на
метку на шкиве двигателя, метка будет ка-
заться неподвижной. Посмотрите напро-
тив какой метки на корпусе двигателя она
находится (с какой меткой на корпусе дви-
гателя она совмещается).
• Согласно инструкции для конкретного ав-
томобиля проведите установку угла опере-
жения впрыска топлива.
Если форсунка первого цилиндра работает
неудовлетворительно, установите пьезо-
датчик на топливной трубке четвертого
цилиндра (для схемы работы цилиндров
1-3-4-2).
Для оценки угла опережения впрыска
топлива, используйте функцию Угол (за-
держка/предсказание угла опережения
впрыска).
Так же можно посмотреть другие параметры
двигателя: напряжение, обороты и т. д.
Внимание! Нумерация цилиндров индици-
руемых на экране стробоскопа, не совпадает
с реальными, а соответствует рабочему по-
рядку.
6 Управление
стробоскопом
Управление стробоскопом осуществляется с

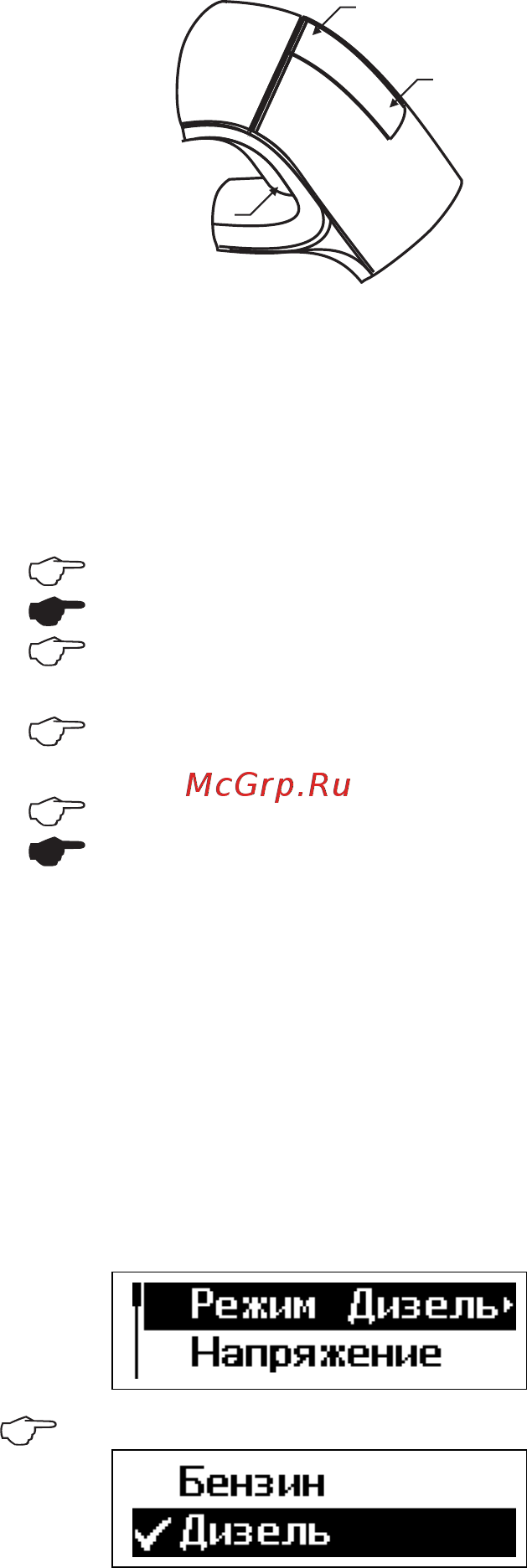

помощью 3-х кнопок: см. рис. 16
1
2
3
Рис. 16: Кнопки на корпусе стробоскопа
6.1 Условные обозначения
•
— Однократное короткое нажатие
•
— Однократное длительное нажатие
•
1 — Вверх, увеличение числа в на-
стройках
• 2 — Вниз, уменьшение числа в на-
стройках
•
3 — Выбор, выход в основное меню
•
3 — Вспышка
6.2 Пункты меню «Бензиновый
двигатель»
6.2.1 Режим
Режим работы стробоскопа (бензино-
вый/дизельный двигатель).
Выберите пункт меню:
3:
8
