Orion ст-04 5067 бензин/дизель [4/20] Подключение к бензиновому автомобилю
![Orion ст-04 5067 бензин/дизель [4/20] Подключение к бензиновому автомобилю](/views2/1245474/page4/bg4.png)
4.1 Подключение к бензиновому
автомобилю

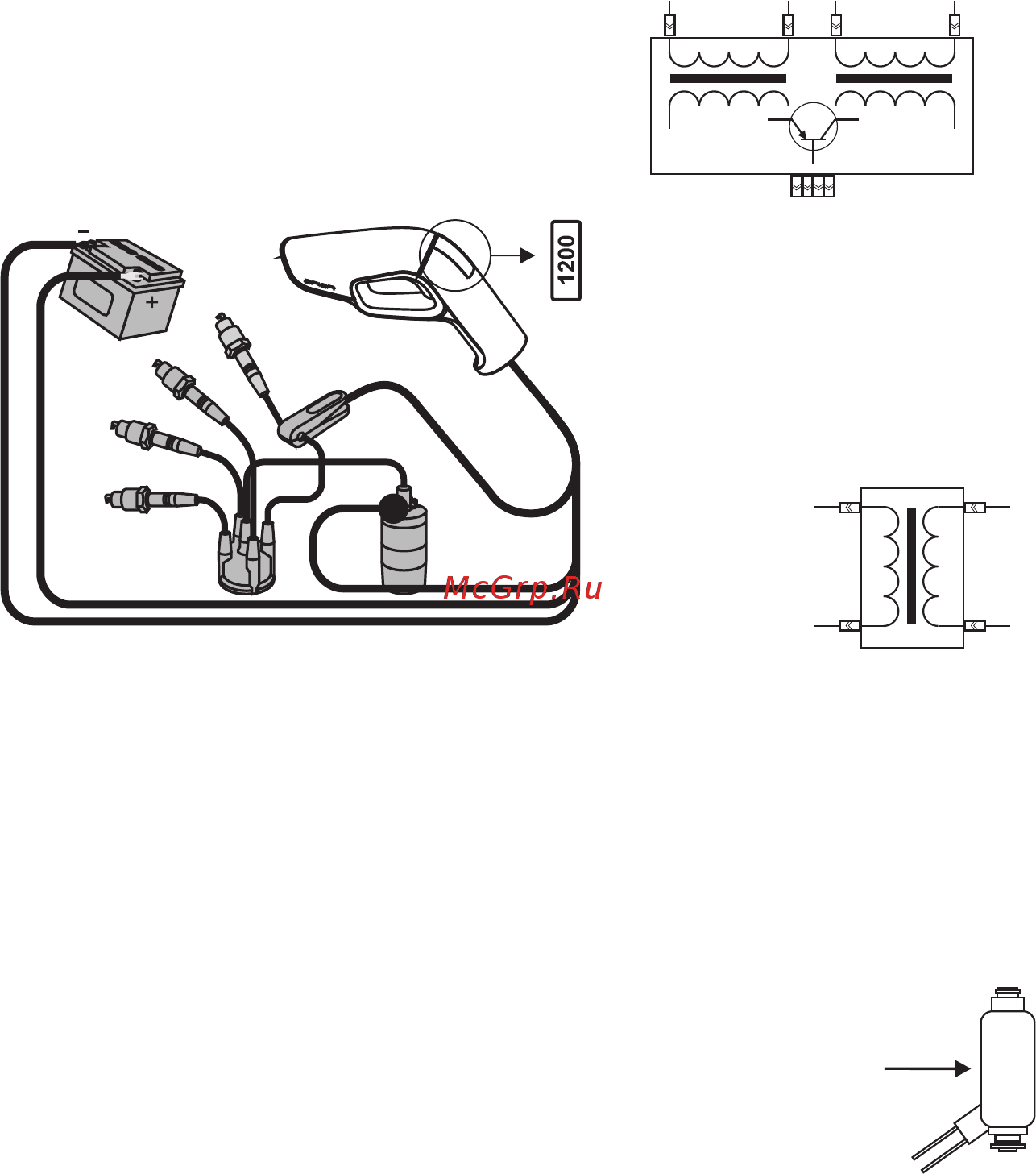

Схема подключения к бензиновому двигате-
лю представлена на рис. 1
êðàñíûé
÷åðíûé çàæèì-êðîêîäèë
æåëòûé
ïðîâîä
ï“ ù
ðè ïêà”å
Рис. 1: Подключение к бензиновому автомобилю
• Подключите прибор к аккумулятору, со-
блюдая полярность: провод с красной мар-
кировкой зажима-крокодила подключите к
клемме «+» аккумулятора. Провод с чер-
ной маркировкой зажима-крокодила под-
ключите к клемме «-» аккумулятора.
• Подключите провод с емкостным датчи-
ком и проводом синхронизации к стробо-
скопу
• Подключите зажим-прищепку с активным
емкостным датчиком к высоковольтному
проводу свечи первого цилиндра двигате-
ля.
• Подключите желтый провод с малым
зажимом-крокодилом:
– Карбюраторный двигатель:
к выводу катушки зажигания, соединен-
ному:
∗ с прерывателем (для контактной си-
стемы зажигания), рис. 1
∗ с коммутатором (для бесконтактной
системы зажигания), рис. 1
– Инжекторный двигатель:
∗ к управляющему проводу модуля за-
жигания, рис. 1
ôîðñóíêà
ê ÝÁÓ
Âûñîêîâîëüòíûå
ïðîâîäà
Êàòóøêà
çàæèãàíèÿ
ê ÝÁÓ
+
Âûñîêîâîëüòíûå
ïðîâîäà
ïèòàíèå è óïðàâëÿþùèå ïðîâîäà ñ ÝÁÓ
Ìîäóëü çàæèãàíèÿ
Рис. 2: Модуль зажигания
∗ к коммутируемому проводу катушки
зажигания, рис. 3
ôîðñóíêà
ê ÝÁÓ
Âûñîêîâîëüòíûå
ïðîâîäà
Êàòóøêà
çàæèãàíèÿ
ê ÝÁÓ
+
Рис. 3: Катушка зажигания
∗ к коммутируемому проводу форсунки,
рис. 4
ôîðñóíêà
Рис. 4: Форсунка
4.2 Настройка стробоскопа
• Выберите Режим бензин (см. раздел 6.2.1)
• Установите Tип двигателя двухтакт-
ный/четырехтактный (см. раздел 6.2.12)
• Установите или снимите галку Распреде-
литель (см. раздел 6.2.13)
• Выберите и установите Коэффициент
оборотов соответствующий вашему дви-
гателю (см. раздел 6.2.14)
4
