Orion ст-04 5067 бензин/дизель [7/20] Индицируемые данные
![Orion ст-04 5067 бензин/дизель [7/20] Индицируемые данные](/views2/1245474/page7/bg7.png)
двигателя она находится (с какой меткой
на корпусе двигателя она совмещается).
• Согласно инструкции для конкретного ав-
томобиля или типа двигателя проведите
установку угла опережения зажигания.
• Если на корпусе автомобиля отсутствуют
дополнительные риски для оценки угла
опережения зажигания, используйте функ-
цию Угол (задержка/предсказание УОЗ),
для измерения или регулировки.
Так же можно посмотреть другие параметры
системы зажигания двигателя: напряжение,
обороты и т. д.
Внимание! Нумерация цилиндров индици-
руемых на экране ст робоскопа, не совпадает
с реальными, а соответствует рабочему по-
рядку.
4.5 Индицируемые данные

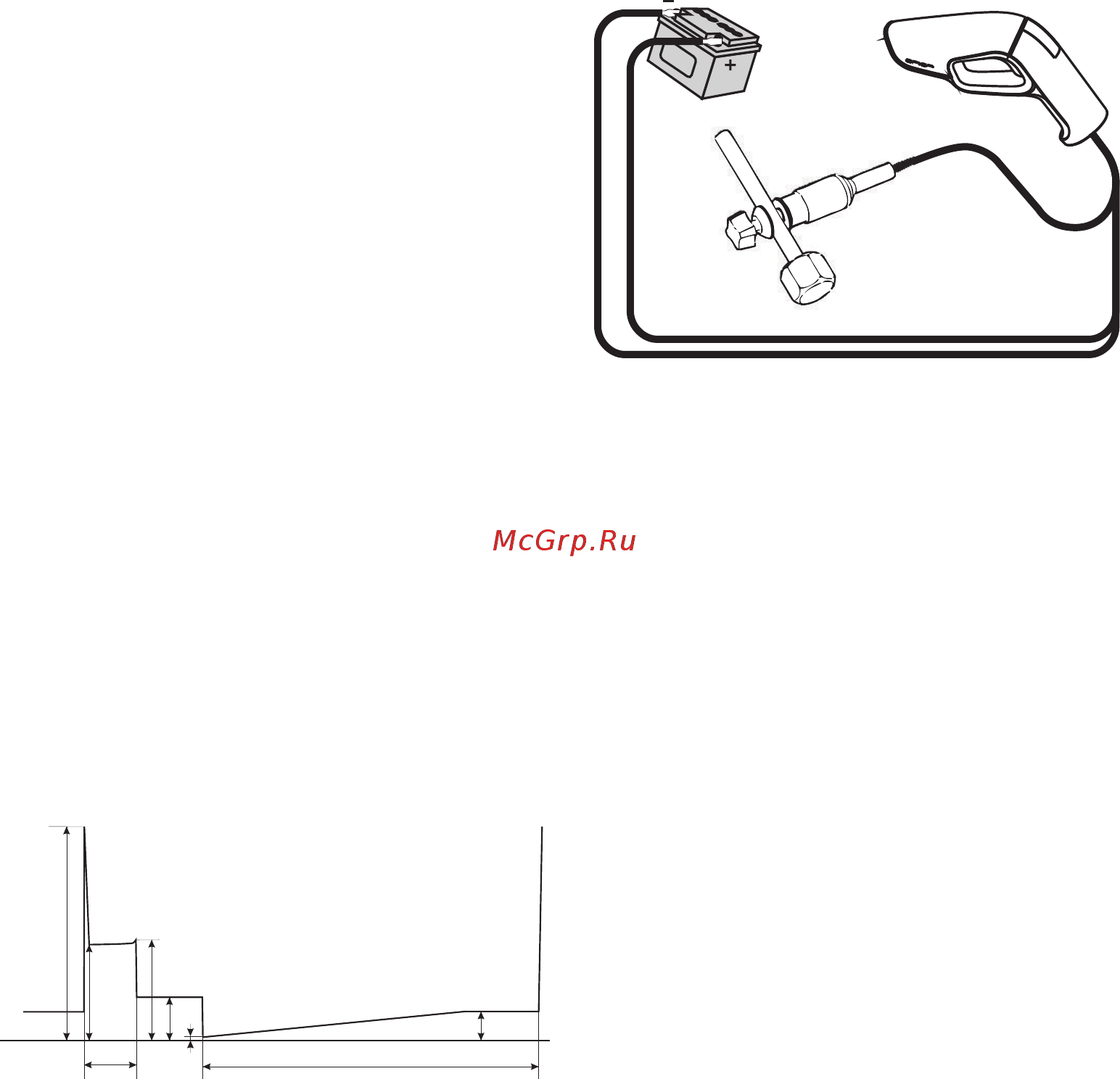

Смотрите на рис. 14
• 1) Напряжение пробоя свечного зазора
• 2-3) Напряжение горения искры
• 4) Напряжение питания бортовой сети
• 5-6) Напряжение замкнутого состояния
контактов
• 7) Длительность горения искры
• 8) У.З.С.К.
1
2
3
4
5
6
7
8
Рис. 14: Осциллограмма системы зажигания
5 Порядок работы с
дизельным автомобилем
Внимательно ознакомьтесь с инструкцией.
5.1 Подключение к дизельному
автомобилю
Схема подключения к дизельному двигате-
лю представлена на рис. 15
Рис. 15: Подключение к дизельному автомобилю
Очистите участок топливной участок на топ-
ливной трубке идущей к 1 цлинидру для
подсоединения датчика. Оденьте струбци-
ну с пьезодатчиком на прямой участок топ-
ливной трубки первого цилиндра. Закрути-
те фиксирующий винт на струбцине. Дат-
чик закрепите на ближнем к двигателю краю
топливной трубки. Следите, чтобы струбци-
на не каса лась корпуса двигателя или других
частей кроме топливной трубки. Это необхо-
димо для того чтобы обеспечить жесткость
системы «датчик-трубка», так как смеще-
ния и колебания датчика могут привести к
неравномерным вспышкам стробоскопа.
5.2 Настройка стробоскопа
• Выберите Режим дизель (см. раздел 6.3.1)
• Установите Количество цилиндров соот-
ветствующее вашему двигателю (см. раз-
дел 6.3.7)
7
