ханического прерывателя или электронного
ключа.

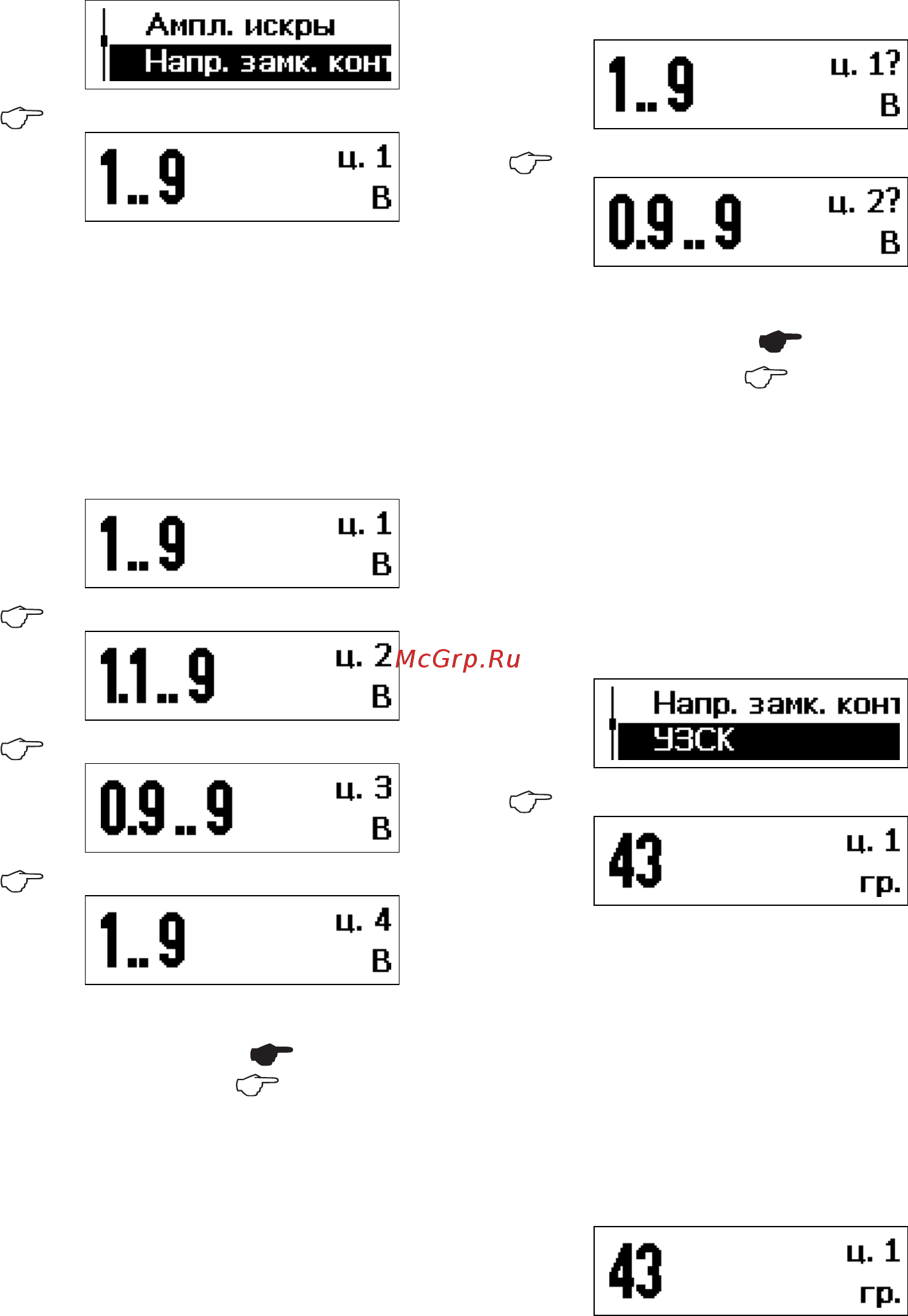

Выберите пункт меню:
3:
Кнопки «Вверх», «Вниз» переключают меж-
ду цилиндрами, нумерация начинается от
синхронизированного со стробоскопом.
6.2.8.1 Система с распределителем,
пункт меню «Распределитель»
отмечен
Пример:
2:
2:
2:
Для включения свечения стробоскопа с за-
данным углом (см. раздел 6.2.3) нажмите и
удерживайте «Выбор»
3
Для возврата в меню
3
6.2.8.2 Система без распределителя,
пункт меню «Распределитель» не
отмечен
В случае со спаренной катушкой, невоз-
можно определить, в каком именно из двух
цилиндров происходит воспламенение. Эт а
неопределенность обозначается знаком во-
проса после номера цилиндра.
Пример:
2:
Для включения свечения стробоскопа с за-
данным углом (см. раздел 6.2.3) нажмите и
удерживайте «Выбор» 3
Для возврата в меню
3
6.2.9 УЗСК
Отображение угла замкнутого состояния ме-
ханического прерывателя. В случае элек-
тронного ключа физического смысла не име-
ет.
Выберите пункт меню:
3:
Кнопки «Вверх», «Вниз» переключают меж-
ду цилиндрами, нумерация начинается от
синхронизированного со стробоскопом.
6.2.9.1 Система с распределителем,
пункт меню «Распределитель»
отмечен
Пример:
12
