Orion ст-04 5067 бензин/дизель [5/20] Расположение меток на некоторых автомобилях

4.3 Расположение меток на

некоторых автомобилях

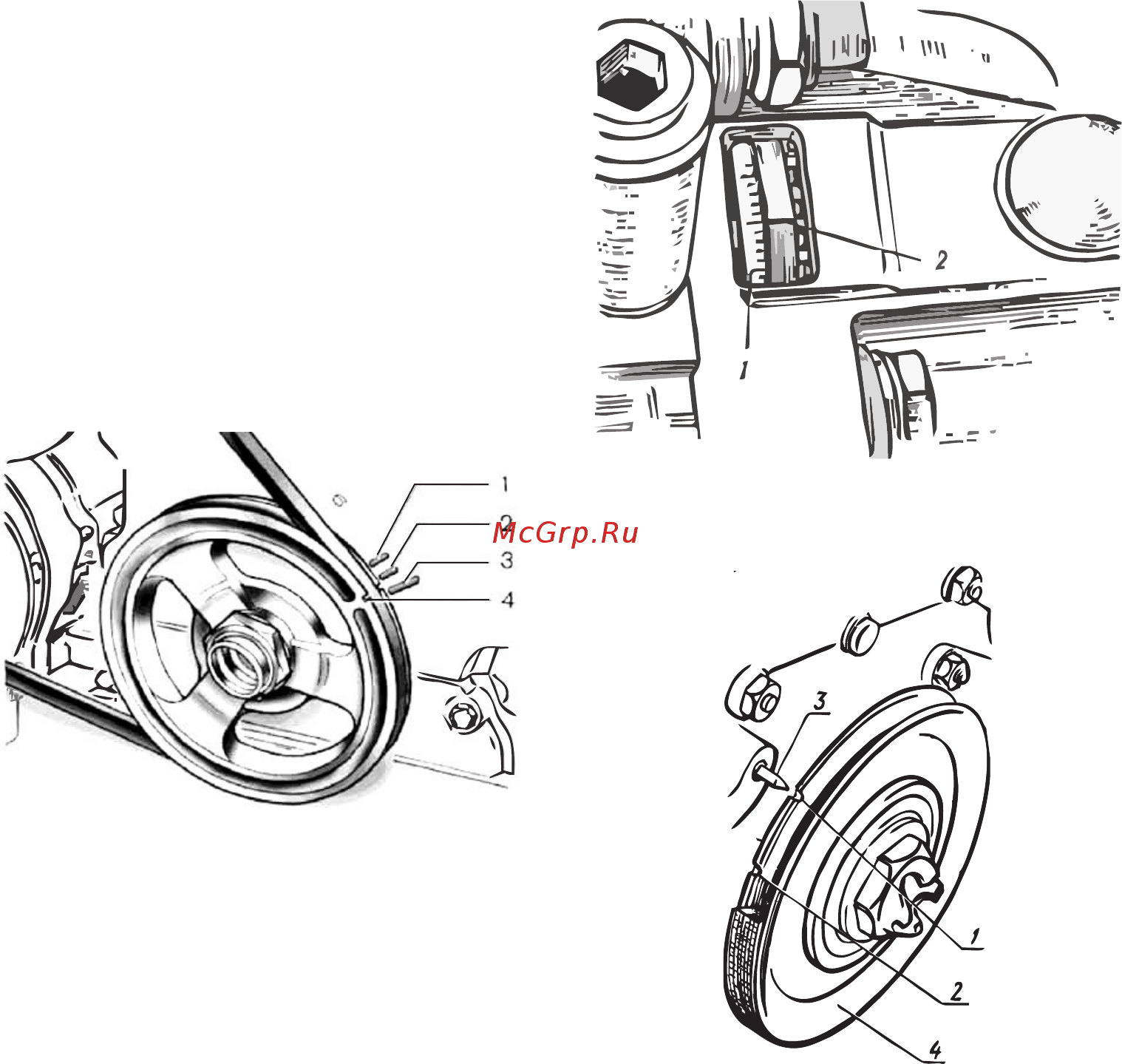

4.3.1 ВАЗ «Классика»

См. рис. 5

• 1 — метка опережения зажигания на 10

◦

• 2 — метка опережения зажигания на 5

◦

• 3 — метка опережения зажигания на 0

◦

• 4 — метка ВМТ на шкиве коленчатого вала

Рис. 5: Метки на ВАЗ «Классика»

4.3.2 ВАЗ 9-го и 10-го с емейств

См. рис. 6

Метка на маховике и шкала на картере для

установки момента зажигания:

• 1 — шкала в люке картера сцепления

• 2 — метка на маховике

4.3.3 Москвич

См. рис. 7

Установочные метки:

• 1 — установки зажигания

• 2 — в. м. т. первого цилиндра

• 3 — установочный штифт

• 4 — шкив коленчатого вала

Рис. 6: Метки на ВАЗ 9-го и 10-го семейства

Рис. 7: Метки на автомобилях Москвич

4.3.4 Запорожец

См. рис. 8

Установочные метки:

• 1 — на маслозаливной горловине

• 2 — установки зажигания

4.3.5 ГАЗ и УАЗ

См. рис. 9

Установочные метки:
