1
2

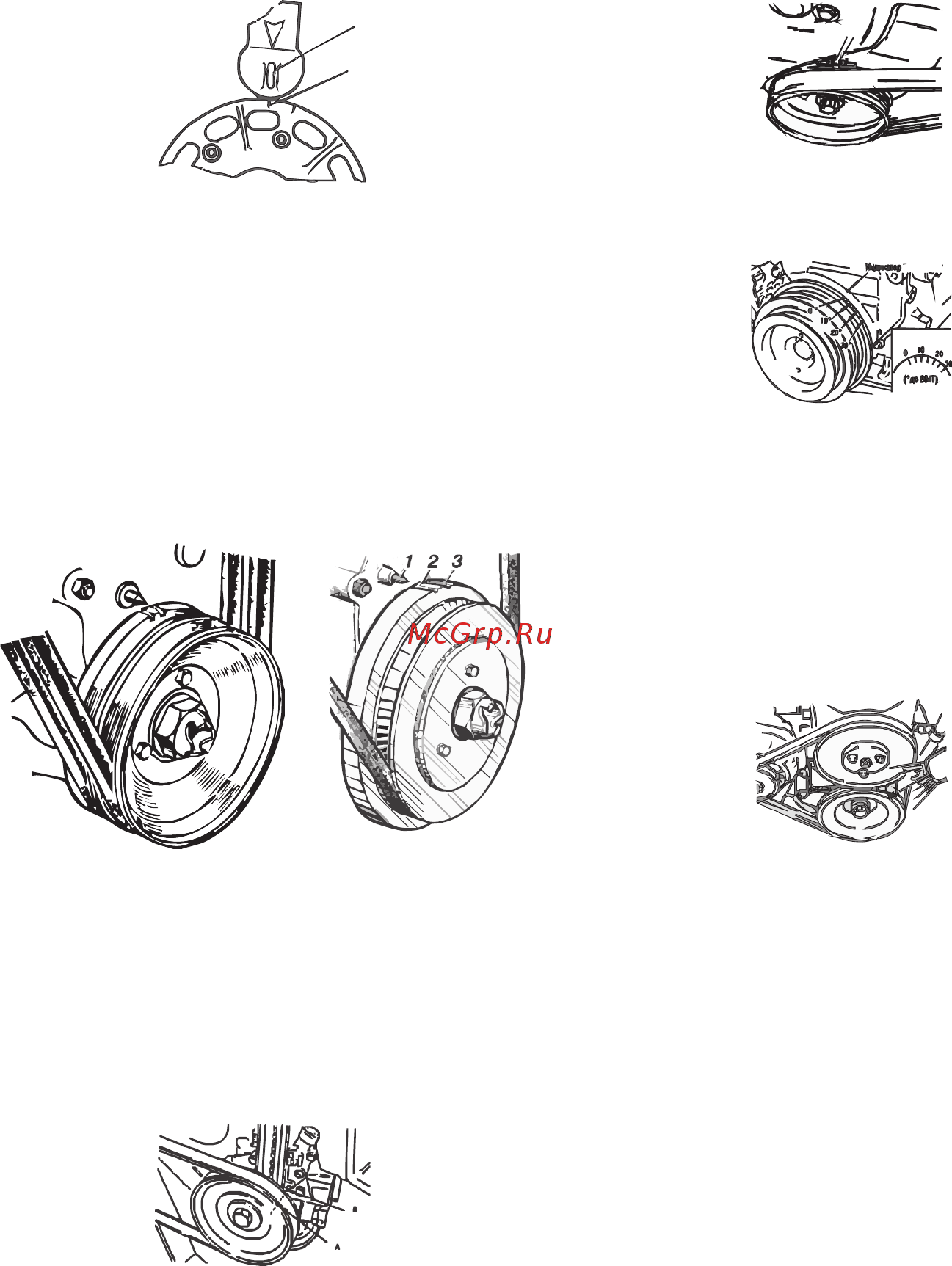

Рис. 8: Метки на автомобилях Запорожец
• 1 — штифт на крышке распределительных
шестерен
• 2 — метка для установки ВМТ
• 3 — метка для уст ановки момента зажига-
ния
Рис. 9: Метки на автомобилях ГАЗ и УАЗ
4.3.6 Daewoo
См. рис. 10
Рис. 10: Метки на автомобилях Daewoo
4.3.7 Volskwagen Polo
См. рис. 11
4.3.8 Nissan двигатель RB
См. рис. 12
Z
O
Рис. 11: Метки на автомобилях Volkswagen Polo
Рис. 12: Метки на автомобилях Nissan двигатель
RB
4.3.9 KIA Sportage
См. рис. 13
Рис. 13: Метки на автомобилях KIA Sportage
4.4 Измерение и регулировка
угла опережения зажигания
• Очистите места расположения меток уста-
новки зажигания на шкиве и корпусе дви-
гателя. Метки должны быть хорошо вид-
ны.
• Заведите двигатель. Проверку прибором
момента зажигания рекомендуется прово-
дить на холостых оборотах при прогретом
двигателе.
• Включение и выключение режима свече-
ния производится нажатием указательным
пальцем на «курок» стробоскопа.
• Направьте поток света от стробоскопа на
метку на шкиве коленвала двигателя, мет-
ка будет казаться неподвижной. Посмот-
рите напротив какой метки на корпусе
6
