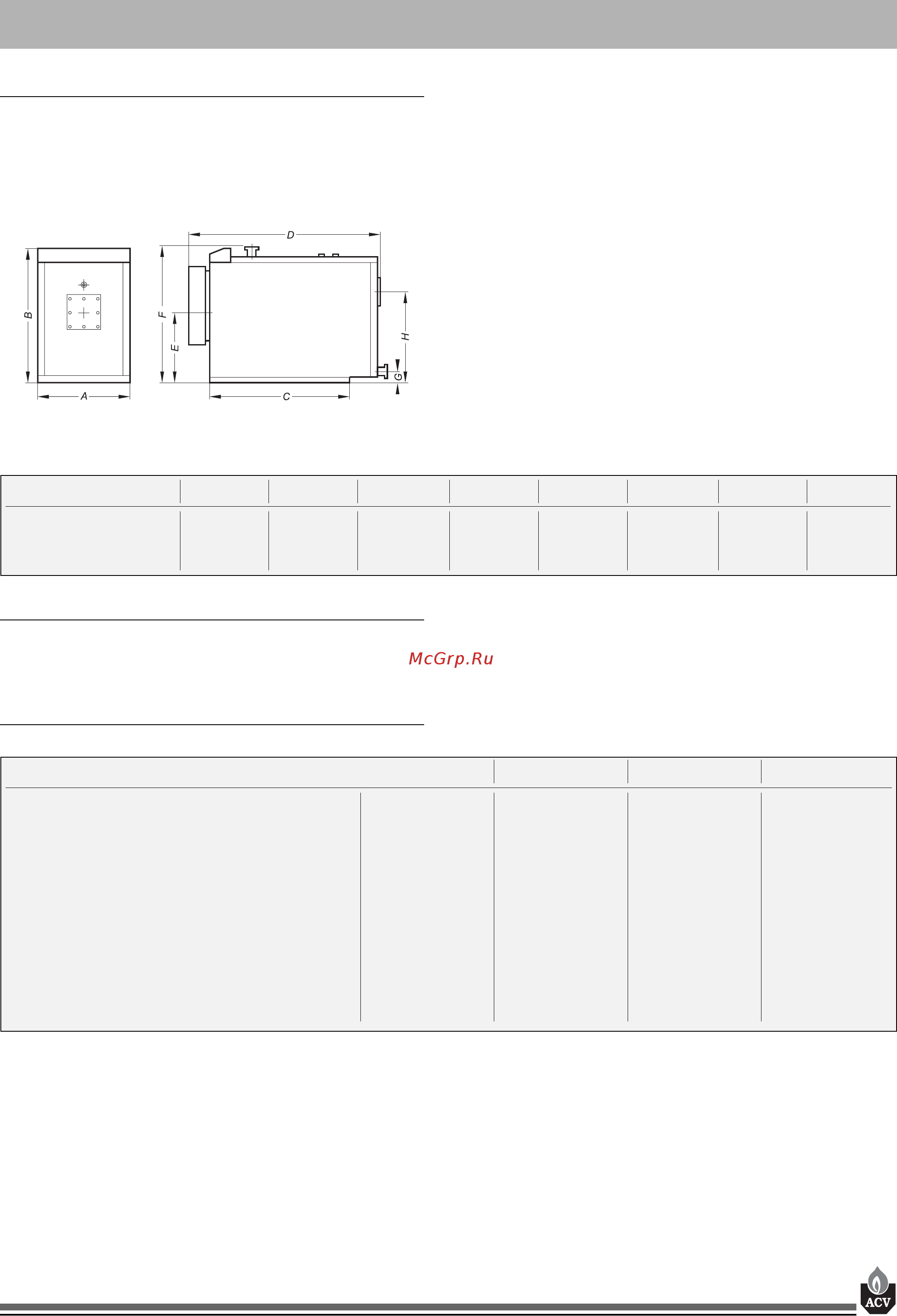

![ACV Compact A 100 [10/14] Эксплуатационные параметры](/views2/1249845/page10/bga.png)
11
5 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
5.1 ГАБАРИТНЫЕ РАЗМЕРЫ
Корпус котла поставляется на деревянном поддоне. В каме
ре сгорания уложены панель управления, турбулизаторы
и теплоизоляция корпуса. Кожух котла поставляется в от
дельной деревянной коробке. После сборки котел имеет сле
дующие габаритные размеры.
Рис. 10: Габаритные размеры
5.2 ЭКСПЛУАТАЦИОННЫЕ ПАРАМЕТРЫ
Максимальное рабочее давление 5 бар
Испытательное давление 7,5 бар
Максимальная рабочая температура 90°С
5.3 ХАРАКТЕРИСТИКИ КОТЛА
Через дробь даны значения для минимальной и максимальной мощности.
Габаритные размеры, мм A B C D E F G H
CA 100 796 920 1023 1295 508 1000 105 680
CA 150 796 920 1223 1495 508 1000 105 680
CA 200 796 920 1523 1795 508 1000 105 680
Параметр CA100 CA150 CA200
Теплопроизводительность кВт 77–109 134–161 197–260
Номинальная полезная мощность кВт 70–100 115–140 185–235
Объем теплоносителя л 102 122 150
Потери в греющем контуре при Dt=20°С мбар 2–5 5–11 11–31
Давление в камере сгорания мбар 0,22–0,48 0,68–0,96 1,83–2,5
Присоединение контура отопления ∅ DN50 DN50 DN65
Присоединение предохранительного клапана ∅ 1» 1» 1»
Дренаж ∅ 1» 1» 1»
Газоход мм 200 200 200
Диаметр камеры сгорания мм 430 430 430
Объем камеры сгорания м
3
0,106 0,135 0,179
Содержание СО
2
в продуктах сгорания (жидкое топливо) % 13,6–13,9 13,1–13,4 13,2–13,6
Температура продуктов сгорания (жидкое топливо) °С 125–165 149–173 164–195
Массовый выход продуктов сгорания (жидкое топливо) кг/ч 199 288 466
Массовый выход продуктов сгорания (газ) кг/ч 189 254 451
Масса сухая кг 315 380 470
