4
2.1 ДОСТУП К ОБОРУДОВАНИЮ
Помещение котельной должно быть достаточно просторным
для обеспечения доступа к котлу. Следующие минимальные
расстояния (мм) вокруг котла рекомендуются к соблюдению:
– спереди 1000
– с боков 500
– сзади 500
– сверху 600
2.2 ВЕНТИЛЯЦИЯ
Помещение котельной должно быть оборудовано приточной
и вытяжной вентиляцией в соответствии с параметрами,
приведенными в таблице, и действующими местными
стандартами.
2.3 ДЫМОХОД
Котел присоединяется к дымоходу стальной трубой. При
соединение котла осуществляется, как показано на рис.1.
Поперечное сечение дымохода вычисляется по формуле:
S = 0,0065 x Qc /
√ H,
где S — поперечное сечение, см
2
;
Qc — мощность котла, Ккал/час;
H — высота дымохода, м
* Без учета объема вытяжной вентиляции котельной

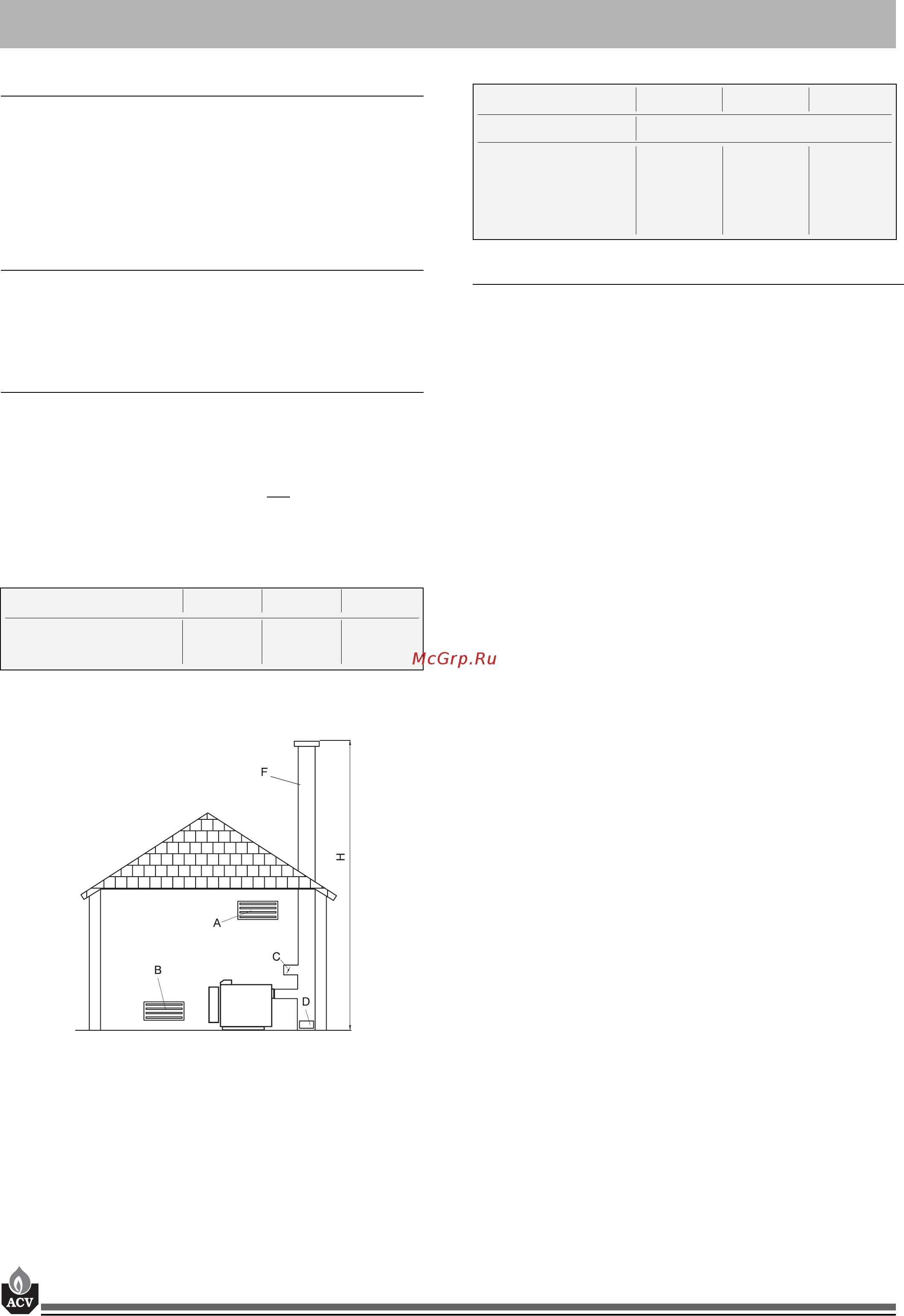

Рис.1: Присоединение котла к дымоходу
A. Вытяжная вентиляция
B. Приточная вентиляция
C. Регулятор тяги
D. Отверстие для чистки
H. Высота дымохода
F. Диаметр дымохода
2 УСТАНОВКА
Вентиляция CA100 CA150 CA200
Приточная* дм
2
346
Мин. приток воздуха м
3
/час 95 133 224
Тип СА 100 СА 150 СА200
Диаметр трубы
H = 5 м ∅ мин. F мм 180 210 270
H = 10 м ∅ мин. F мм 150 180 230
H = 15 м ∅ мин. F мм 140 160 210
H = 20 м ∅ мин. F мм 130 150 200
Регулятор тяги ∅ 200 200 200
2.4 ОСНОВАНИЕ
Котел должен быть установлен на основание высотой 100 мм,
изготовленное из несгораемых материалов.
