6
3 ПРИСОЕДИНЕНИЯ
3.2 ГИДРАВЛИЧЕСКИЕ ПОДКЛЮЧЕНИЯ
3.2.1 НАСОС РЕЦИРКУЛЯЦИИ
В гидравлической обвязке котлов типа COMPACT необходи
мо предусмотреть установку насоса рециркуляции (поз. 4,
рис. 3.1), который предотвращает локальные переохлажде
ния котла и обеспечивает температуру теплоносителя в об
ратной магистрали выше 60°С. Параметры насоса рецирку
ляции приведены в таблице.
3.2.3 СХЕМЫ ГИДРАВЛИЧЕСКИХ ПОДКЛЮЧЕНИЙ

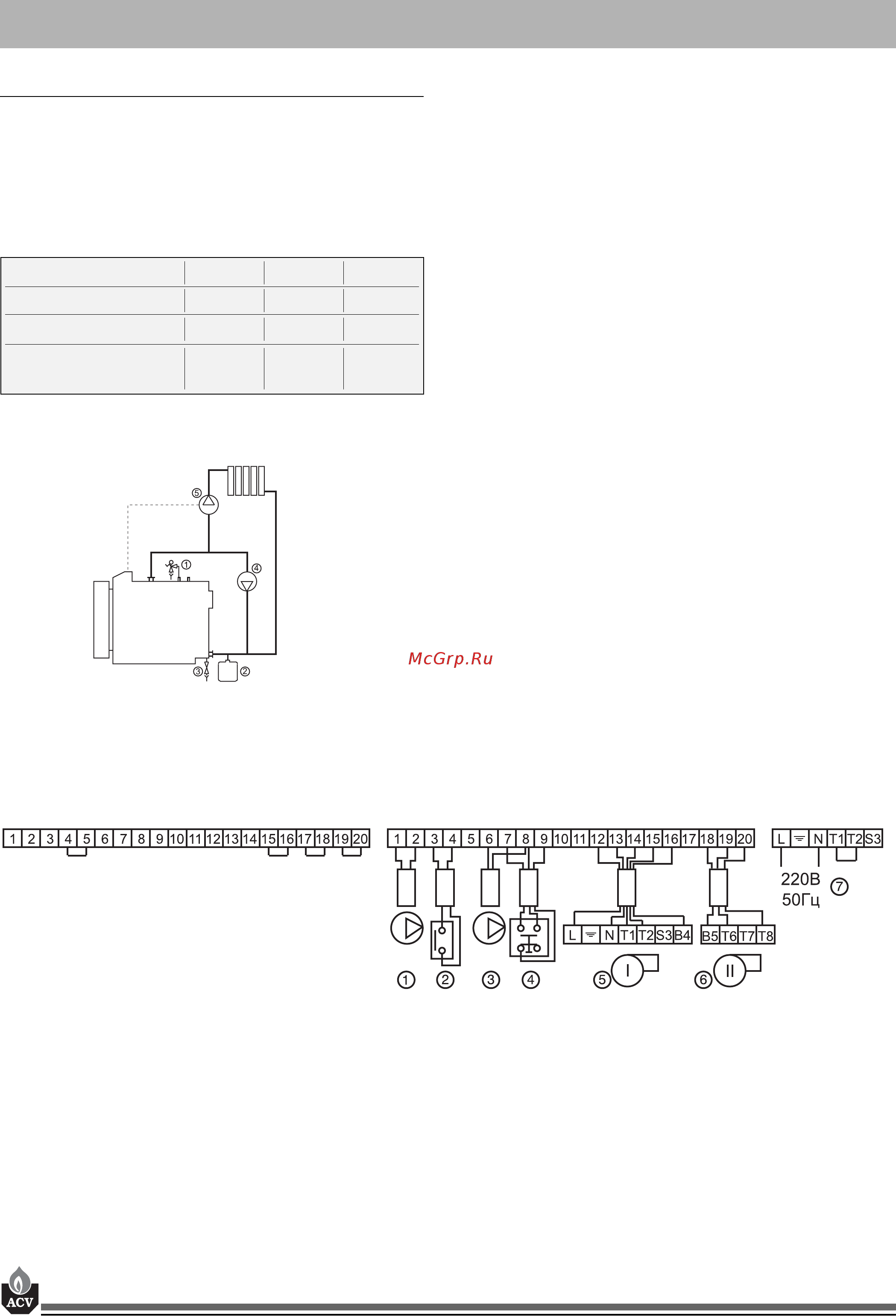

Рис. 3.1: Подключения к контуру отопления без смесителя
1. Предохранительный клапан
2. Расширительный бак
3. Дренаж
4. Насос рециркуляции
5. Циркуляционный насос системы отопления
Рис. 3.2: Электрическая схема подключения внешних
устройств
1. Циркуляционный насос системы отопления
2. Защитный термостат 45°С
3. Насос рециркуляции
4. Выключатель закрытия двери
5. 1я ступень горелки
6. 2я ступень горелки
7. Подключение электропитания
Тип CA100 CA150 CA200
Присоединение ∅ 1» 1» 1» 1/4
DN 25 DN25 DN32
Напор, м 0,5 0,5 0,5
Производительность, м
3
/час 1,5 2 3,3
3.2.2 ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН
Котел должен быть оснащен предохранительным клапаном,
настроенным на давление 5 бар. При совместном использо
вании котла и емкостного водонагревателя, давление сраба
тывания предохранительного клапана должно соответство
вать максимальному рабочему давлению водонагревателя
(но не более 5 бар). Клапан присоединяется к отверстию ди
аметром 1», предназначенному для подключения предохра
нительных устройств.
