ACV Compact A 100 [7/14] Присоединения
![ACV Compact A 100 [7/14] Присоединения](/views2/1249845/page7/bg7.png)
8

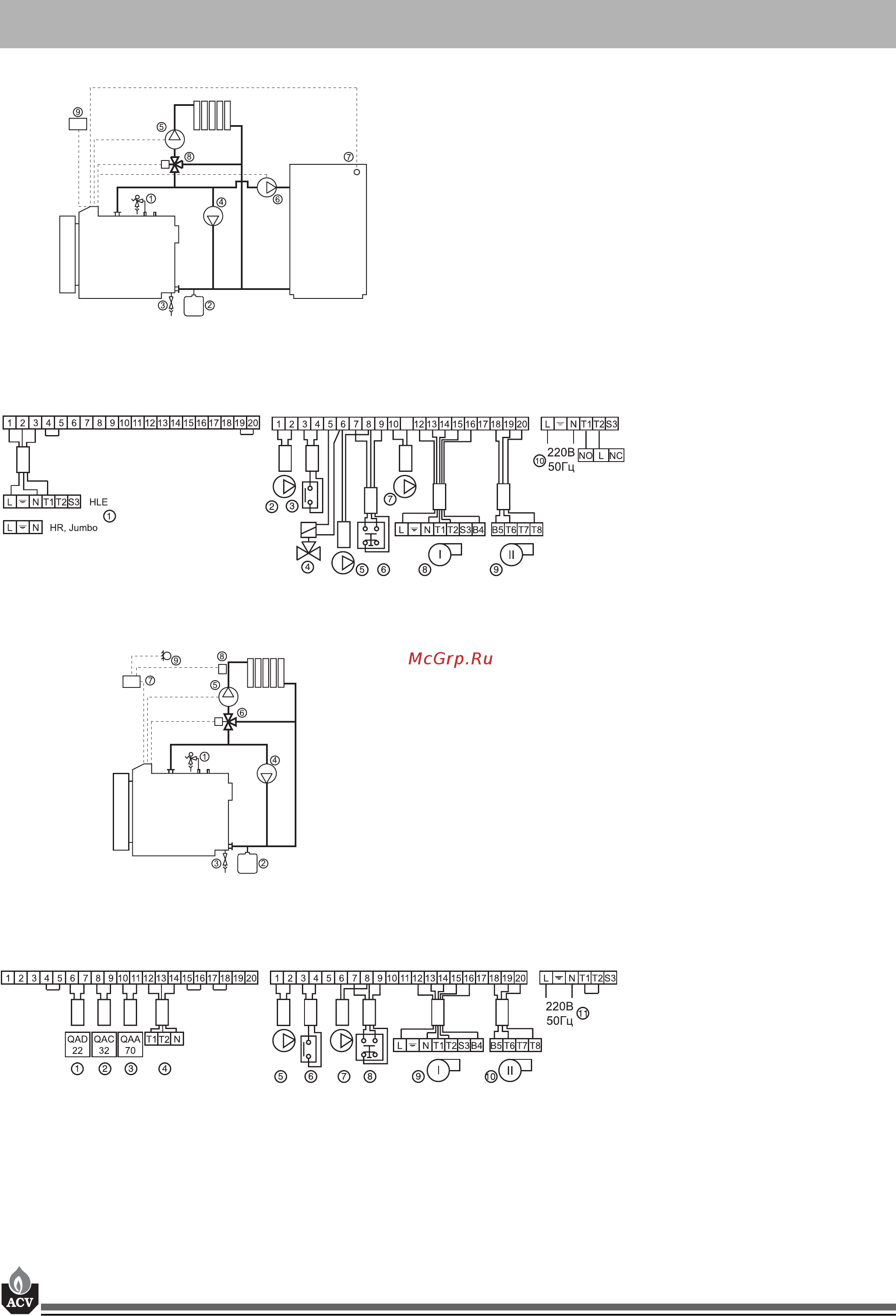

3 ПРИСОЕДИНЕНИЯ
Рис. 6.1: Подключение к контуру отопления с 3х ходовым
смесителем и емкостному водонагревателю
Рис. 6.2: Электрическая схема подключения внешних
устройств
1. Предохранительный клапан
2. Расширительный бак
3. Дренаж
4. Насос рециркуляции
5. Циркуляционный насос системы отопления
6. Циркуляционный насос водонагревателя
7. Термостат водонагревателя
8. 3х ходовой смеситель
9. Комнатный термостат
Рис. 7.2: Электрическая схема подключения внешних
устройств
1. Штекер емкостного водонагревателя
2. Циркуляционный насос системы отопления
3. Защитный термостат 45°С
4. Электродвигатель 3х ходового смесителя
5. Насос рециркуляции
6. Выключатель закрытия двери
7. Циркуляционный насос водонагревателя
8. 1я ступень горелки
9. 2я ступень горелки
10. Подключение электропитания
11. Комнатный термостат
Рис. 7.1: Подключение к контуру отопления с погодным
регулированием
1. Предохранительный клапан
2. Расширительный бак
3. Дренаж
4. Насос рециркуляции
5. Циркуляционный насос системы отопления
6. Электродвигатель 3х ходового смесителя
7. Контроллер ACV 13
8. Датчик температуры подающей магистрали
9. Датчик наружной температуры
1. Датчик температуры подающей магистрали
2. Датчик наружной температуры
3. Комнатное устройство
4. Электродвигатель 3х ходового смесителя
5. Циркуляционный насос системы отопления
6. Защитный термостат 45°С
7. Насос рециркуляции
8. Выключатель закрытия двери
9. 1я ступень горелки
10. 2я ступень горелки
11. Подключение электропитания
