3 ПРИСОЕДИНЕНИЯ

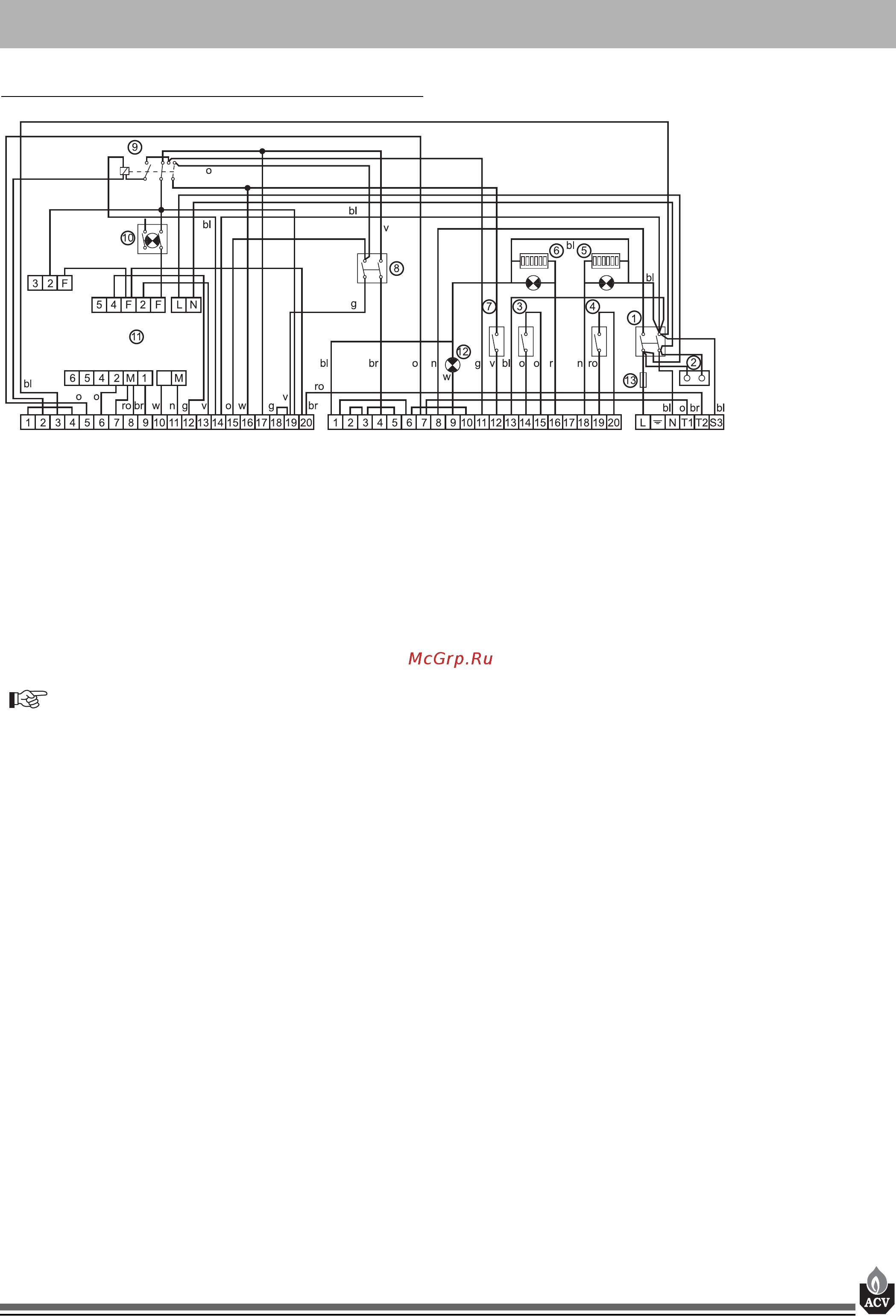

Рис. 2: Электрическая схема
1. Главный выключатель
2. Электрическая розетка
3. Регулирующий термостат 60–90°С 1й ступени
4. Регулирующий термостат 60–90°С 2й ступени
5. Счетчик часов работы и сигнал работы 2й ступени
6. Счетчик часов работы и сигнал работы 1й ступени
7. Предохранительный термостат 103°С
8. Переключатель «зима–лето»
9. Реле приоритета бойлера
10. Выключатель контроллера ACV 13
11. Контакты присоединения контроллера ACV 13
12. Аварийный сигнал открытия двери
13. Плавкий предохранитель 6А
ВАЖНО:
Необходимо строго соблюдать полярность
подключения электропитания.
Электрическая схема предназначена для управления рабо
той двухступенчатой горелкой, циркуляционными насосами
и смесителями контура отопления. Электрическое питание
подается на шестиполярный штекер котла. Далее через
плавкий предохранитель (13) оно подается на главный вык
лючатель (1). Через выключатель закрытия двери (поз. 4,
рис. 3.2) питание подается на горелку и циркуляционные на
сосы. Если дверь камеры сгорания не закрыта, горит аварий
ный сигнал (12). Горелка подключена через предохранитель
ный термостат 103°С (7). Регулировочные термостаты 1й
ступени (4) и 2й ступени (5) подключены через клеммную ко
лодку котла на электрическую схему горелки (см. рис. 3.2).
Переключатель «зима–лето» (8) управляет работой циркуля
ционного насоса системы отопления (поз. 1, рис. 3.2). Цирку
ляционный насос подключен к электрической схеме котла че
рез защитный термостат 45°С (поз. 2, рис. 3.2) задерживаю
щий пуск насоса для быстрого прогрева котла. Для обеспече
ния приоритетного нагрева емкостного водонагревателя ис
пользуется реле приоритета бойлера (9), устанавливаемое
в специальный цоколь. Реле осуществляет включение цирку
ляционного насоса водонагревателя (поз. 6, рис. 4.2) и вык
лючение циркуляционного насоса системы отопления (поз. 2,
рис. 4.2), при запросе на нагрев от термостата водонагрева
теля. Котел может работать под управлением контроллера
погодного управления ACV 13, который подключается на кон
такты (11). Включение контроллера в работу осуществляется
с помощью выключателя (10).
3.1 ЭЛЕКТРИЧЕСКАЯ СХЕМА
ro. Розовый
bl. Синий
o. Оранжевый
br. Коричневый
w. Белый
n. Черный
g. Серый
v. Фиолетовый
