12
D
E
A
C
I
B
L
N
5 ОПИСАНИЕ
6.1 ОБЩЕЕ ОПИСАНИЕ
Стальной водогрейный котел для отопления.
Двухходовая камера сгорания с реверсивной топкой.
Дымогарные трубы оснащены турбулизаторами.
Предназначен для совместной работы с двух
ступенчатыми вентиляторными горелками на газе или
жидком топливе.
Панель управления с главным выключателем,
термометром, регулирующими термостатами 1й и 2й
ступени, предохранительным термостатом, считчиком
часов работы ступени, переключателем «зима–лето»,
контроллером погодного управления ACV13.
Оборудован защитой от включения горелки при
открытой двери камеры сгорания.
6.2 ОСОБЕННОСТИ КОНСТРУКЦИИ
Корпус котла
Корпус котла с омываемой водой камерой сгорания изготов
лен из листовой стали ST 37/2. После изготовления корпус
испытывается при избыточном давлении 7,5 бар.
Дымогарные трубы
Котел имеет несколько дымогарных труб оснащенных съем
ными турбулизаторами.
Контур теплоносителя
Теплоноситель из обратной магистрали направляется к пе
редней трубной плите специальным лотком, расположенным
внутри контура теплоносителя котла. Нижняя часть контура
не содержит дымогарных труб, во избежание возможных от
ложений накипи и снижения поверхности теплопередачи.
Дверь камеры сгорания
Дверь камеры сгорания может открываться влево или впра
во, в зависимости от условий помещения. Теплоизоляция
двери осуществляется огнеупорным керамическим материа
лом, установленным на подложку из минеральной ваты. Гер
метичность закрытия двери обеспечивается прокладкой из
керамического волокна. Дверь закрывается на четырех
шпильках М12.

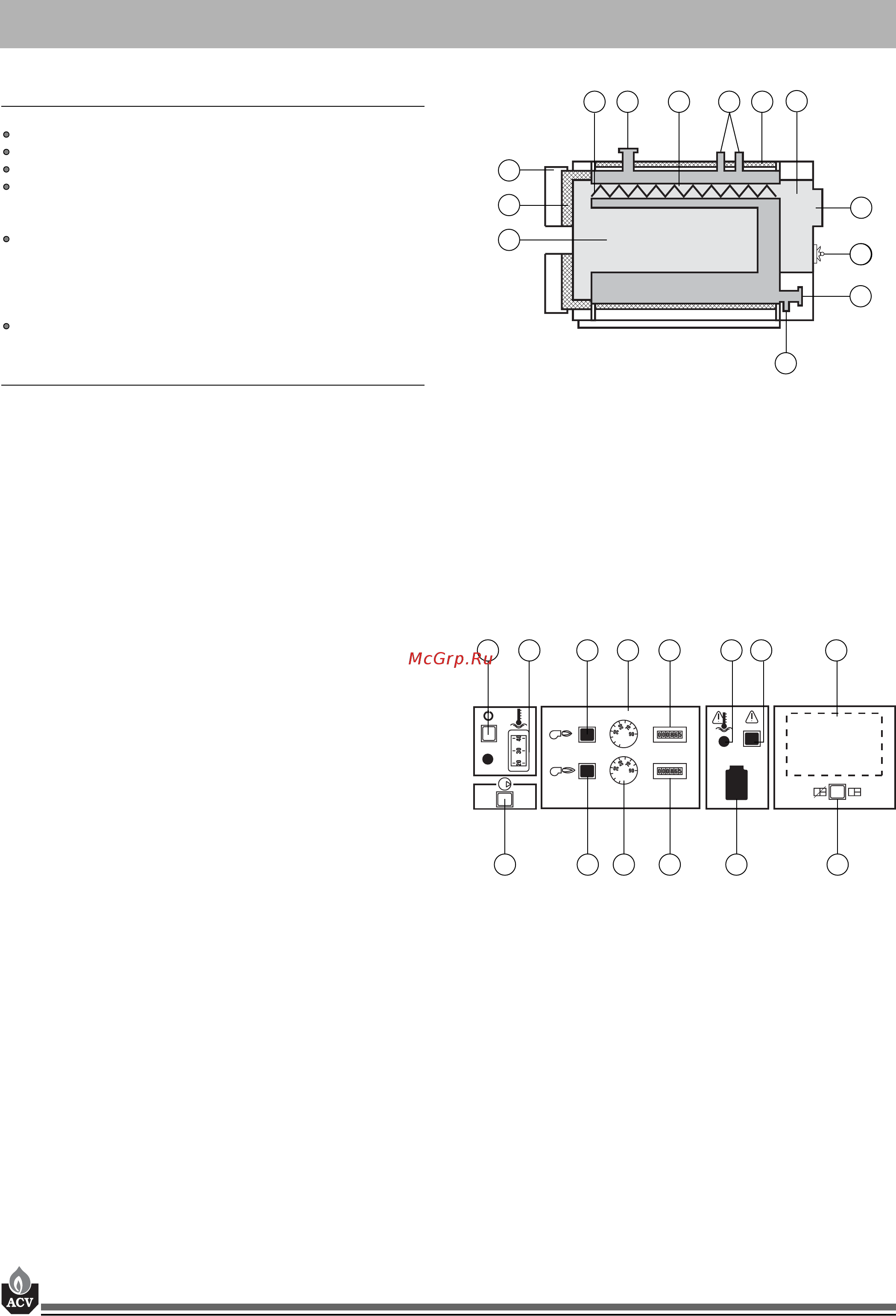

Рис. 11: Устройство котла
A. Камера сгорания
B. Дымогарные трубы
C. Турбулизаторы
D. Дверь камеры сгорания
E. Теплоизоляция двери
F. Каминная часть
G. Отверстие для чистки
H. Присоединение дымохода
I. Присоединение подающей линии
J. Присоединение обратной линии
K. Дренажное отверстие
L. Присоединение предохранительных устройств
N. Теплоизоляция из минеральной ваты
Рис. 12: Панель управления
1. Главный выключатель
2. Термометр
3. Сигнал работы 1й ступени
4. Регулировочный термостат 1й ступени
5. Счетчик часов работы 1й ступени (опция)
6. Предохранительный термостат 103°С
7. Аварийный сигнал открытой двери камеры сгорания
8. Контроллер ACV 13 (опция)
9. Выключатель контроллера ACV 13
10. Электрическая розетка
11. Счетчик часов работы 2й ступени (опция)
12. Регулировочный термостат 2й ступени
13. Сигнал работы 2й ступени
14. Переключатель «зима–лето»
H
F
K
G
J
1 2 3 4 5 86 7
14 13 12 11 10 9
