14
8 ОБСЛУЖИВАНИЕ
8.1 РЕКОМЕНДАЦИИ
ACV рекомендует проводить обслуживание котла не реже
одного раза в год. Обслуживание должно выполняться
квалифицированным персоналом.
Не сливайте теплоноситель из котла без
крайней необходимости. Не оставляйте котел
без теплоносителя на длительное время.
8.2 ОБСЛУЖИВАНИЕ КОТЛА
1. Отключите электропитание на распределительном щите
котельного помещения. Выключите главный выключатель
котла.
2. Откройте дверь камеры сгорания.
3. Выньте турбулизаторы из дымогарных труб и очистите их.
4. Прочистите дымогарные трубы.
5. Вставьте турбулизаторы обратно.
6. Очистите камеру сгорания.
7. Снимите крышку прочистного отверстия каминной части.
8. Очистите каминную часть и установите крышку на место,
обеспечив герметичность.
9. Очистите горелочную трубу горелки и электроды.
10. Очистите или замените форсунки (для жидкотопливной
горелки).
11. Закройте и закрепите дверь камеры сгорания.
12. Запустите горелку и проверьте параметры сгорания.
Перед проведением любых сервисных или ре
монтных работ отключите электропитание
на распределительном щите котельного
помещения.

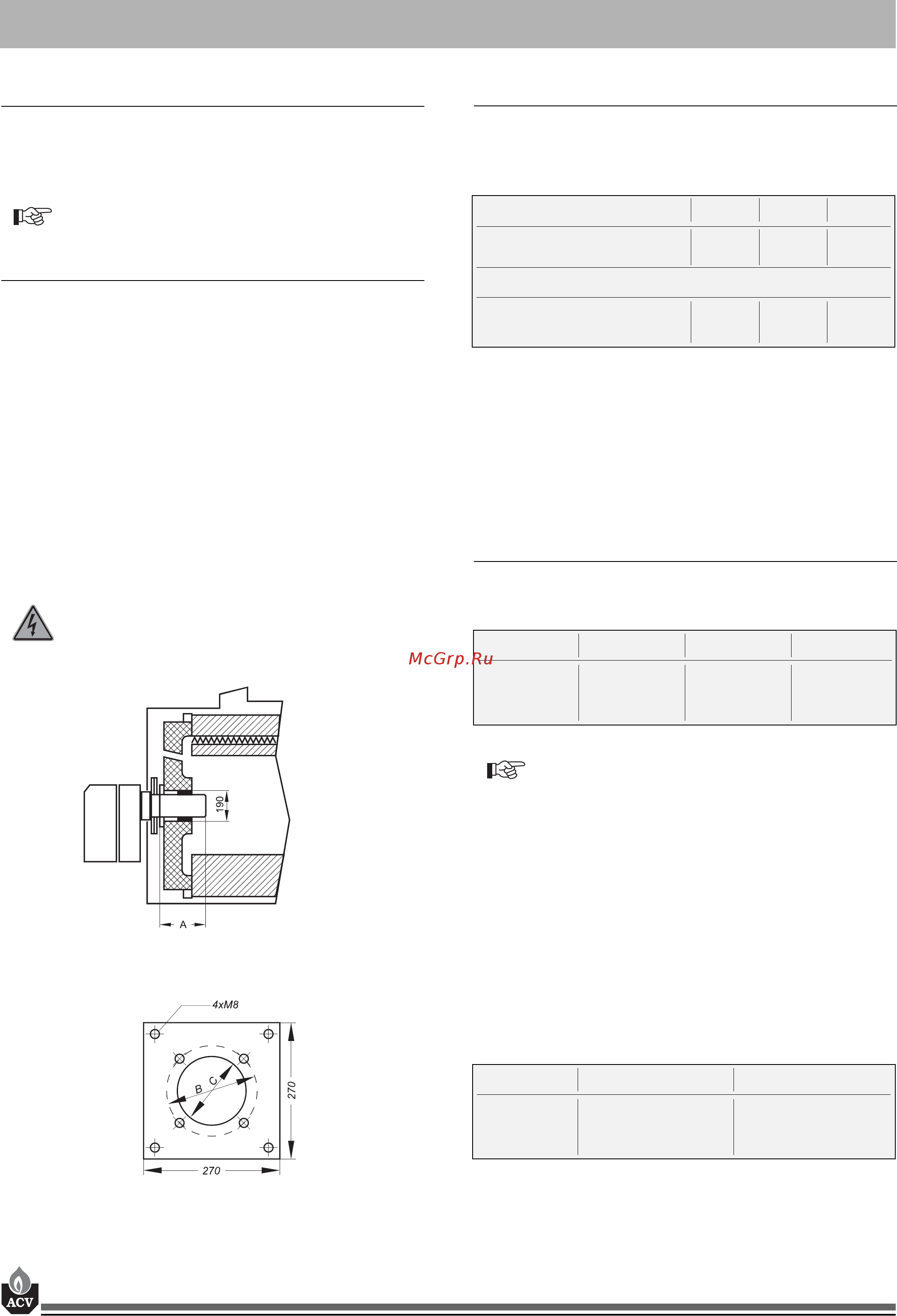

Рис.13: Расположение горелочной трубы в камере сгорания
Рис.14: Монтажный фланец горелки
9.1 ХАРАКТЕРИСТИКИ ГОРЕЛОК
Котлы серии COMPACT предназначены для работы с двухс
тупенчатыми горелками на газе или жидком топливе. Требу
емые характеристики горелок указаны в таблице.
Значение через дробь указано для минимальной и макси
мальной мощности котла.
Рекомендуется настраивать горелку на содержание
продуктов СО
2
в диапазоне от 12 до 13%.
1я ступень горелки настраивается примерно на 60%
теплопроизводительности котла.
2я ступень горелки настраивается примерно на 40%
теплопроизводительности котла.
9.2 МОНТАЖ ГОРЕЛКИ
Горелку необходимо установить в двери камеры сгорания в
соответствии с параметрами, указанным в таблице.
ВАЖНО:
Необходимо установить теплоизоляцию
горелочной трубы в двери камеры сгорания.
Таблица присоединительных размеров горелки
Параметр CA150 CA150 CA200
Теплопроизводительность, кВт 77–109 134–161 197–260
Давление в камере сгорания, м.бар 0,22–0,48 0,68–0,96 1,83–2,5
Для горелки на жидком топливе
Форсунка, гал/час 1,75–45° 3,00–45° 4,5–45°
Давление топливного насоса, бар 10–19,5 10–15 10–19,5
Котел А мм (газ) А мм (ж.т.) А мм (мазут)
CA 100 275 240 240
CA 150 275 240 240
CA 200 335 335 310
9 ГОРЕЛОЧНЫЕ УСТРОЙСТВА
Котел В, мм С, мм
CA 100 150 110
CA 150 150 110
CA 200 170 130
