5 Монтаж
Logano G221A – 6 720 810 993 (2015/07)
15
5.1.3 Установка и выравнивание котла
▶ Отсоедините и удалите транспортировочные ленты поддона.
▶ Поднимите котёл с поддона.
▶ Установите котёл на подготовленный фундамент.
Котёл поставляется в смонтированном состоянии. Для
транспортировки и подключения можно демонтировать котёл.
▶ Демонтируйте бункер.
▶ Демонтируйте шнек.
▶ Монтаж осуществляется в обратной последовательности.
Разобранный таким образом котёл можно легко перенести на место
установки.
▶ Установите котёл.
▶ При необходимости выровняйте котёл клиньями из негорючего
материала и выставьте по уровню вертикально и горизонтально.
▶ Уплотните соединение между корпусом котла и топочной
камерой высокотемпературным герметиком.

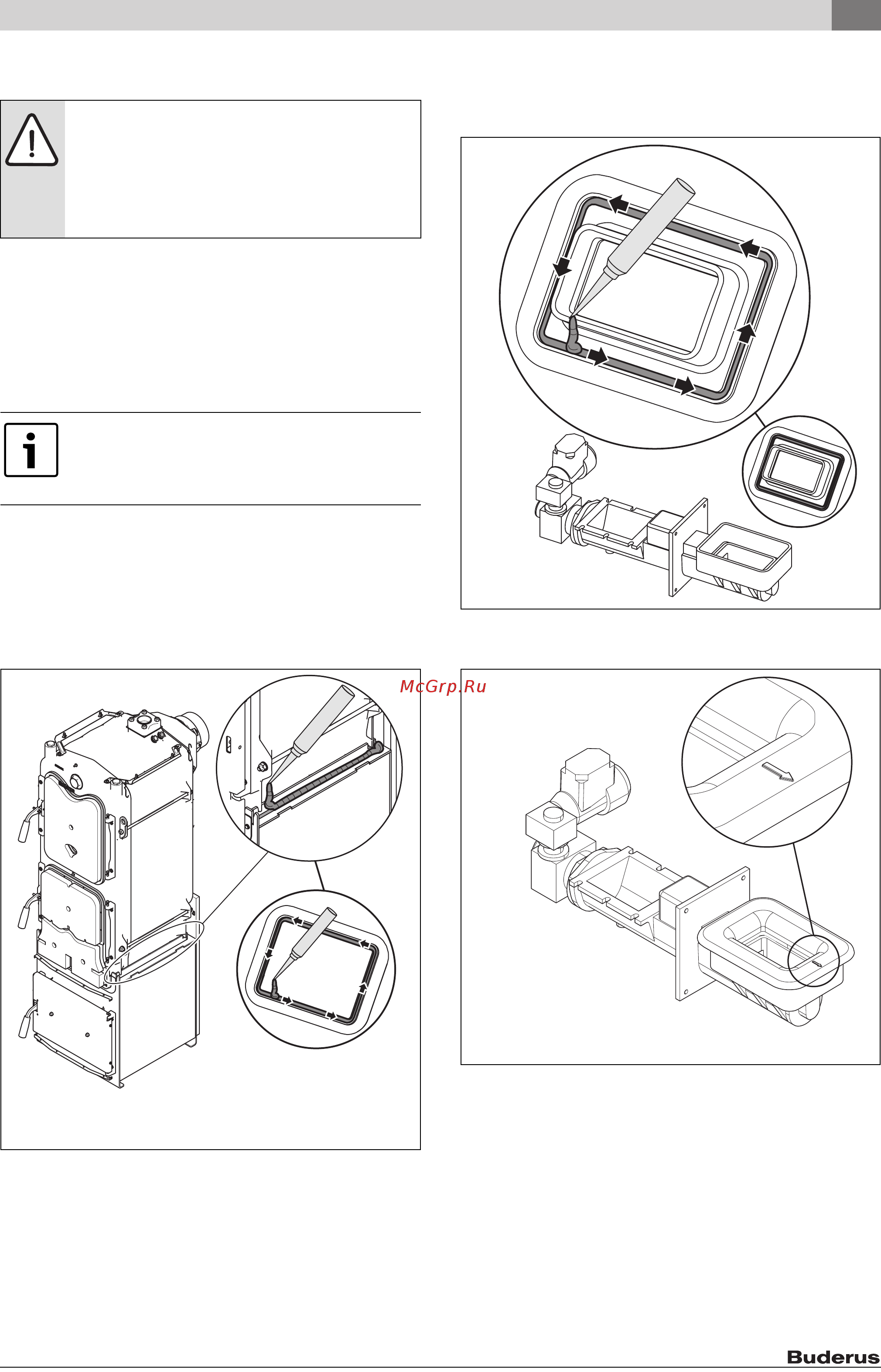

Рис. 9 Уплотните соединения между корпусом котла и топочной
камерой
▶ Установите уплотнение между горелкой и топочной камерой.
▶ Установите горелку в топочную камеру.
▶ Смонтируйте облицовку котла ( глава 5.4, стр. 19). Заднюю
часть облицовки нужно установить до подсоединения труб.
▶ Нанесите на решётку горелки высокотемпературный герметик
(не входит в комплект поставки, глава 2.10, стр. 8), не
замазывая отверстия для воздуха. Нанесите герметик в паз по
всей длине.
Рис. 10 Нанесите герметик в паз по всей длине.
▶ Установите решётку горелки по стрелке.
Рис. 11 Установка решётки горелки по стрелке
▶ Установите резиновый амортизатор под опору узла горелки
( рис. 12, [5]) и отрегулируйте опору.
▶ Смонтируйте бункер с уплотнением на шнеке ( рис. 2, [2],
стр. 7).
▶ Установите рассекатель ( рис. 12, [3]) над решёткой горелки
( рис. 12, [4]). Расстояние между уровнем горелки и нижним
краем рассекателя должно быть 150 мм.
▶ Проверьте установку турбулизаторов ( рис. 12, [1]), а также
камней в топочной камере котла ( рис. 12, [2]).
OCTOPOЖHO: Опасность получения травм от тяжелых
грузов!
Подъём тяжёлых грузов вручную может привести к
тяжёлым травмам.
▶ Котёл должны поднимать и переносить достаточное
количество людей.
Топочную камеру ( рис. 1, [2], стр. 6) нельзя
отсоединять от теплообменника. Если топочная камера
всё же демонтируется, то при монтаже нужно
обеспечить её тщательное уплотнение.
6 720 807 462-36.1T
6 720 807 462-13.1T
6 720 807 462-12.1T
