5 Монтаж
Logano G221A – 6 720 810 993 (2015/07)
16

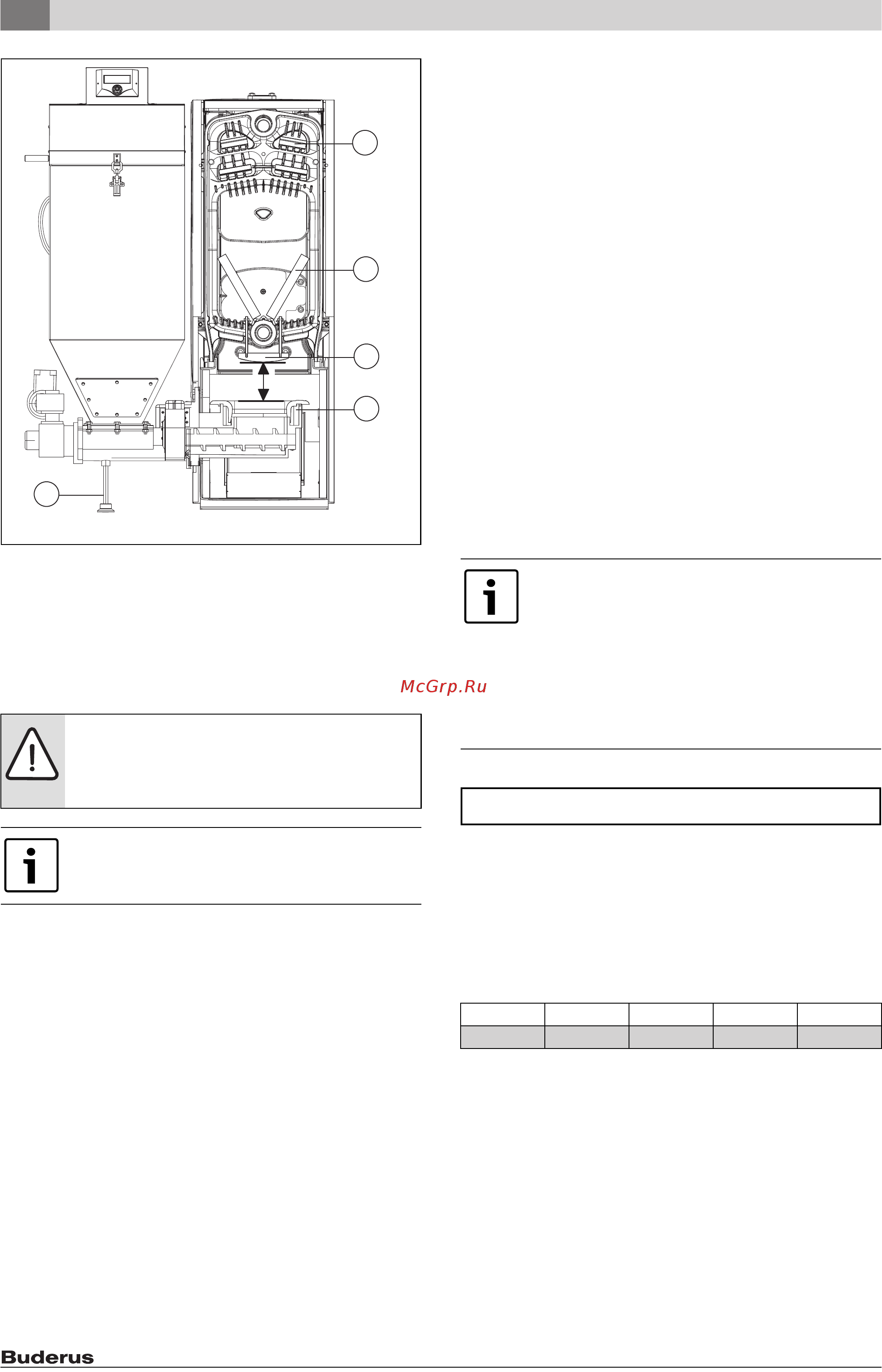

Рис. 12 Котёл в разрезе
[1] Турбулизаторы
[2] Камни топочной камеры
[3] Рассекатель
[4] Решётка горелки
[5] Опора узла горелки
5.2 Выполнение гидравлических подключений
▶ Перед подключением котла промойте отопительную систему от
шлама и грязи.
▶ Установите заднюю облицовку котла.
Подключите трубопроводы следующим образом:
▶ Подключите обратную линию к штуцеру RK.
▶ Подключите подающую линию к штуцеру VK.
▶ Установите сливной кран с уплотнением в резьбовое
отверстие EL.
▶ Установите устройство поддержания минимальной температуры
обратной линии для защиты от низкотемпературного режима
работы.
▶ Проверьте, чтобы трубы отопительного контура не передавали
усилия на соединительные элементы котла.
Мы рекомендуем установить запорные устройства перед насосом и
фильтром и после них. Это облегчит чистку фильтра м замену насоса.
Между котлом и предохранительным клапаном нельзя
устанавливать никакие запорные устройства.
▶ Установите на подающей линии котла на расстоянии не более
0,5 м предохранительный клапан и манометр. Точное
положение и размер выбираются в соответствии с местными
требованиями (например, ČSN 06 0830).
▶ Проверьте и обеспечьте правильную установку максимального
рабочего давления.
Монтаж, выполняемый заказчиком
▶ Смонтируйте другие защитные устройства (например,
предохранительный клапан) и дополнительное оборудование
(например, бак-накопитель) в соответствии с местными
нормами и правилами.
5.2.1 Используйте расширительный бак
При монтаже расширительных баков для котлов мощностью до
50 кВт действуют следующие принципы:
▶ Подводящая линия к расширительному баку должна быть как
можно короче.
▶ Выполняйте подводящую линию без запорной арматуры и с
возможностью расширения.
▶ Расширительный бак устанавливайте так, чтобы бак не
нагревался вследствие излучаемого тепла.
▶ Проверьте, соответствует ли давление газа в расширительном
баке рассчитанным значениям установки.
▶ Установите давление на входе расширительного бака на
необходимое давление в холодном состоянии.
Расчёт объёма расширительного бака
F. 1 Объём расширительного бака
B Разность давлений для котла со значением 0,5 бар
P1 Гидростатическое давление, абсолютное давление [бар]
V Повышенный объем воды во всей системе V = G x v
1,3 Коэффициент безопасности
G Масса воды в отопительном контуре
v Увеличение удельного объема воды при определенной
разности температур [дм³/кг]
УВЕДОМЛЕНИЕ: возможно повреждение
оборудования из-за неплотных повреждений!
▶ Прокладывайте все трубы для подключения котла
без напряжений.
Котёл должен работать с поддержанием минимальной
температуры обратной линии ( глава 4, стр. 10).
6 720 807 462-15.2T
5
1
2
4
3
150 mm
Проверка расширительного бака, а также проверка
давления на входе должна выполняться не реже одного
раза в год.
П
ри правильно выбранном расширительном сосуде при
рабочей температуре в 10...90 °C разность давлений
между холодной и прогретой отопительной системой не
должна составлять > 0,6 бар.
▶ Проверить разность давлений в ходе проверки
отопления.
T K 60 80 90
v дм³/кг 0,0224 0,0355 0,0431
Таб. 9 Увеличение удельного объема воды v при определенной
температуре горячей воды
O13VP1B+B=
