5.4 Монтаж облицовки

5.4.1 Монтаж кронштейнов

▶ Закрепите кронштейны болтами слева и справа на котле.

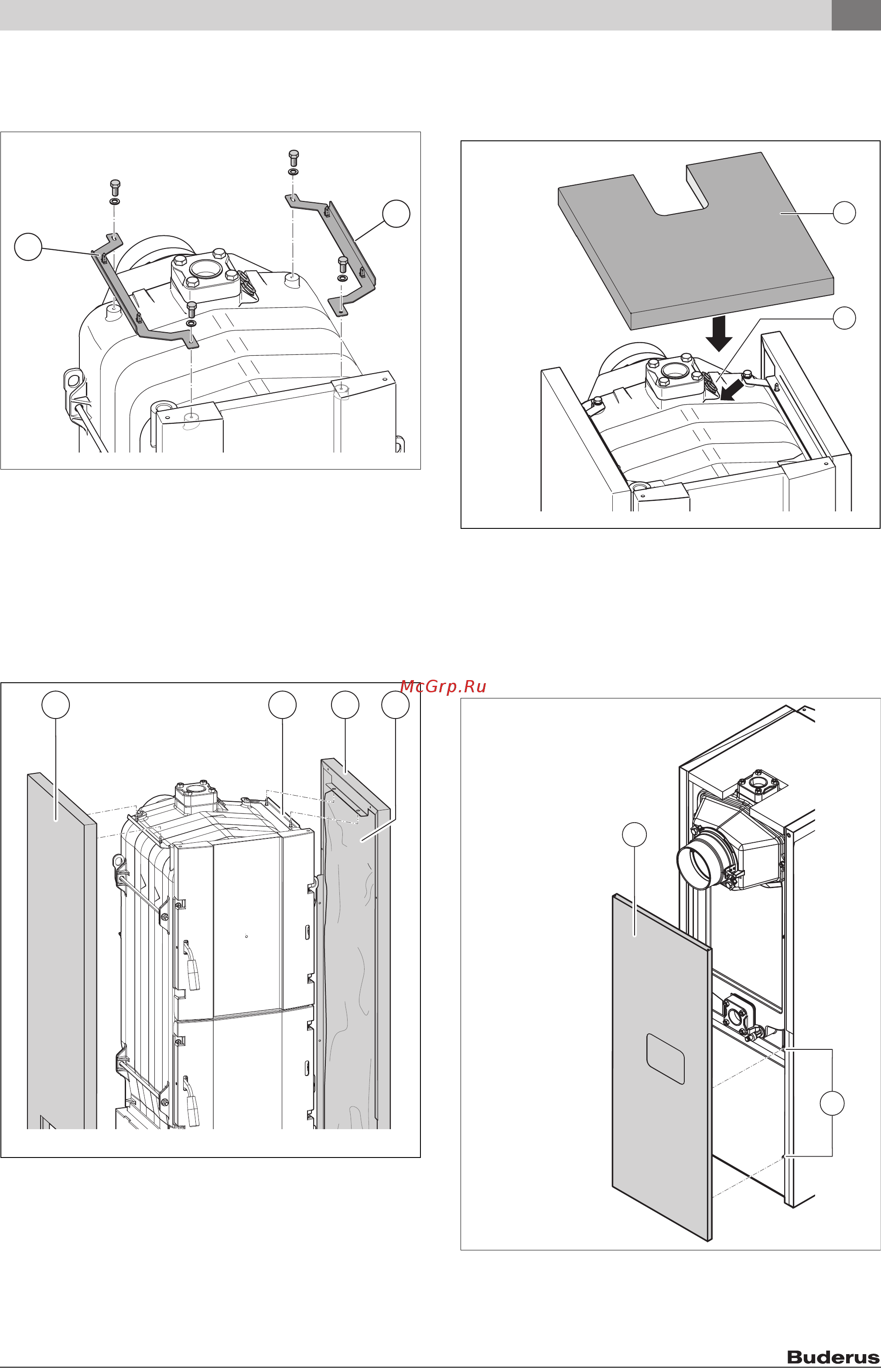

Рис. 13 Установка передней траверсы

[1] Левый кронштейн

[2] Правый кронштейн

5.4.2 Монтаж боковых стенок

Порядок монтажа левой и правой стенок одинаковый.

▶ Навесьте боковые стенки [1] и [3] с вложенной теплоизоляцией

[4] на фиксирующие штифты кронштейнов [2].

▶ Выровняйте боковые стенки по передней стороне и закрепите

гайками с шайбами на кронштейне.

Рис. 14 Монтаж боковых стенок

[1] Левая боковая стенка

[2] Кронштейн

[3] Правая боковая стенка

[4] Теплоизоляция

5.4.3 Установка верхней крышки котла

▶ Установите датчик температуры в погружную гильзу.

▶ Положите крышку котла между боковыми стенками и

"защёлкните" на фиксирующих штифтах.

Рис. 15 Установка крышки котла и датчика температуры

[1] Крышка котла

[2] Место установки датчика температуры

5.4.4 Установка задней стенки

▶ Разместите заднюю стенку с вложенной теплоизоляцией на

штифтах между двумя боковыми стенками.

▶ "Защёлкните" заднюю стенку [1] на фиксирующих штифтах [2].

Рис. 16 Установка задней стенки

[1] Задняя стенка

[2] Фиксирующие штифты
