6 Обслуживание котла
Logano G221A – 6 720 810 993 (2015/07)
22
Датчик крышки - закрепите и отрегулируйте так, чтобы он чётко
сигнализировал открытие и закрытие крышки.

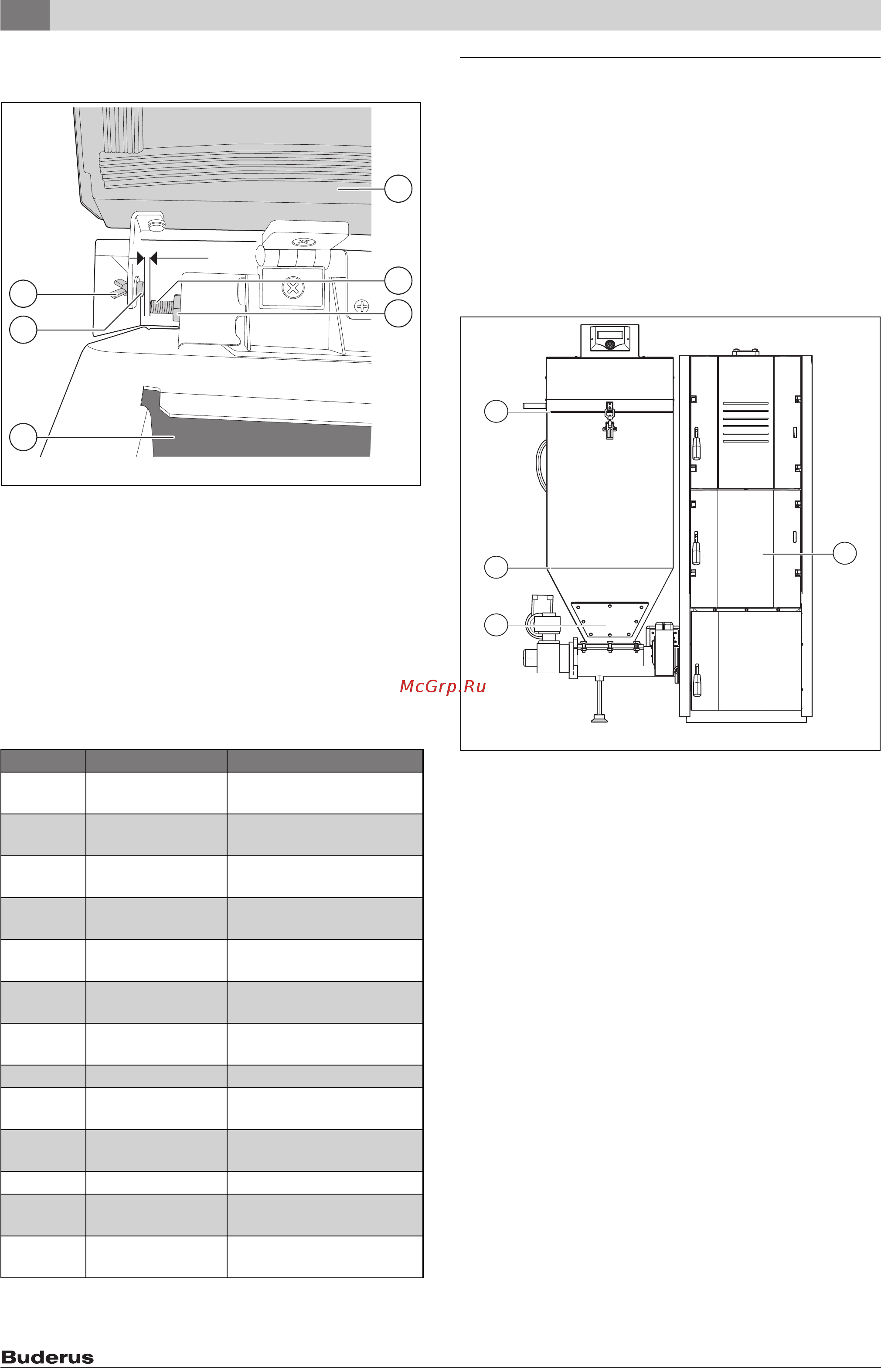

Рис. 23 Установка датчика крышки
[1] Крышка бункера
[2] Датчик крышки
[3] Гайка
[4] Загрузочный люк
[5] Магнит
[6] Винт (M3 x 9 мм) и гайка (дополнительная комплектация)
Уложите провода в кабельный канал и закрепите от выпадения.
Провода нигде не должны касаться горячих частей котла.
Отсоедините неиспользуемые датчики и подключения от клемм
системы управления и удалите их.
Установите опциональные комплектующие системы управления.
6 Обслуживание котла
Котёл работает в автоматическом режиме с периодическим
обслуживанием.
Минимальная продолжительность работы котла с номинальной
теплопроизводительностью: около 30 ч
Топливо из бункера автоматически подаётся шнеком. Бункер можно
заполнять до нижней кромки загрузочного отверстия.
Рекомендуемое минимальное заполнение топливом - до перехода
вертикальных стенок к воронке.
Для контроля пламени осторожно откройте контрольную дверь [4]
теплообменника.
Рис. 24 Высота загрузки
[1] Максимальная загрузка
[2] Минимальная загрузка
[3] Крышка аварийной выгрузки
[4] Контрольная дверь
6.1 Проверка перед пуском в эксплуатацию
Обязательные действия перед пуском котла:
Монтаж должен выполняться силами специализированного
предприятия, получившего разрешение от соответствующего
органа (например, министерства охраны окружающей среды).
Проверьте по документации монтаж дымовой трубы,
электрооборудования и системы отопления.
Проверьте расширительный бак.
Расширительный бак должен иметь рассчитанный объём и быть
отрегулированным на соответствующее давление
( глава 5.2.1, стр. 16).
Заполните отопительный контур и удалите воздух:
Выполняйте местные нормы и правила.
Мы рекомендуем работать в закрытом контуре с давлением
как минимум > 1 бар.
Чтобы котёл не повредился в результате термошока,
заполняйте его водой только в остывшем состоянии.
Проверьте герметичность отопительной системы
( глава 5.2.2, стр. 17).
Проверьте подключение подачи воздуха и отвода дымовых газов
( глава 5.3, стр. 18).
Контакт Провод Наименование
ADD_PUMP ADDITIONAL PUMP Провод подключения
дополнительного насоса
ADD_S ADDITIONAL SENSOR Дополнительный датчик
температуры
CH_PUMP CH PUMP Сетевой провод насоса
отопительного контура
CH_S CH SENSOR Датчик температуры котловой
воды
COVER_S TANK COVER SENSOR Провод подключения датчика
крышки
FAN FAN CABLE Провод подключения
вентилятора
FAN HALL FAN HALL SENSOR Датчик частоты вращения
вентилятора
FEEDER FEEDER CABLE Провод подключения шнека
FEED_S FEEDER SENSOR Провод подключения датчика
температуры шнека
FLUEGAS_S FLUE GAS SENSOR Датчик температуры дымовых
газов
POWER POWER 230 V/AC Подключение к сети 230 V/AC
Room
regulator
Room regulator Подключение комнатного
термостата вкл/выкл
STB Предохранительный
температурный датчик
Таб. 12 Подключенные провода
2 mm
3
1
2
6
4
5
6 720 810 581-09.1T
6 720 807 462-03.2T
4
1
2
3
