6 Обслуживание котла
Logano G221A – 6 720 810 993 (2015/07)
24

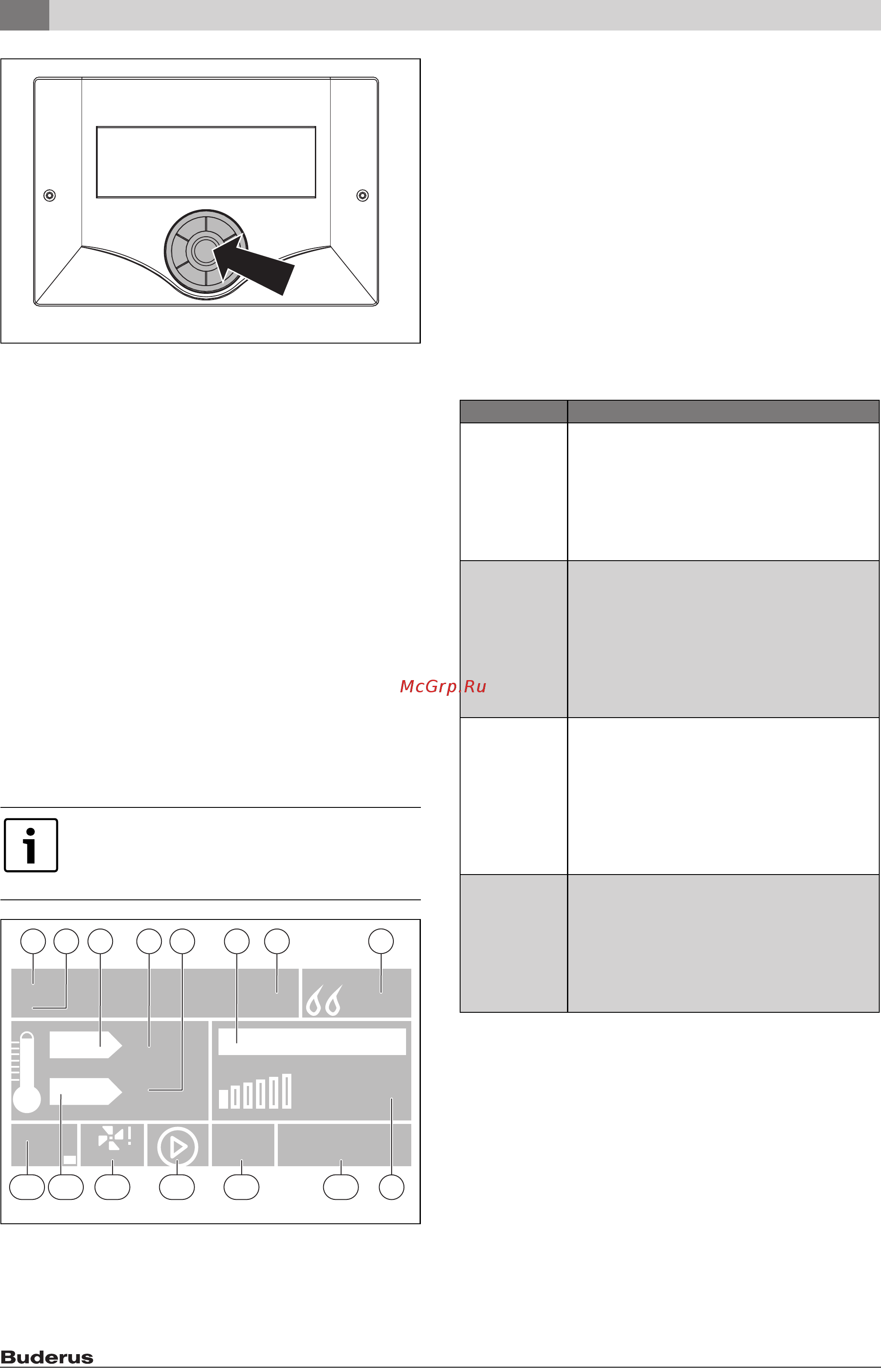

Рис. 26 Подтвердить значение параметра/выбор нажатием на
ручку управления
6.4.1 Стандартная индикация
Во время нормальной работы на дисплее показана стандартная
индикация.
▶ Нажмите на ручку управления, чтобы перейти к первому уровню
меню.
Будут показаны основные меню.
▶ Выберите требуемое меню поворотом ручки управления и
подтвердите нажатием на ручку управления.
Будут показаны доступные для выбора параметры или другой
уровень меню.
▶ Выберите нужный параметр поворотом ручки управления и
подтвердите нажатием на ручку управления.
▶ Измените значение параметра поворотом ручки управления.
На дисплее появится Подтвердить.
▶ Нажмите на ручку управления, чтобы подтвердить новое
значение параметра.
-или-
▶ Выберите Отмена, если не хотите подтверждать изменение
параметра.
▶ Выберите Выход, чтобы выйти из текущего меню.
Рис. 27 Настройка отопления: рабочие параметры котла
[1] Режим работы насосов
[2] Режим работы
[3] Фактическая температура котловой воды
[4] Температура в °C
[5] Температура в °C
[6] Вентилятор
[7] Уровень загрузки бункера, Состояние комнатного термостата
[8] Время, дата, температура дымовых газов
[9] Мощность вентилятора в %
[10] Выбранное топливо
[11] Состояние загрузочного насоса бака-водонагревателя/
дополнительного насоса
[12] Состояние насоса котлового контура (ОК)
[13] % мощности вентилятора и состояние вентилятора
[14] Заданная температура воды в системе отопления
[15] Состояние и температура шнека
Это показание может меняться в зависимости от фактического
подключения, конфигурации отопительной системы и выбранных
функций системы управления.
6.4.2 Определения
Показываемые уровни и параметры зависят от
установленных модулей и предварительных настроек.
Параметры, которые не требуются для выбранной
функции, не показываются.
6 720 807 462-05.1T
6 720 807 462-06.3T
1 2 43 5
8
6 7
131415
9
12 11 10
Режим работы Пояснение
Режим
разогрева
Режим разогрева начинается с подтверждения
запроса разогрева на дисплее. На дисплее
показано PID: Зажигание и остаётся минимум до
тех пор, пока температура дымовых газов не
достигнет 55 °C (минимальная температура
дымовых газов) и будет поддерживаться в
течение 30 секунд.
Принцип
действия
После режима разогрева регулятор
переключается на режим отопления. На дисплее
показано PID: Работа.
PID: Работа - это обозначение регулируемого
режима отопления. Происходит автоматическое
управление подачей топлива и вентилятора.
Регулятор поддерживает температуру котла на
уровне заданной температуры.
Режим
понижения
Если температура котла превышает заданную
температуру на 5 °C, то автоматически
активируется режим понижения. В этом случае
снижается температура котла. Отопительная
система переходит из режима PID: Работа в
режим понижения (в соответствии с
параметрами меню монтажника).
На дисплее показано PID: Понижение.
Догорание Если температура дымовых газов опускается
ниже 37 °C (граница догорания) и не повышается
в течение следующих 300 секунд (заданная
продолжительность догорания), то отопительная
система переключается в режим догорания.
Вентилятор выключается.
На дисплее показано PID: Догорание.
Таб. 13 Определения режимов работы
