5 Монтаж
Logano G221A – 6 720 810 993 (2015/07)
21
5.5 Электрический монтаж
Котёл имеет гибкий сетевой провод и вилку для подключения к
электросети.
Система управления регулирует подачу топлива, работу
вентилятора, насоса отопительного контура и загрузочного насоса
бака-водонагревателя.
К системе управления можно подключить взаимодействующий
комнатный термостат RS или обычный термостат On/Off, а также
модуль для управления отопительными контурами, GSM-модуль для
управления с мобильного телефона или модуль для подключения к
компьютерной сети.
Перед монтажом учтите следующее:
• Всё электрическое оборудование на котле, напрямую или
косвенно подверженное воздействию высоких температур,
должно быть рассчитано на эти температуры.
• Прокладывайте провода на расстоянии от горячих деталей котла
и по возможности в предусмотренных для них кабельных
каналах или укладывайте поверх изоляции котла.
• Все электрические соединения, подключение приборов
безопасности и установку предохранителей должны выполнять
специалисты-электрики с соблюдением действующих норм и
правил, а также местных инструкций.
• Выполняйте электрические подключения как жёсткое
подключение в соответствии с местными требованиями.
• Электрические подключения выполняются в соответствии со
схемой соединений системы управления ( рис. 37, стр. 37).
• При монтаже оборудования обеспечьте надёжное заземление.
• Перед открытием системы управления отключите ее на всех
фазах и обеспечьте защиту от случайного включения.
• Попытки неправильно вставить штекеры под напряжением могут
привести к повреждению системы управления и к опасному
поражению электрическим током.
В режиме отопления на дисплее показываются необходимые
параметры.
Система управления использует регулирование типа ПИД, которое
непрерывно регулирует мощность вентилятора и подачу топлива на
основании измеренной температуры котловой воды и температуры
дымовых газов. Поэтому температура котловой воды остаётся
стабильной.
Таким образом достигается меньший расход топлива, меньшие
значения выбросов вредных веществ и увеличенный срок службы
теплообменника.
5.5.1 Электрическое подключение
Частично сетевые кабели подключены к системе управления.
Выполните следующие электрические подключения в соответствии
с электросхемой ( рис. 37, стр. 37):
▶ Закрепите систему управления винтами на верхней крышке
бункера ( глава 5.4.6 и глава 5.4.7, стр. 20).
▶ Уложите провода в кабельный канал и закрепите от выпадения.
Провода не должны касаться горячих частей котла
(максимальная температура проводов 65 °C).
Подключения
• Подключение к электросети
• Провод насоса ОК- подключите к насосу отопительного контура.
• Провод насоса ГВС- к загрузочному насосу бака-
водонагревателя.
• Провод шнека - подключите к штекерному разъёму шнека.
• Провод вентилятора - подключите к штекерному разъёму
вентилятора.
• Провод датчика частоты вращения вентилятора - подключите к
штекерному разъёму датчика частоты вращения вентилятора.
• Датчик температуры котловой воды и предохранительный
ограничитель температуры (STB) – установите в погружную
гильзу на верхней стороне котла ( рис. 15, [2], стр. 19).
Закрепите датчики пружинным фиксатором.
• Датчик температуры бака-водонагревателя TUV — установите в
бак-водонагреватель.
• Датчик температуры шнека – установите на корпусе шнека
( рис. 1, [4], стр. 6).

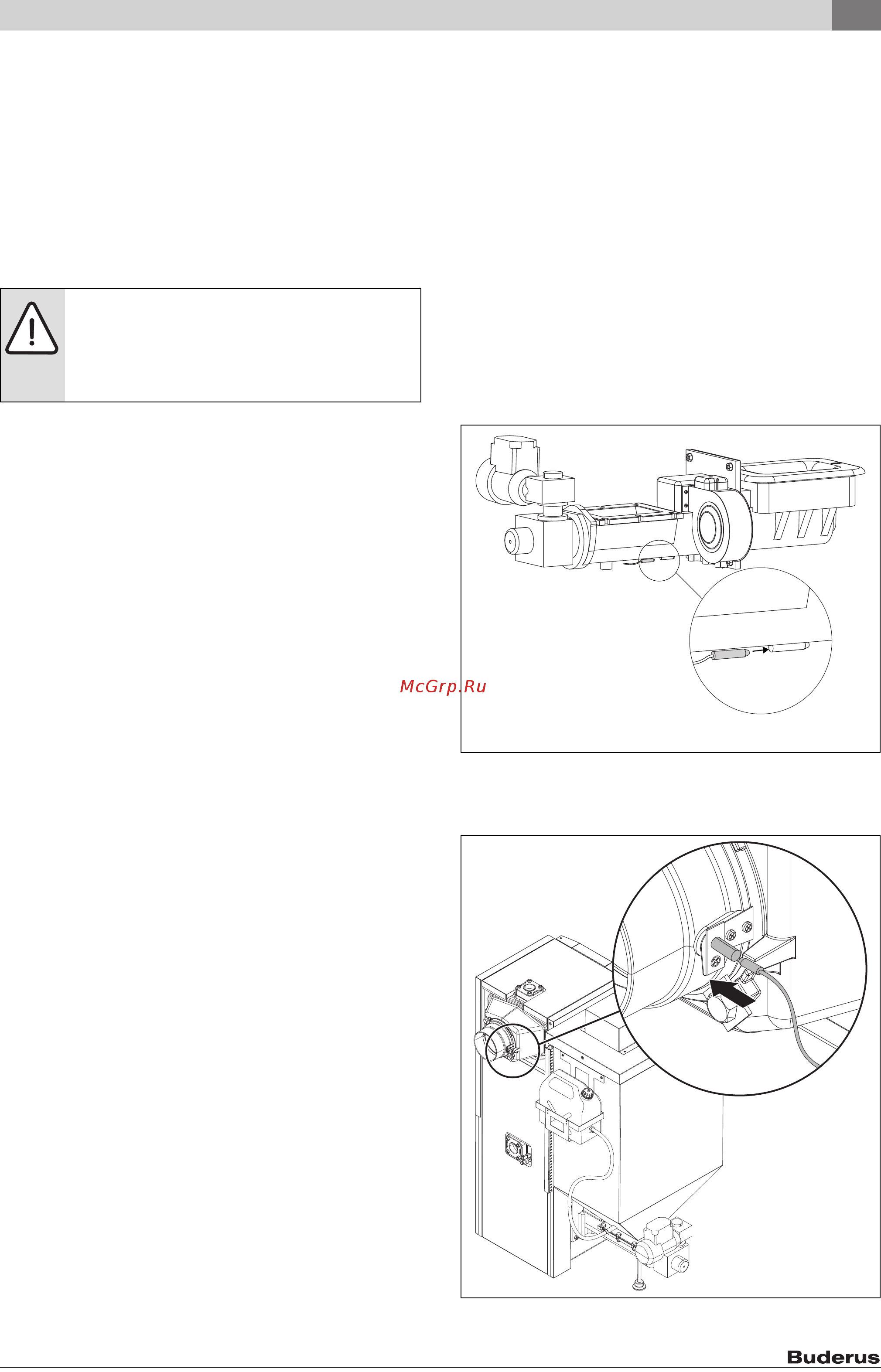

Рис. 21 Установка датчика температуры шнека на корпусе шнека
• Закрепите датчик температуры дымовых газов в трубе системы
отвода дымовых газов.
Рис. 22 Установка датчика температуры дымовых газов
УВЕДОМЛЕНИЕ: возможно повреждение
оборудования из-за невыполнения требований
инструкций!
▶ Выполняйте требования инструкций на котёл и
всё установленное оборудование.
6 720 808 462-21.1T
6 720 807 462-31.1T
