6 Обслуживание котла

Logano G221A – 6 720 810 993 (2015/07)

6.4.3 Главное меню

6.4.4 Выбор стандартной индикации

В этой опции можно выбрать стандартную индикацию, которая будет

показана на дисплее. При установки дополнительных модулей

можно выбрать, какие будут показаны параметры котла или

смесительных клапанов 1 и 2.

Для выбора варианта индикации нажмите кнопку EXIT в рабочих

настройках.

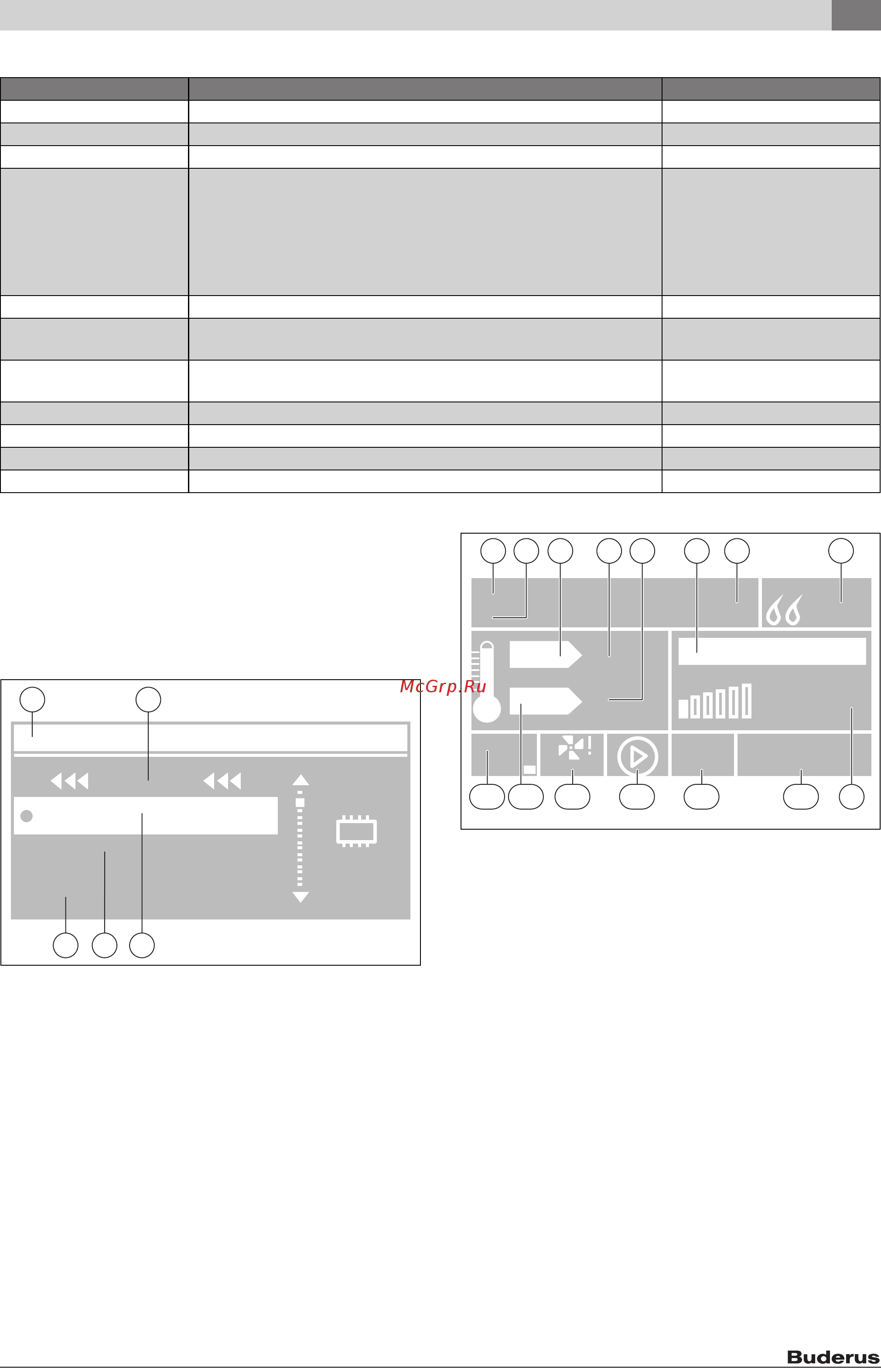

Рис. 28 Выбор стандартной индикации

[1] Индикация

[2] Выход

[3] Индикация отопительного контура

[4] Клапан 1 (если подключается модуль отопительного контура)

[5] Клапан 2 (если подключается модуль отопительного контура)

Рис. 29 Стандартная индикация параметров котла

[1] Режим работы насосов

[2] Режим работы

[3] Фактическая температура котловой воды

[4] Температура в °C

[5] Температура в °C

[6] Вентилятор

[7] Уровень загрузки бункера, Состояние комнатного термостата

[8] Время, дата, температура дымовых газов

[9] Мощность вентилятора в %

[10] Выбранное топливо

[11] Состояние загрузочного насоса бака-водонагревателя/

дополнительного насоса

[12] Состояние насоса котлового контура (ОК)

[13] % мощности вентилятора и состояние вентилятора

[14] Заданная температура воды в системе отопления

[15] Состояние и температура шнека

Функция Пояснение Дальнейшая информация

Выход Возврат к предыдущему меню или к предыдущей индикации –

Розжиг Режим разогрева котла –

Ручной режим Ручной режим шнека, вентилятора, насосов и клапанов. Глава 6.4.7, стр. 26

Выбор топлива Выбор топлива:

• Бурый уголь

• Каменный уголь

• Пеллеты

• коэффициент коррекции вентилятора

• коэффициент коррекции подающего шнека

Регулятор имеет для выбранного

топлива предустановленные

значения. Настройки можно

изменять в следующих пределах:

• Вентилятор: – 25 % ... +16 %

• Шнек: – 30 % ... +30 %

Бункер Индикация, показывающая, что бункер заполнен Глава 9.2.5, стр. 33

Заданная температура

воды в системе отопления

Регулировка температуры котловой воды в допустимом диапазоне

45 °C...80 °C

–

Заданная температура ГВС Регулировка заданной температуры горячей воды в допустимом диапазоне

40 °C...75 °C

Глава 6.4.6, стр. 26

Недельная программа Выбор и настройка программы управления котлом Глава 6.4.8, стр. 26

Рабочие настройки Настройки отдельных параметров для специалистов Глава 6.4.9, стр. 27

Сервисное меню Другие уровни настройки параметров для специалистов (код доступа) Глава 6.4.9, стр. 27

Информация о программе Сведения о типе регулятора и версии программного обеспечения Глава 6.4.11, стр. 28

Таб. 14 Главное меню
