2 Информация об изделии
Logano G221A – 6 720 810 993 (2015/07)
8
2.10 Комплект поставки
При получении котла выполните следующее:
▶ При получении груза проверьте целостность упаковки.
▶ Проверьте комплектность поставки.
▶ При утилизации упаковки соблюдайте экологические нормы.

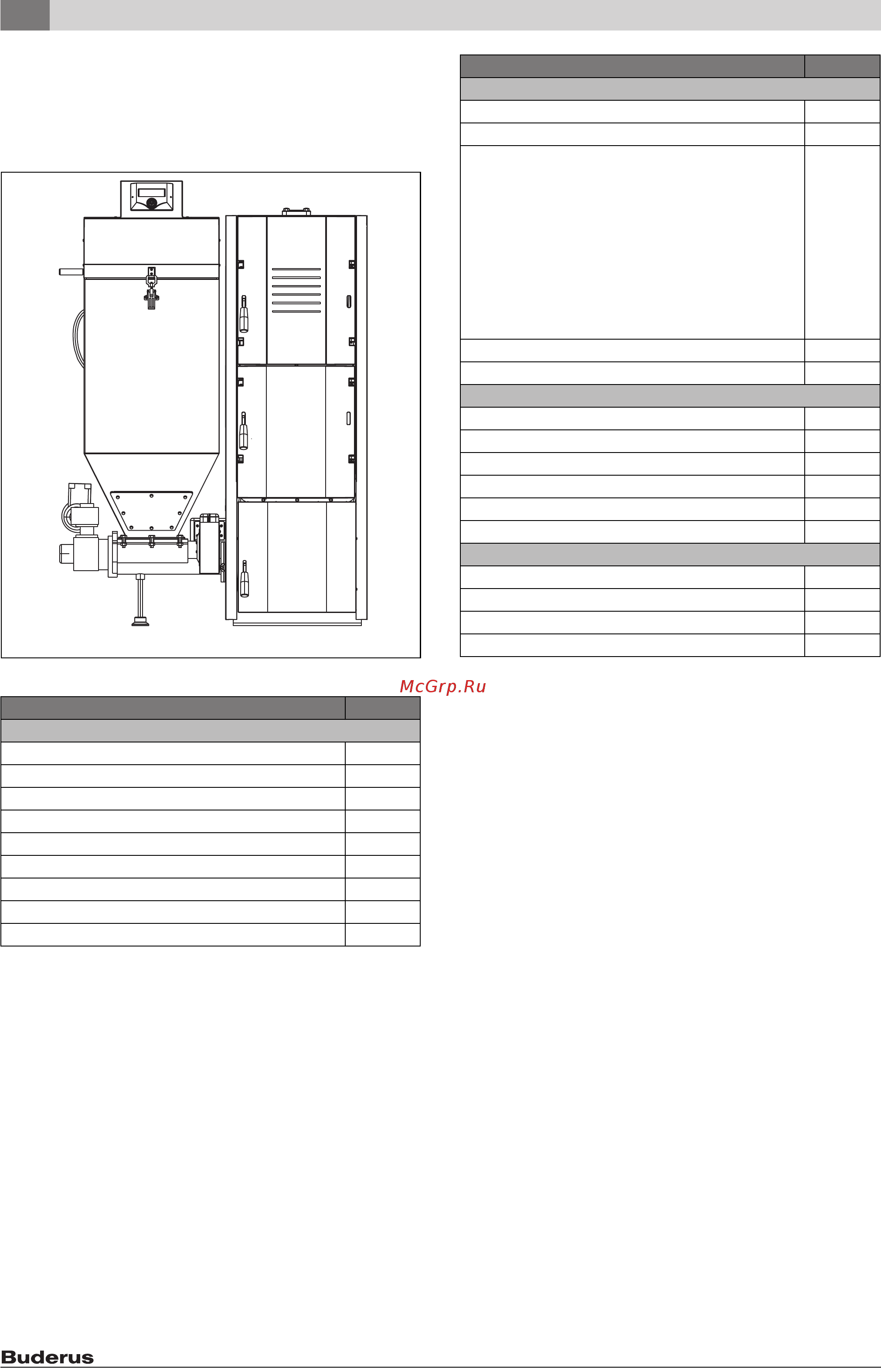

Рис. 3 Комплект поставки
Узел /единица поставки шт.
Базовый комплект поставки котла
Котёл со шнеком, бункером и вентилятором 1
Резиновый амортизатор 1
Регулятор с проводами и датчиками 1
Заводская табличка котла 1
Уплотнение для фланца шнека 1
Камни топочной камеры (шамот) 2
Рассекатель 1
Кран для заполнения и слива 1
Крепление датчика (пружина) 1
Таб. 3 Комплект поставки
6 720 807 462-17.1T
Облицовка, инструмент для очистки
Щетка для чистки 1
Кочерга 1
Комплект панелей с изоляцией
• Передняя панель
• Левая боковая стенка с вырезом для шнека
• Правая боковая стенка без выреза
• Задняя стенка
• Крышка котла
• Облицовка топочной камеры
• Облицовка крышки бункера
• Облицовка бункера
1
Кронштейн для крепления боковых панелей 2
Изоляция облицовки двери топочной камеры 1
В пакете
Винт M5 x 10 6
Винт M4 x 16 11
Барашковая гайка 1
Винт с потайной головкой 1
Самонарезающий винт 4
Плоская шайба 5
Система тушения
Шланг 1
Зажимной хомут 2
Кронштейн крепления канистры 1
Канистра с переходником 1
Узел /единица поставки шт.
Таб. 3 Комплект поставки
