5 Монтаж

Logano G221A – 6 720 810 993 (2015/07)

5.4.5 Установка передней панели

▶ Вставьте панель [1] сверху и снизу на дверь котла.

▶ Закрепите панель винтами сверху и снизу на внутренней стороне

двери котла.

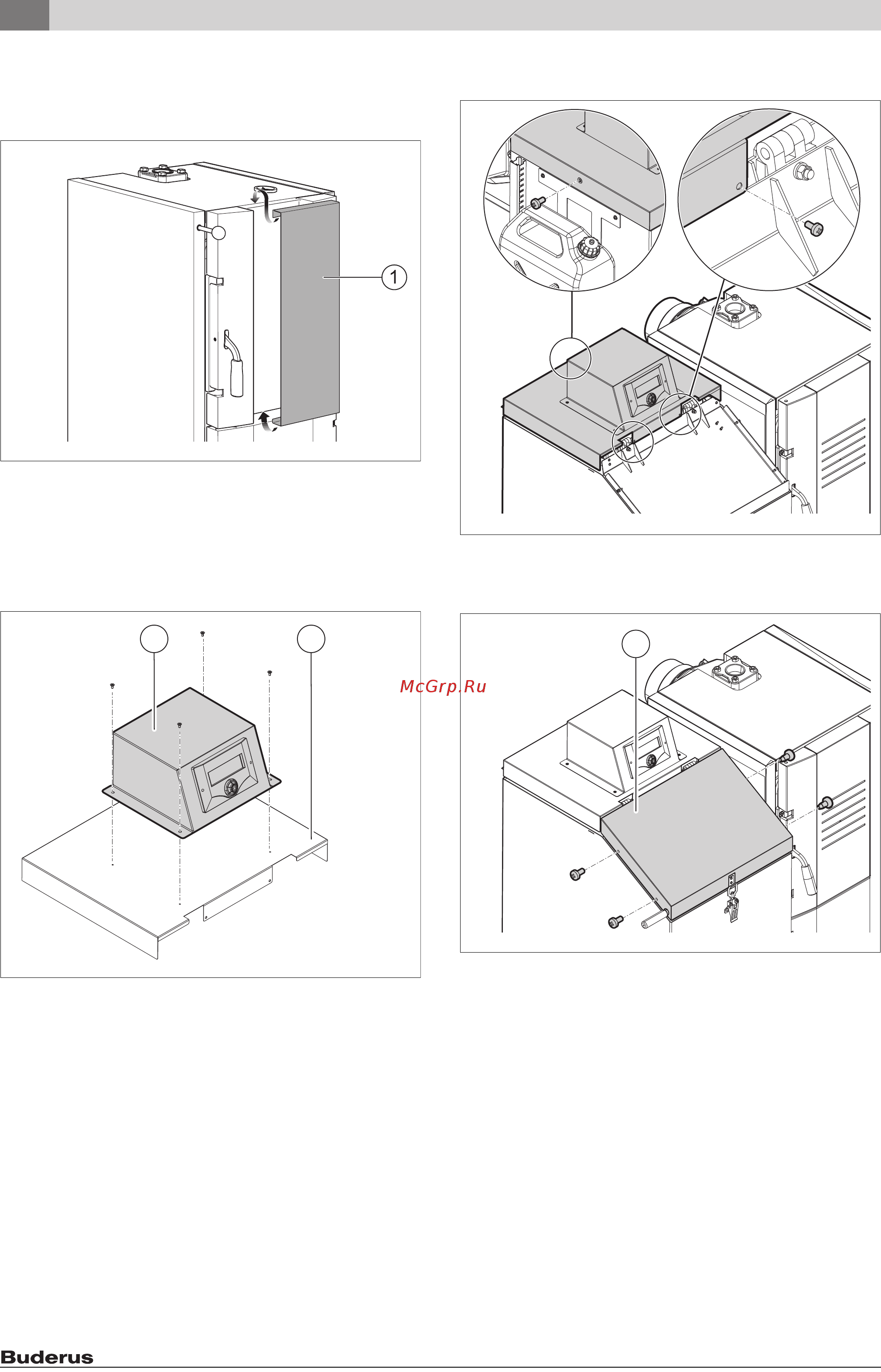

Рис. 17 Установка передней панели

[1] Передняя панель

5.4.6 Установка системы управления

▶ Проведите провода датчиков температуры подающей линии и

STB через вырез в крышке котла ( глава 5.5.1, стр. 21).

▶ Закрепите винтами систему управления на облицовке бункера.

Рис. 18 Монтаж системы управления

[1] Система управления

[2] Облицовка бункера

5.4.7 Установка облицовки

▶ Закрепите облицовку бункера винтами.

Рис. 19 Установка облицовки бункера

▶ Положите облицовку крышки бункера на крышку и закрепите с

боков винтами.

Рис. 20 Установка облицовки крышки бункера

[1] Облицовка крышки бункера

6 720 807 462-24.1T

6 720 807 462-28.1T

1 2

6 720 807 462-29.1T

6 720 807 462-30.1T
