Руководство по установке для серии AT-GS900MX (VCStack)

105

Установка трансиверов SFP в слоты 25 и 26 на 26-портовых

коммутаторах или в слоты 49 и 50 на 50-портовых коммутаторах

производится следующим образом:

1. Выньте пылезащитную заглушку из слота трансивера на

коммутаторе. См. рис.52 на стр. 105.

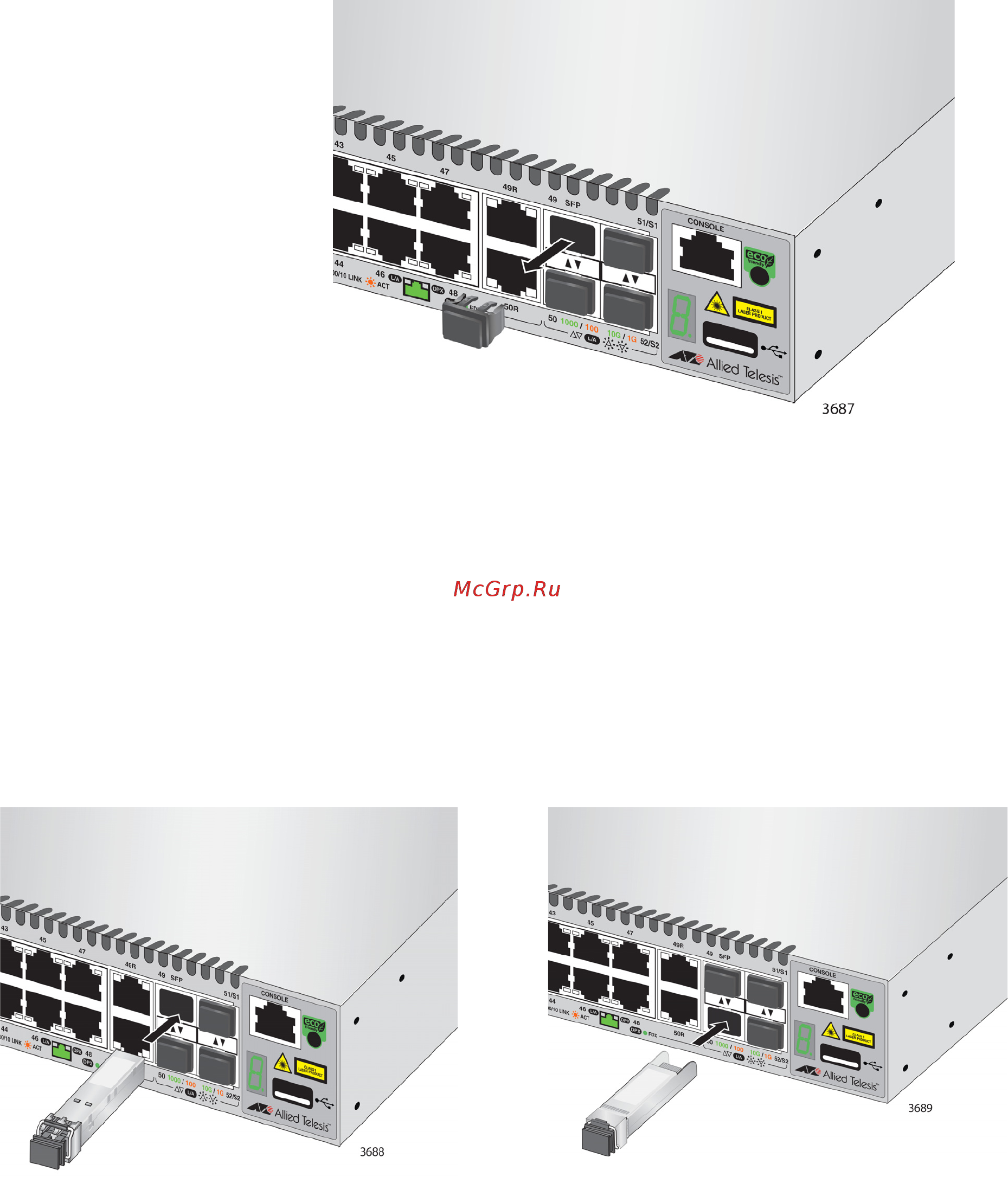

Рисунок 52. Удаление пылезащитной заглушки из порта SFP

2. Выньте трансивер из транспортировочной упаковки и сохраните

упаковочные материалы в надежном месте.

3. Если

трансивер устанавливается в верхний слот, возьмите его

таким образом, чтобы рукоятка была сверху. Если трансивер

устанавливается в нижний слот, возьмите его таким образом,

чтобы рукоятка была снизу.

4. Задвиньте трансивер в слот, как это показано на рис.53, пока он

не зафиксируется со щелчком.

Рисунок 53. Установка SFP-трансивера
