Глава 8: Подключение кабелей к сетевым портам

106

Примечание

Если вы готовы подключить оптический кабель к трансиверу,

переходите к следующему шагу. В противном случае повторите

шаги с 1 по 4, чтобы установить в коммутатор еще один

трансивер.

5. Снимите пылезащитную крышку с трансивера SFP, как это

показано на рис. 54.

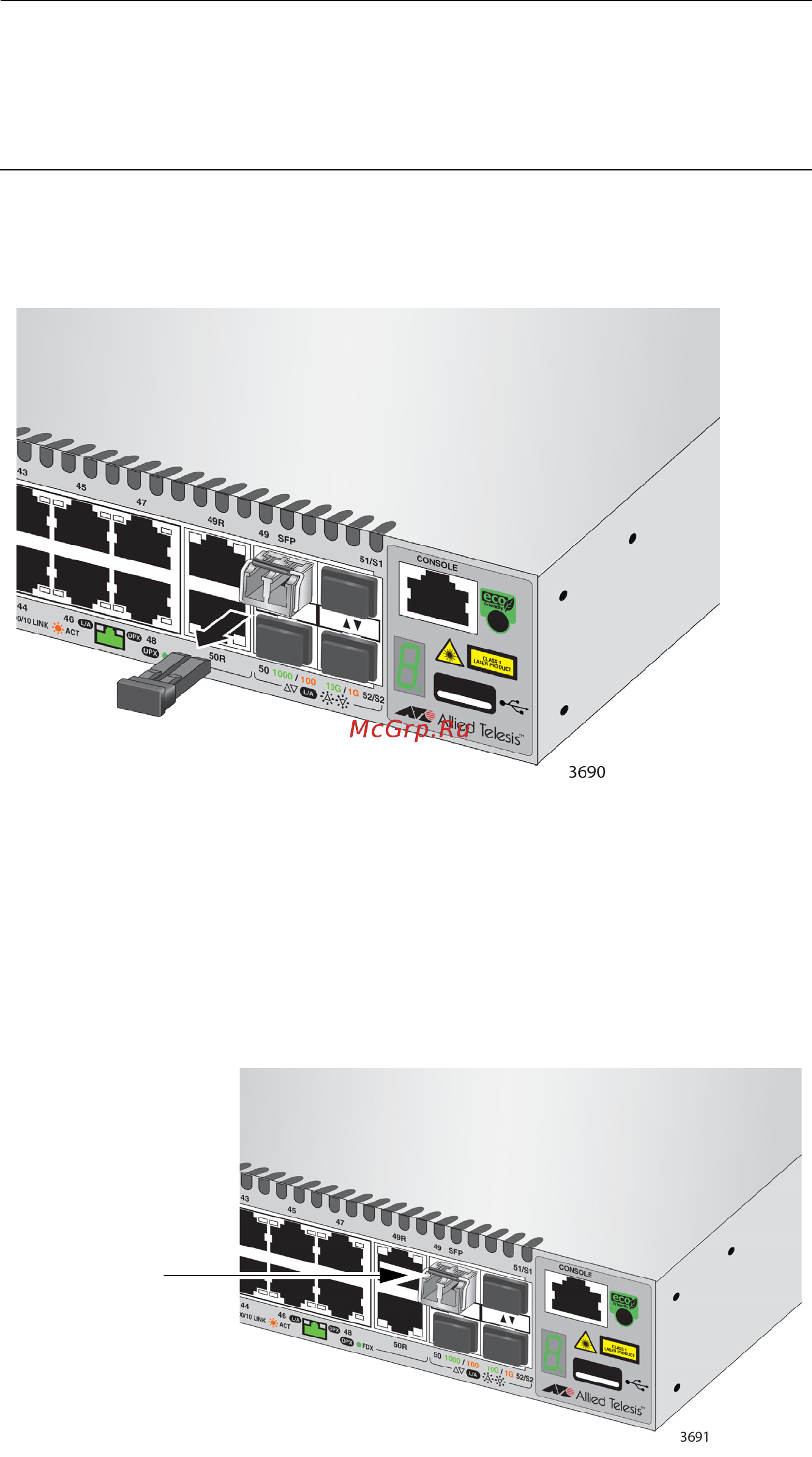

Рисунок 54. Снятие пылезащитной крышки с трансивера SFP

6. Проверьте положение рукоятки трансивера SFP. Если трансивер

установлен в верхнем слоте, убедитесь, что его рукоятка

находится в верхнем положении, как это показано на рис. 55.

Если трансивер установлен нижнем слоте, убедитесь, что его

рукоятка находится

в нижнем положении.

Рисунок 55. Вертикальное расположение рукоятки SFP-модуля

Рукоятка

SFP-модуля
