Руководство по установке для серии AT-GS900MX (VCStack)
107
7. Присоедините оптоволоконный кабель к трансиверу, как показано
на рис. 56 на стр. 107. Коннектор кабеля должен плотно входить в
разъем, а лапка должна фиксировать коннектор в разъеме.

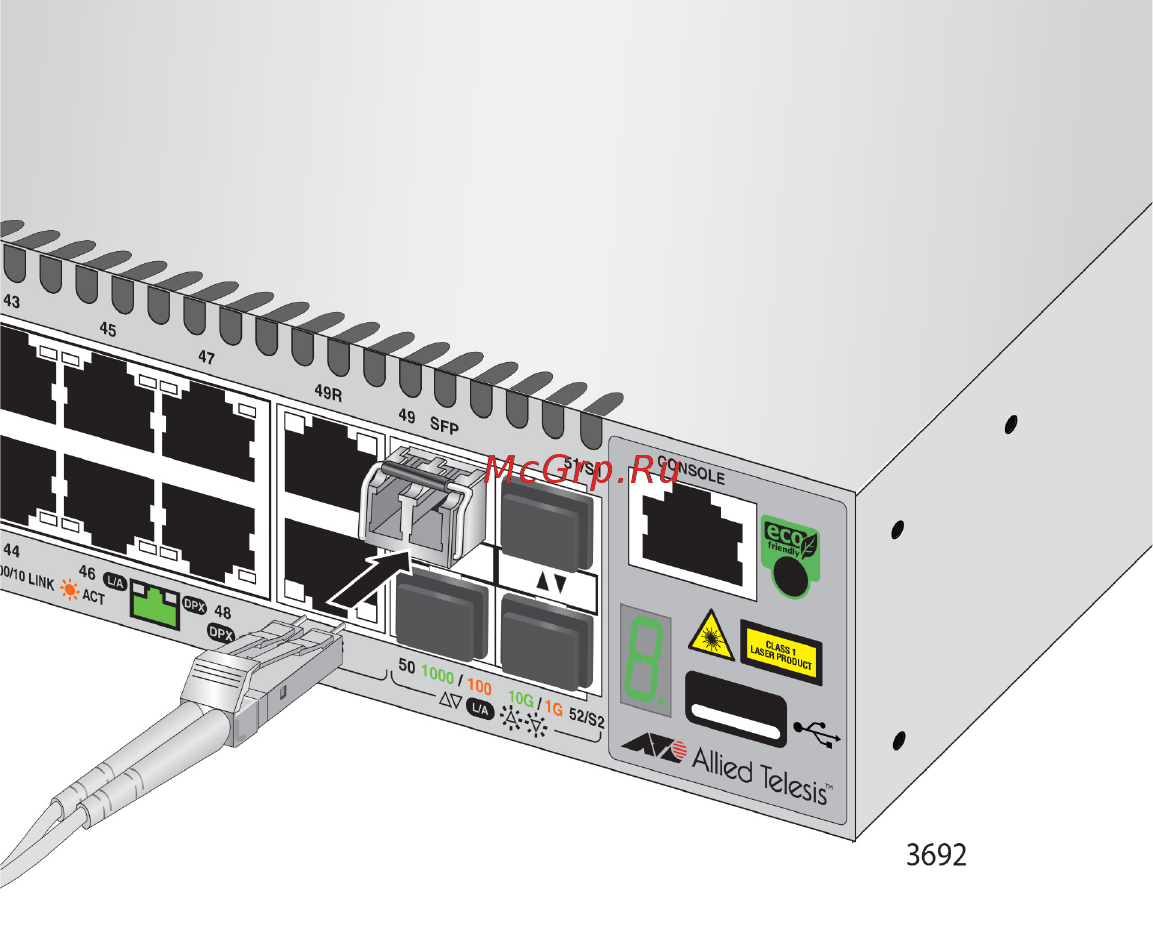

Рисунок 56. Присоединение оптоволоконного кабеля к трансиверу
SFP
8. Повторите процедуру, если необходимо установить еще один
трансивер.
На этом процедура установки коммутатора завершена. При
возникновении проблем обратитесь
к гл.9, ”Устранение
неисправностей” на стр. 109.
