5 Установка
14 Руководство по установке и техническому обслуживанию turboTEC pro, turboTEC plus 0020195935_01

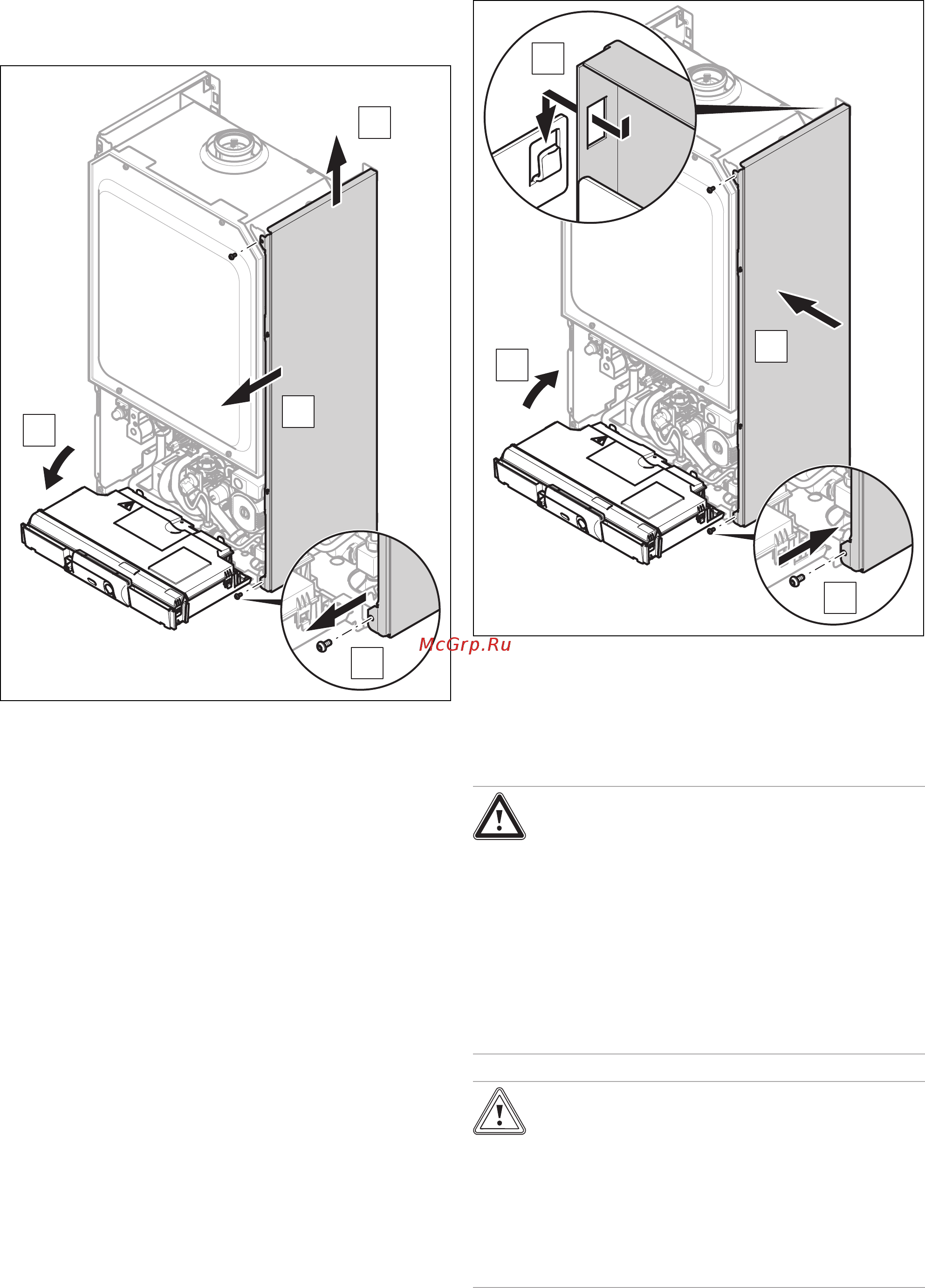

4.10 Демонтаж/монтаж боковой части
4.10.1 Демонтаж боковой части
1. Демонтируйте переднюю облицовку. (→ страница 13)
A
C
D
B
2. Демонтируйте боковую часть, как показано на ри-
сунке.
4.10.2 Монтаж боковой части
D
A
C
B
▶ Выполните монтаж боковую часть, как показано на
рисунке.
5 Установка
Опасность!
Опасность ошпаривания и/или риск по-
вреждение изделия из-за ненадлежащей
установки и вытекания вследствие этого
воды!
Механическое напряжение на присоеди-
нительных трубопроводах может вызвать
нарушение герметичности.
▶ Обеспечьте монтаж присоединитель-
ных трубопроводов без механического
напряжения.
Осторожно!
Риск материального ущерба в резуль-
тате загрязнения труб!
Посторонние предметы, такие как остатки
шлака от сварки или грязь в трубопрово-
дах, могут вызвать повреждение прибора.
▶ Перед установкой тщательно промойте
систему отопления.
