Осмотр и техобслуживание 10
0020195935_01 turboTEC pro, turboTEC plus Руководство по установке и техническому обслуживанию 27
Индика-
ция
Программа
тестов
Действие
T.08 Проверка го-
релки
Изделие запускается и
переходит на минималь-
ную нагрузку. На дисплее
отображается температура
теплоносителя в подающей
линии.
10.4 Самотест. электрон
Меню → Уровень спец-та → Программы тестов → Само-
проверка
С помощью самотестирования электроники вы можете
выполнить проверку электронной платы.
10.5 Подготовка к работам по очистке
▶ Временно выведите изделие из эксплуатации
(→ страница 30).
▶ Демонтируйте переднюю облицовку. (→ страница 13)
▶ Снимите крышку камеры сгорания. (→ страница 13)
▶ Откиньте блок электроники вниз и обеспечьте защиту
блока электроники от брызг воды.

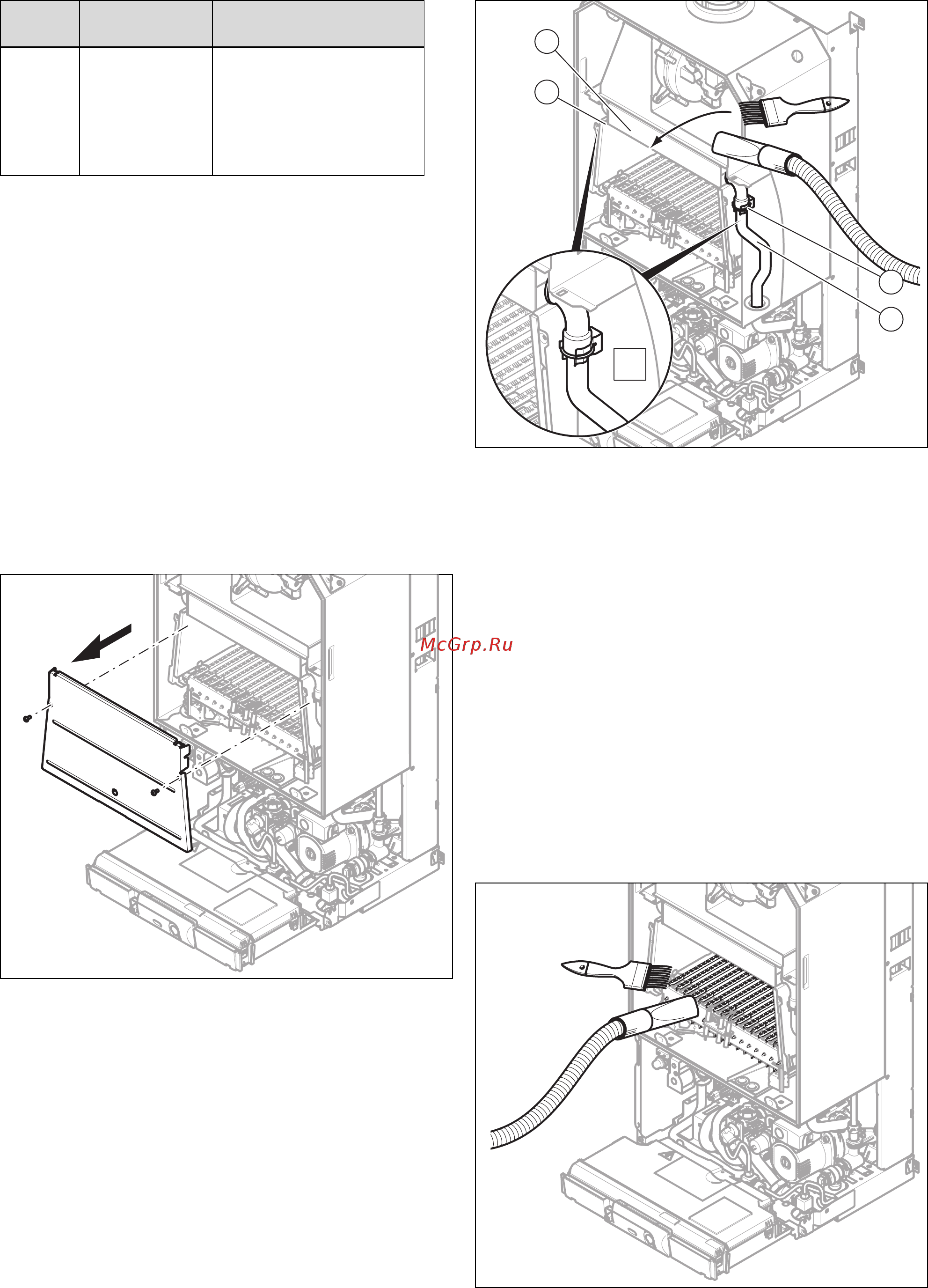

10.5.1 Очистка теплообменника
1. Открутите винты на металлическом листе камеры
сгоранияи извлеките металлический лист.
A
1
2
3
1
2. Снимите скобы на трубе подающей и обратной ли-
нии (1).
3. Демонтируйте верхнюю трубу подающей и обратной
линии (2).
4. Извлеките теплообменник (3) вперед.
5. Очистите ребра теплообменника от продуктов сго-
рания.
6. Передвиньте теплообменник на место.
7. Выполните монтаж верхней трубы подающей и об-
ратной линии (2).
8. Закрепите скобы на трубе подающей и обратной
линии (1).
9. Сильно привинтите металлический лист камеры
сгорания винтами.
10.5.2 Очистка горелки
1. Открутите винты на металлическом листе камеры
сгорания и извлеките металлический лист.
2. Очистите горелку от продуктов сгорания.
3. Привинтите металлический лист камеры сгорания.
