Установка 5
0020195935_01 turboTEC pro, turboTEC plus Руководство по установке и техническому обслуживанию 17
5.6 Электромонтаж
Выполнять электромонтаж разрешается только квалифи-
цированным специалистам-электрикам.
Опасность!
Опасность для жизни в результате пора-
жения электрическим током!
Клеммы подключения к сети L и N посто-
янно находятся под напряжением, в том
числе при выключенном изделии.
▶ Отключите подвод электрического
тока.
▶ Предотвратите повторное включение
подвода электрического тока.

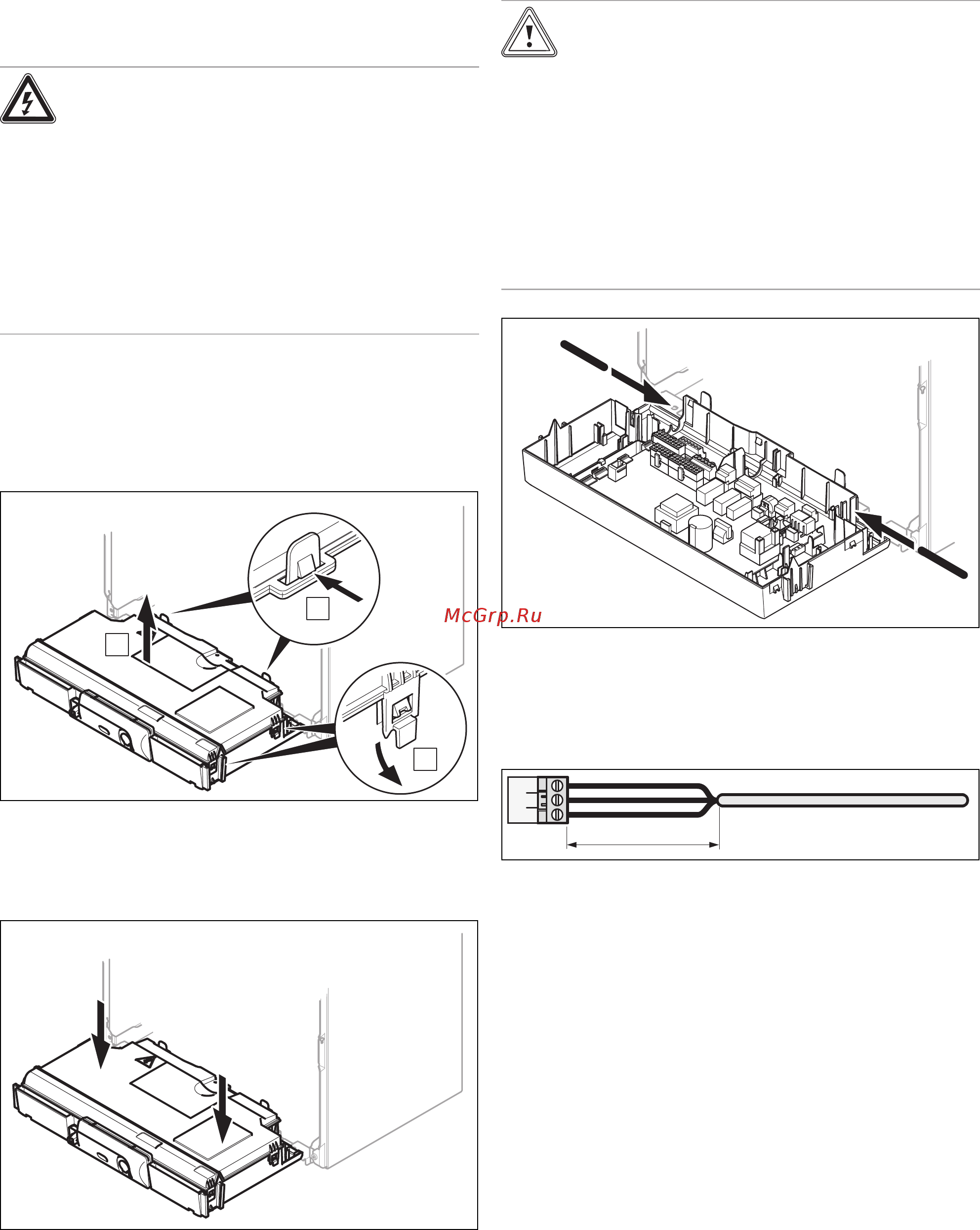

5.6.1 Открывание и закрывание блока
электроники
5.6.1.1 Открывание блока электроники
1. Демонтируйте переднюю облицовку. (→ страница 13)
A
B
C
2. Откройте блок электроники, как показано на ри-
сунке.
5.6.1.2 Закрывание блока электроники
▶ Закройте блок электроники, как показано на рисунке.
5.6.2 Выполнение электромонтажа
Осторожно!
Риск материального ущерба в резуль-
тате ненадлежащей установки!
При подключении сетевого напряжения к
несоответствующим штекерным клеммам
возможно разрушение блока электроники.
▶ Не подключайте сетевое напряжение к
клеммам eBUS (+/−).
▶ Подключайте провод для присоедине-
ния к сети только к обозначенным соот-
ветствующим образом клеммам.
220V
24V / eBUS
1. Проведите соединительные провода подсоединяе-
мых компонентов через кабельный ввод слева через
нижнюю сторону изделия.
2. Укоротите соединительные провода до подходящей
длины.
30 mm max.
3. Удаляйте внешнюю оплетку гибких проводов макс.
на 30 мм, чтобы предотвратить короткое замыкание
при освобождении одной жилы.
4. Убедитесь, что изоляция внутренних жил не была
повреждена во время удаления оплетки кабеля.
5. Снимайте изоляцию внутренних жил ровно
настолько, чтобы обеспечить надежное соединение.
6. Во избежание короткого замыкания, вызванного не-
закрепленными проводами, наденьте на освобо-
жденные от изоляции концы жил концевые муфты.
7. Навинтите соответствующий штекер на присоедини-
тельный провод.
8. Убедитесь, что все жилы механически прочно встав-
лены в штекерные клеммы штекера.
9. Вставьте штекер в соответствующее гнездо элек-
тронной платы.
10. Закрепите кабели в блоке электроники с помощью
кабельных зажимов.
