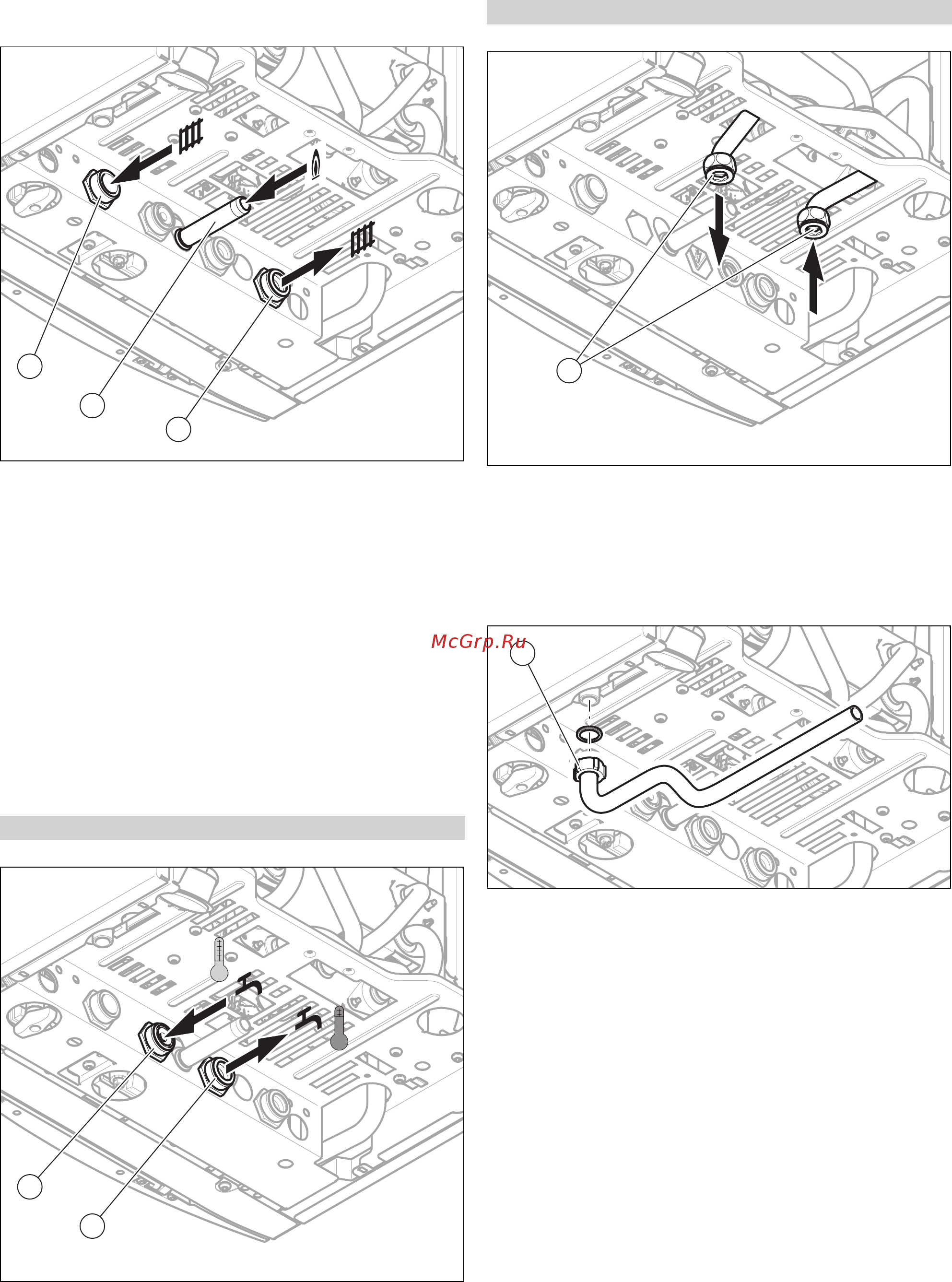

5 Установка
16 Руководство по установке и техническому обслуживанию turboTEC pro, turboTEC plus 0020195935_01
5.2 Установка подсоединения газа и
подающей/обратной линии системы
отопления
1
2
3
1. Выполните монтаж газопровода с помощью прила-
гаемого запорного крана к газовому штуцеру(2) без
механических напряжений.
2. Выполните монтаж подающей линии системы отоп-
ления (3) и обратной линии системы отопления (1)
согласно стандарту.
3. При необходимости используйте сервисные краны
из комплекта поставки.
4. Удалите воздух из газопровода.
5. Проверьте герметичность всех подключений.
5.3 Установка подключений воды
5.3.1 Установка подключения холодной и
горячей воды
Действительность: изделие с режимами отопления и ГВС
1
2
▶ Выполните подключение холодной воды (1) и подклю-
чение горячей воды (2) с помощью трубопроводов и
фитингов из комплекта поставки согласно требова-
ниям стандарта.
5.3.2 Подключение накопителя горячей воды
Действительность: изделие только с режимом отопления
1
▶ Подключите накопитель горячей воды согласно тре-
бованиям стандарта к соответствующим штуцерам
(1) изделия.
5.4 Подсоединение сбросного шланга к
предохранительному клапану изделия
1
1. Смонтируйте сбросной шланг (1) согласно изобра-
жению.
2. Сбросной шланг должен заканчиваться так, чтобы
при утечке воды или пара не ошпарились люди и не
повредились электрические детали.
3. Убедитесь, что конец шланга заметен.
5.5 Установка системы дымоходов
5.5.1 Монтаж и подсоединение системы
дымоходов/воздуховодов
1. Используемые системы воздуховодов/дымоходов
указаны в прилагаемом руководстве по монтажу
системы воздуховодов/дымоходов.
2. Выполните монтаж системы дымохо-
дов/воздуховодов в соответствии с руководством по
монтажу.
