7.2.6 Включение комфортного режима
Действительность: изделие с режимами отопления и ГВС
1. Поворачивайте вращающуюся ручку, пока на дис-
плее не будет отображаться комфортный режим.
2.
Для подтверждения нажмите .
7.2.7 Частичная нагрузка на отопление
Частичная нагрузка на отопление изделия настроена на
заводе на автоматический режим. Эту настройку потом
можно изменить в Меню диагностики.
7.2.8 Присваивание компонентов
дополнительному реле и реле
принадлежностей (1 и 2)
1. Если вы подключили к изделию дополнительные
компоненты, тогда присвойте эти компоненты Реле
принадлеж. (1 и 2).
2.
Для подтверждения нажмите .
7.2.9 Указание контактной информации
1. При желании в меню можно указать свой номер те-
лефона (макс. 16 цифр, без пробелов).
2.
Для подтверждения нажмите .
7.2.10 Завершение работы помощника запуска
▶ Если прохождение помощника запуска был успеш-
ным, тогда подтвердите с помощью .
◁ Помощник запуска закрывается и при следующем
включении изделия больше не запускается.
7.2.11 Запуск помощника запуска заново
1. Перейдите к меню Вкл. помощн. запуска.
2.
Для подтверждения нажмите .
7.3 Программы тестов
Меню → Уровень спец-та → Программы тестов
Кроме помощника запуска, необходимого для выполне-
ния ввода в эксплуатацию, технического обслуживания
и устранения неисправностей, вы можете также вызвать
следующие Программы тестов:
– Тестовые программы
– Меню функций
– Самотест. электрон.
7.4 Подготовка греющей воды
Осторожно!
Риск материального ущерба вследствие
добавления в греющую воду антифриза
или средств для защиты от коррозии!
Антифриз и средства для защиты от кор-
розии могут причинить изменения уплот-
нений, вызвать появление шумов при ра-
боте в режиме отопления и, возможно,
причинить дальнейший косвенный ущерб.
▶ Не используйте антифриз и средства
для защиты от коррозии.
7.5 Защита от недостаточного давления воды
Для надлежащей эксплуатации системы отопления по-
казания столбцовой диаграммы на дисплее должны на-
ходится примерно посередине (между предельными зна-
чениями, обозначенными пунктиром). Это соответствует
давлению наполнения между 0,1 МПа и 0,2 МПа (от 1,0
бар до 2,0 бар).
Если система отопления располагается на нескольких
этажах, могут потребоваться более высокие значения
давления наполнения, позволяющие избежать попада-
ния воздуха в систему отопления.
При выходе за нижний предел 0,08 МПа (0,8 бар) давле-
ния наполнения изделие сигнализирует о недостаточном
давлении, отображая на дисплее мигающими символами
значение давления. Если давление наполнения выходит
за нижний предел 0,05 МПа (0,5 бар), изделие выключа-
ется. На дисплее отображается F.22.
▶ Для повторного ввода в эксплуатацию долейте грею-
щую воду.
◁ До достижения давления 0,11 МПа (1,1 бар) или
выше на дисплее мигающими символами отобра-
жается значение давления.

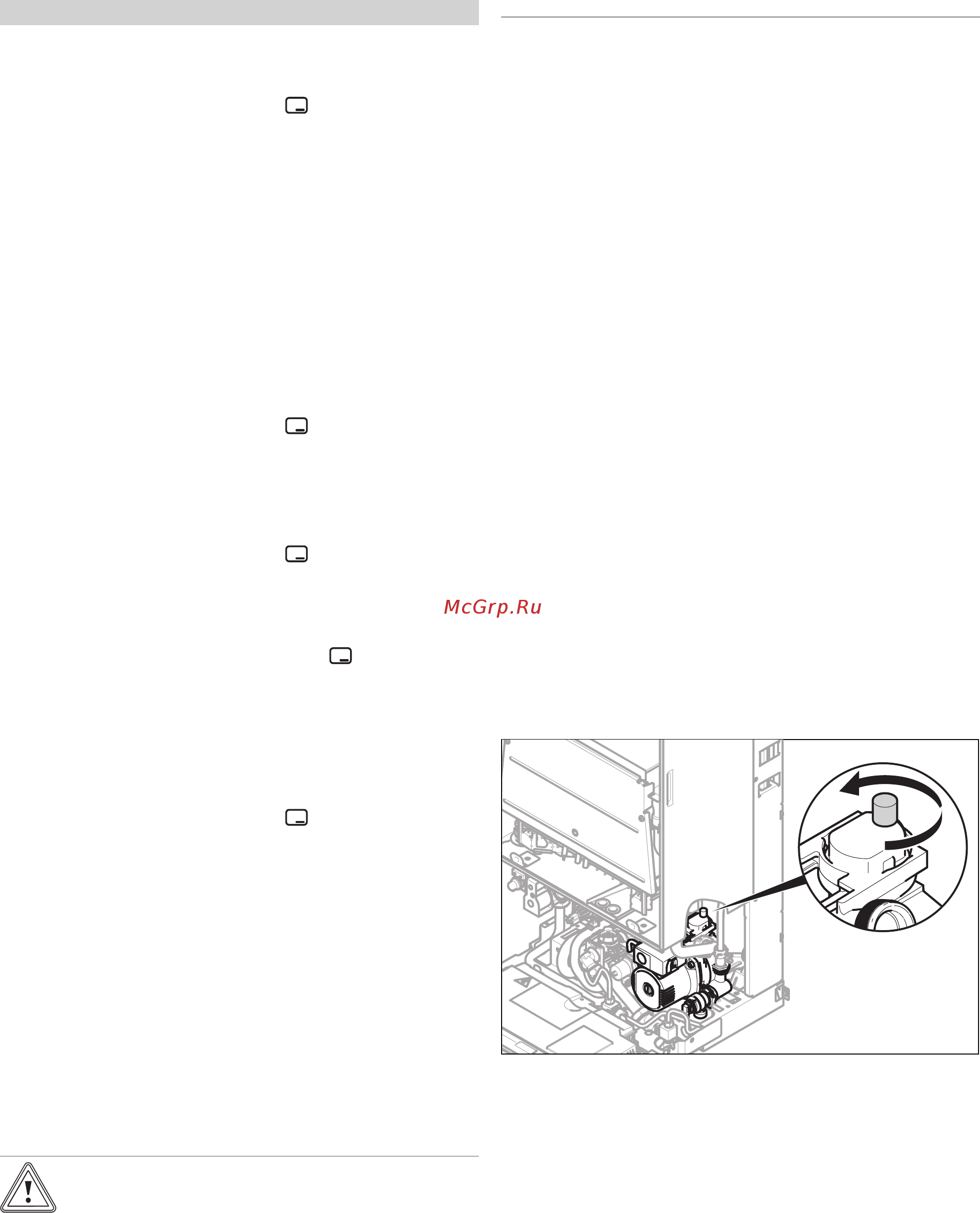

7.6 Наполнение системы отопления
1. Демонтируйте переднюю облицовку. (→ страница 13)
2. Перед наполнением системы отопления промойте
ее.
3. Поверните блок электроники вниз.
4. Снимите колпачок быстродействующего воздухоот-
водчика.
– Обороты: 1 … 2
5. Поднимите блок электроники вверх и защелкните
его.
6. Выберите тестовую программу P.06.
◁ Приоритетный переключающий клапан переме-
щается в среднее положение, насосы не рабо-
тают и изделие не переходит к работе в режиме
отопления.
