Ввод в эксплуатацию 7
0020195935_01 turboTEC pro, turboTEC plus Руководство по установке и техническому обслуживанию 23

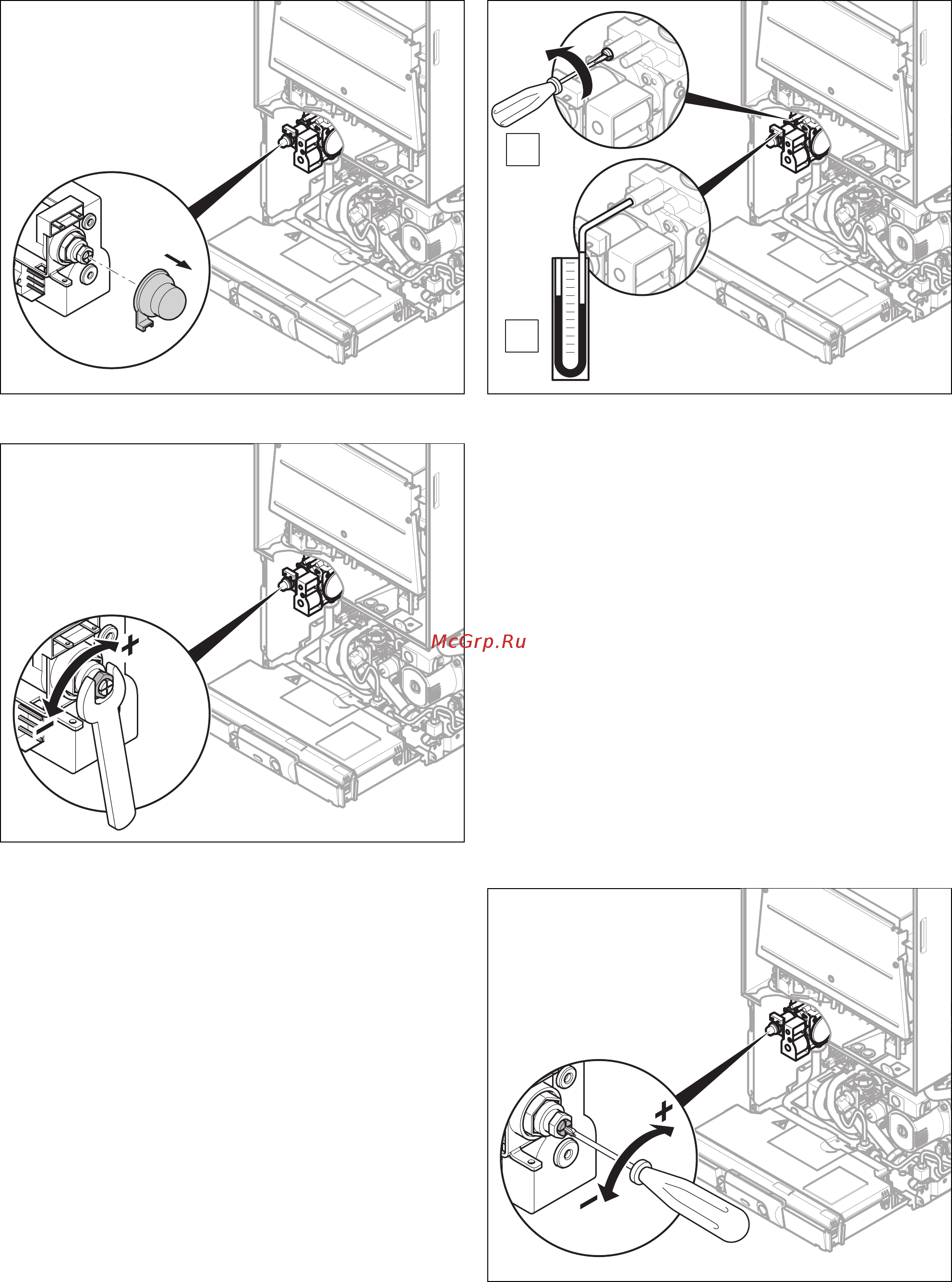

9. Снимите крышку вентиля.
10. Настройте максимальную тепловую нагрузку с по-
мощью гаечного ключа.
7.9.4 Проверка минимальной тепловой нагрузки
1. Выведите прибор из эксплуатации на короткое
время.
2. Поверните блок электроники вниз.
A
B
3. Отпустите уплотнительный винт.
4. Подключите манометр к ниппелю для проведения
измерений.
– Материалы для работы: U-образный манометр
– Материалы для работы: Цифровой манометр
5. Поднимите блок электроники вверх и защелкните
его.
6. Введите изделие в эксплуатацию.
7. Запустите тестовую программу P.02.
Тестовые программы (→ страница 39)
8. Проверьте значение на манометре.
Технические характеристики – значения настройки
газовой системы при тепловой нагрузке (давление
на сопле) (→ страница 46)
Значение вне допустимого диапазона
▶ Проверьте, правильно ли установлено соответ-
ствующее сопло горелки.
Технические характеристики – сопла горелки
(→ страница 47)
▶ Выполните следующие действия.
9. Настройте минимальную тепловую нагрузку с помо-
щью гаечного ключа.
10. Выведите изделие из эксплуатации.
11. Перекройте газовый запорный кран.
12. Установите крышку вентиля на место.
