9 Передача изделия эксплуатирующей стороне
26 Руководство по установке и техническому обслуживанию turboTEC pro, turboTEC plus 0020195935_01

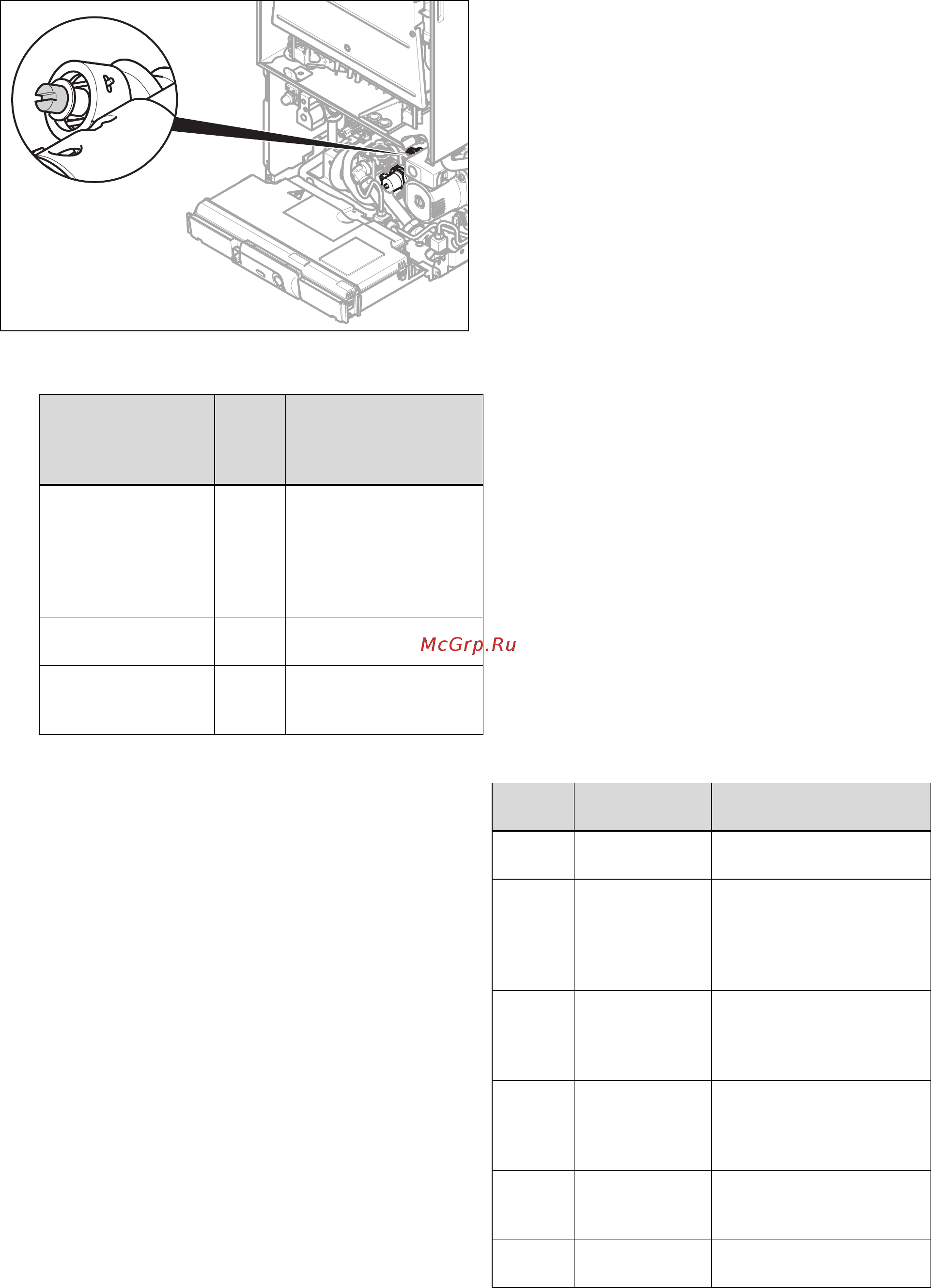

8.4 Регулировка перепускного клапана
1. Демонтируйте переднюю облицовку. (→ страница 13)
2. Поверните блок электроники вниз.
3. Отрегулируйте давление регулировочным винтом
(1).
Положение регули-
ровочного винта
Дав-
ление
в MПa
(мбар)
Примечание / примене-
ние
Правый упор (пово-
рот до упора вниз)
0,035
(350)
Если радиаторы при
заводской настройке
недостаточно нагре-
ваются. В этом случае
нужно установить насос
на макс. ступень.
Среднее положение
(5 оборотов влево)
0,025
(250)
Заводские настройки
Из среднего положе-
ния еще 5 оборотов
влево
0,017
(170)
При возникновении шу-
мов в радиаторах или
радиаторных клапанах
4. Поднимите блок электроники вверх и защелкните
его.
5. Смонтируйте переднюю облицовку. (→ страница 13)
9 Передача изделия эксплуатирующей
стороне
▶ После завершения установки наклейте прилагаемую
наклейку на языке эксплуатирующей стороны на пе-
реднюю сторону изделия.
▶ Объясните эксплуатирующей стороне расположение
и принцип работы защитных устройств.
▶ Объясните эксплуатирующей стороне порядок обра-
щения с изделием.
▶ В особенности обратите внимание эксплуатирующей
стороны на указания по технике безопасности, кото-
рые она должна соблюдать.
▶ Объясните эксплуатирующей стороне о необходимо-
сти технического обслуживания изделия с указанной
периодичностью.
▶ Передайте эксплуатирующей стороне на хранение
все руководства и документацию на изделие.
▶ Объясните эксплуатирующей стороне предпринятые
меры по обеспечению подачи воздуха на горение и
отвода отходящих газов и укажите, что ей запрещено
вносить в конструкцию какие-либо изменения.
10 Осмотр и техобслуживание
10.1 Соблюдение периодичности осмотра и
техобслуживания
▶ Соблюдайте минимальные интервалы для проведе-
ния осмотра и технического обслуживания. В зависи-
мости от результатов осмотра может стать необходи-
мым более раннее проведение технического обслу-
живания.
10.2 Приобретение запасных частей
Оригинальные компоненты изделия также были серти-
фицированы в рамках проверки соответствия стандар-
там. Если при выполнении технического обслуживания
или ремонта вы не используете совместно сертифициро-
ванные оригинальные запасные части фирмы Vaillant,
сертификация изделия считается недействительной.
Поэтому мы настоятельно рекомендуем монтаж ориги-
нальных запасных частей фирмы Vaillant. Информацию
о доступных оригинальных запасных частях Vaillant Вы
можете получить по указанному с обратной стороны кон-
тактному адресу.
▶ Если при техническом обслуживании или ремонте
вам требуются запасные части, тогда используйте
исключительно оригинальные запасные части фирмы
Vaillant.
10.3 Меню функций
Меню → Уровень спец-та → Программы тестов → Меню
функций
С помощью меню функций можно осуществлять управле-
ние отдельными компонентами системы отопления и их
проверку.
Индика-
ция
Программа
тестов
Действие
T.01 Проверка внут-
реннего насоса
Включить и выключить
внутренний насос.
T.02 Проверка 3-хо-
дового клапана
Переместить внутренний
приоритетный переклю-
чающий клапан в положе-
ние греющей или горячей
воды.
T.03 Проверка венти-
лятора
Включение и выключение
вентилятора. Вентилятор
работает с максимальной
частотой вращения.
T.04 Проверка на-
соса загрузки
водонагрева-
теля
Включение и выключение
насоса загрузки водонагре-
вателя.
T.05 Проверка цир-
куляционного
насоса
Включение и выключение
циркуляционного насоса.
T.06 Проверка внеш-
него насоса
Включение и выключение
внешнего насоса.
