![Leister COMET (Комет) [103/112] Регулировка нагревательного клина и направляющего ролика](/img/pdf.png)

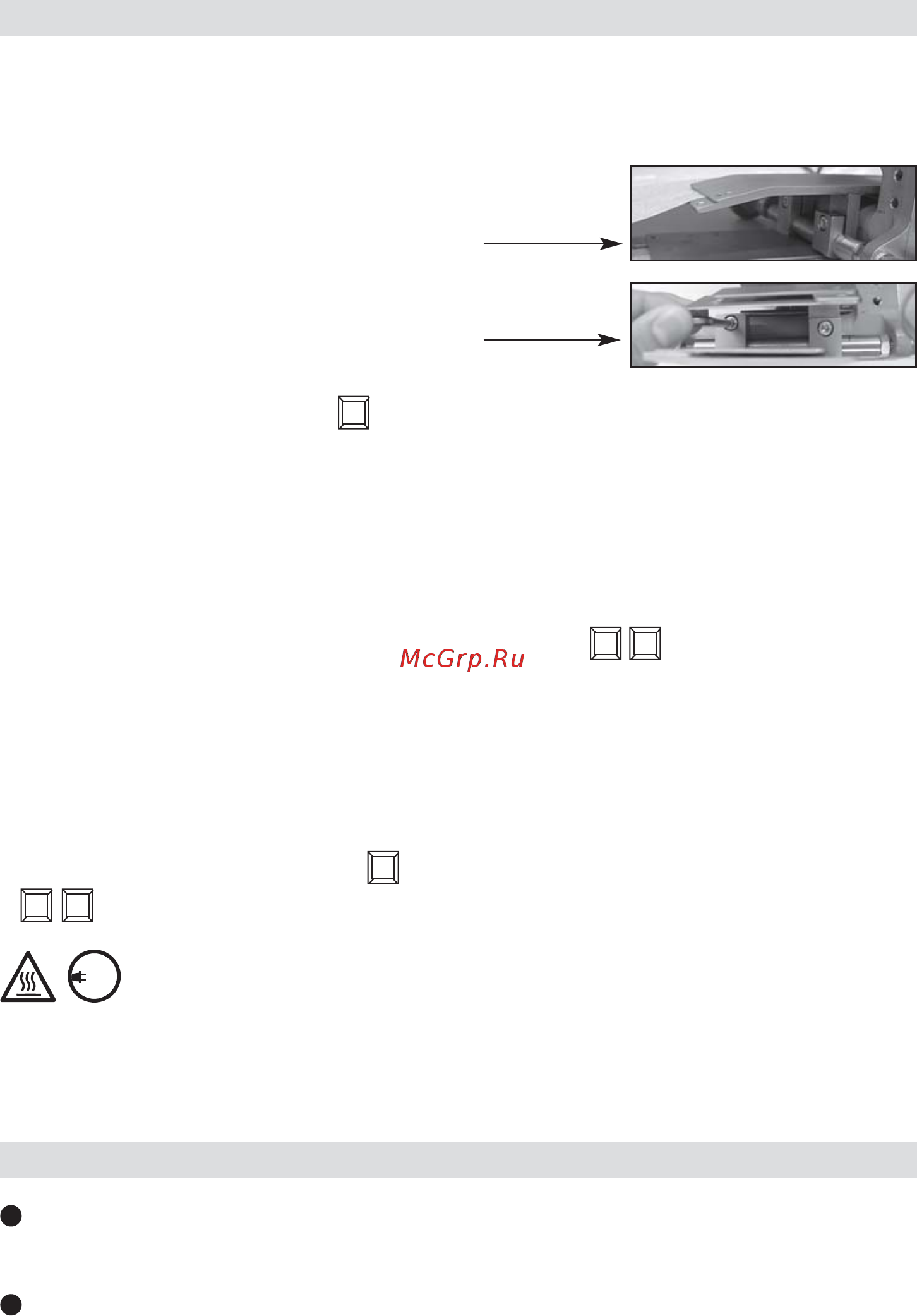

Leister COMET (Комет) [103/112] Регулировка нагревательного клина и направляющего ролика
![Leister COMET (Комет) [103/112] Регулировка нагревательного клина и направляющего ролика](/views2/1262293/page103/bg67.png)
103
• Необходимо регулировать прижимное усилие согласно свойствам свариваемого материала (см. разделы
Параметры сварки, Прижимноеусилие, стр. 23).
• Должна быть достигнута соответствующая температура сварки.
• Вести сварочный аппарат по нахлестному соединению
уплотнительной мембраны или пленки до конечного
стопорного положения рычага(30) / верхней направляющей
пластины(29).
• Отрегулировать разделение нахлеста нижней(30) / верхней(29)
направляющих пластин, ослабляя крепление винта с внутренним
шестигранником.
• После регулировки, затянуть винт с внутренним шестигранником.
• Включить привод с помощью кнопки на клавиатуре(4).
• Задействовать нагревательный клин(7).
• Нажать на рычаг регулировки прижимного усилия(9).
Начало процесса сварки
• Пленка или уплотнительная мембрана автоматически настраиваются на ширину сварного шва в 30мм с
помощью нижней(30) / верхней(29) направляющих пластин при сварке.
• Проверить сварной шов (наплыв/утоньшение).
При необходимости, скорректировать скорость с помощью кнопок на клавиатуре(4).
• Во время сварочного процесса, машина направляется автоматически с помощью натяжных роликов(28)
и нижней(30) / верхней(29) направляющих пластин. Движение можно корректировать, используя ру-
коятку(13).
Окончание процесса сварки
• Отжать рычаг регулировки прижимного усилия(9), оттянуть назад нагревательный клин(7) с помо-
щью рукоятки(8).
• Выключить привод с помощью кнопки на клавиатуре(4). Выключить нагрев с помощью кнопок
(одновременным нажатием) на клавиатуре(4).
После окончания сварочных работ, дать нагревательному клину(7) остыть и вынуть шнур
питания из розетки.
M
+
–
H
+
230
400
Сварки подкровельных материалов
M
Повернуть одновременно рычаг стопорного механизма(12) в сторону и рычаг регулировки при-
жимного усилия(9) вверх. Вручную ослабить запирающий винт(11). При помощи винта регули-
ровки прижимного усилия(10) настроить прижимной рычаг(31) на максимальное открытие.
Ослабить регулировочный винт нагревательного клина(27). Нагревательный клин(7) должен
иметь легкий наклон. Воздушный зазор между направляющей материала(32) и нагревательным
клином(7) около 1мм. Затянуть регулировочный винт нагревательного клина(27) в нижней
трети удлиненного отверстия.
Регулировка нагревательного клина и направляющего ролика
A
B
