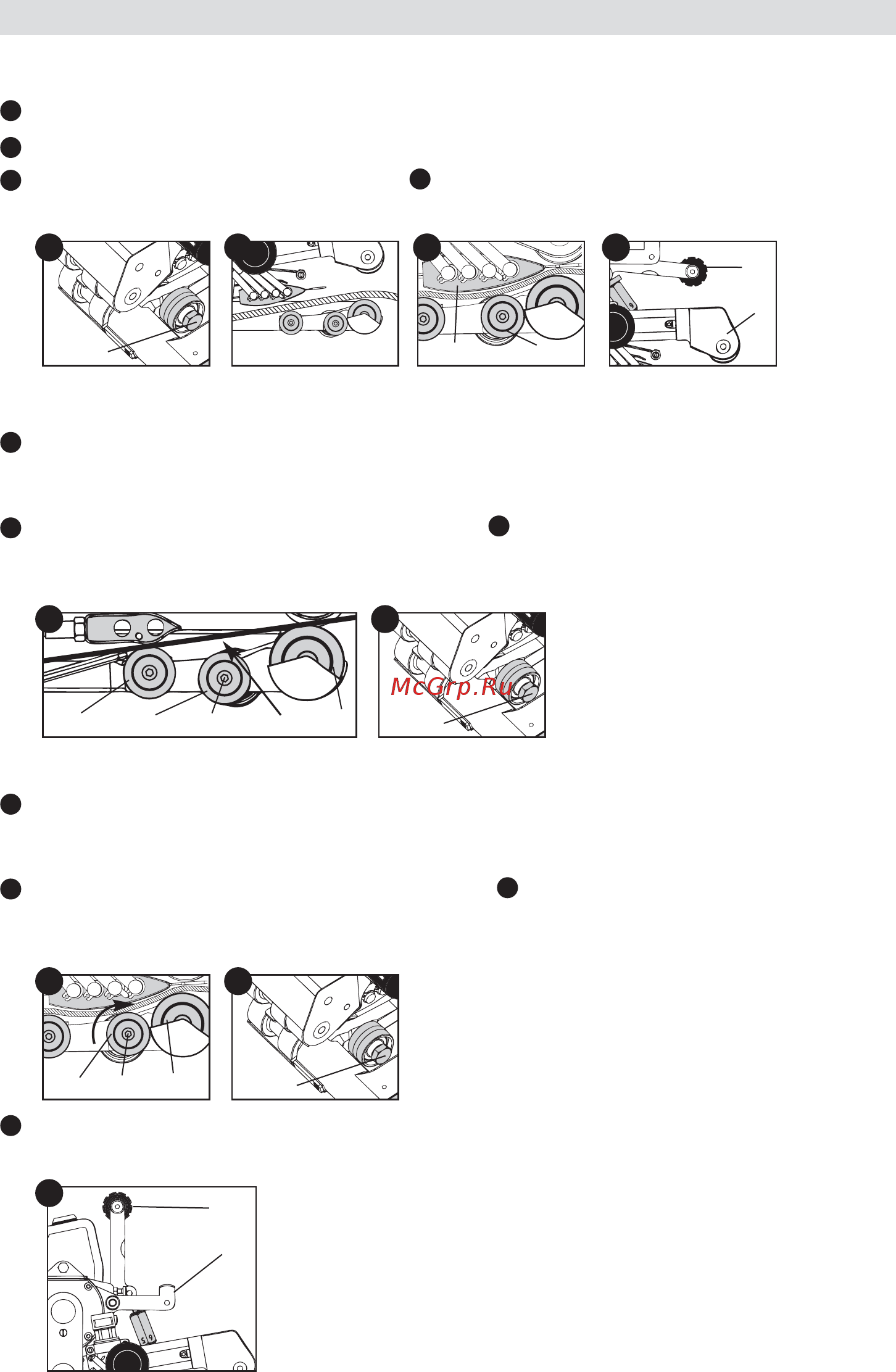

105
Ослабить рычаг стопорного механизма(12) и одновременно отжать рычаг прижимного
усилия(9). Удалить пробный материал.
— Регулировка нагревательного клина с тремя или четырьмя нагревательными элементами
Повернуть задний направляющий ролик(19) по часовой стрелке от свариваемого материала. Таким
образом, задний направляющий ролик(19) должен иметь контакт со свариваемым материалом и да-
вать ощутимое сопротивление при проворачивании.
Затянуть винт с внутренним шестигранником(32). Винт с внутренним шестигранником(34)
(на лицевой части направляющего ролика) должен быть заблокирован одновременно с помощью ше-
стигранного ключа.
— Регулировка нагревательного клина с двумя нагревательными элементами
Передний направляющий ролик(18) и задний направляющий ролик(19) должны быть на одной
линии с прижимнымроликом(20), в результате чего задний направляющий ролик(19) настраивается
примерно на 2мм ниже линии.
Затянуть винт с внутренним шестигранником(32). Винт с внутренним шестигранником(34)
(на лицевой части направляющегоролика) должен быть заблокирован одновременно с помощью шести-
гранного ключа.
32
H
32
H
32
HO
I L
9
31
18
19
34
M
2 mm
M
M
H
O
H
P
O
Регулировка нагревательного клина и направляющего ролика
— Регулировка заднего направляющего ролика(19)
Ослабить винт с внутренним шестигранником(32).
Вставить материал для сварки. Отрегулировать прижимное усилие (см. Стр. 23).
Задействовать нагревательный клин(7) Нажать на прижимной рычаг(31), используя рычаг
прижимного усилия(9).
H
I
K
L
20
19
7
K
20
19
P
34
9
12
