21

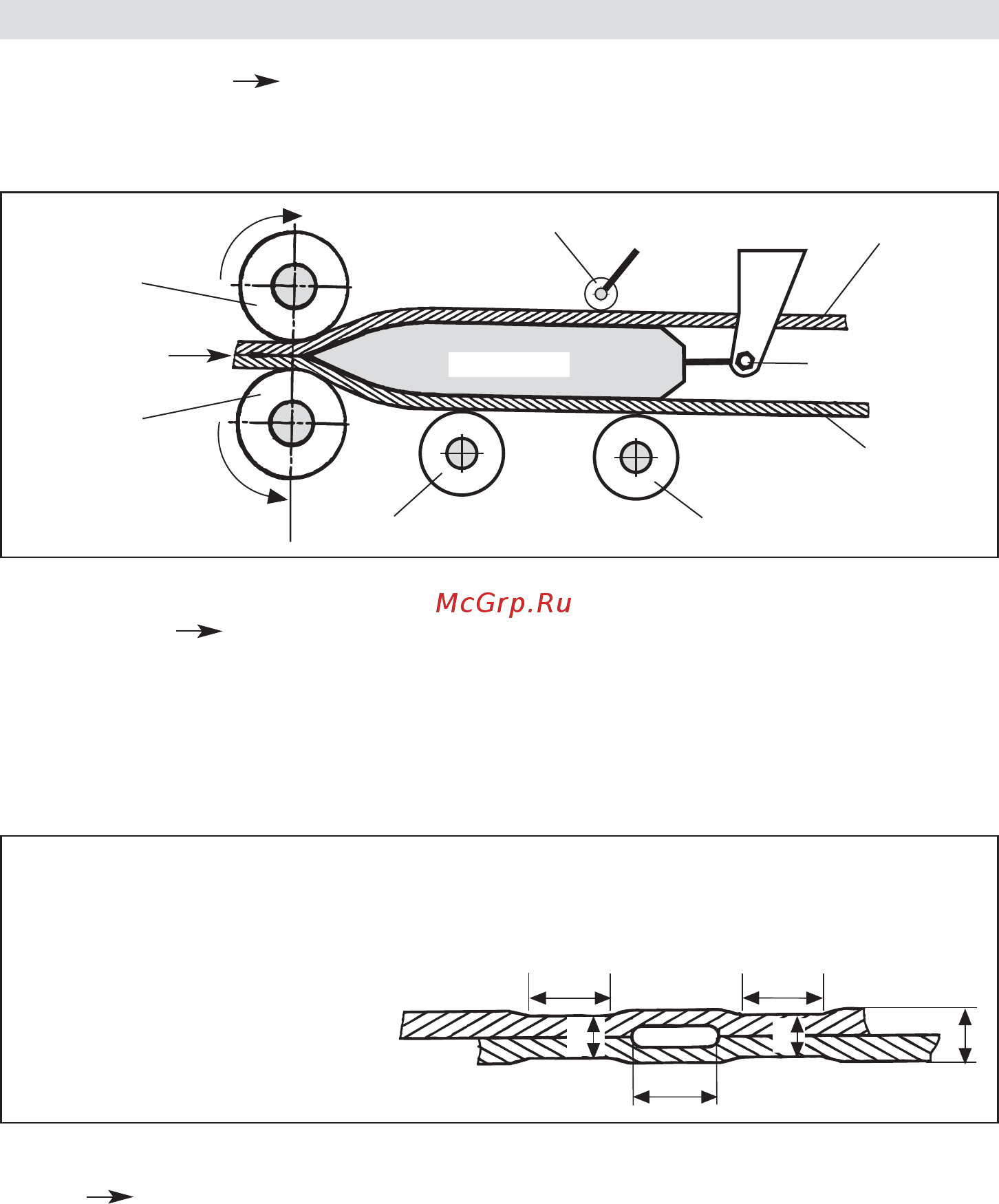

Saumausmatka = A – B
A : Ylä- ja alatiivistyskalvon paksuus
B : Hitsaussauman paksuus
C : Osasauma 1
D : Osasauma 2
E : Tarkistuskanava
B
CD
A
B
E
Kuumakiila
Hitsaussuunta
Ylätiivistyskalvo
Alaspitorulla
Alatiivistyskalvo
Leikkausmalli kuumakiilajärjestelmästä
Takaohjausrulla
Alakäyttö-/
puristusrulla
Yläkäyttö-/
puristusrulla
Etuohjausrulla
Kuumakiilan
säätöruuvi
Limihitsauksen leikkausmalli
• Saumausvoima sortaattomasti säädettävä. Saumausvoima siirretään polvivivun kautta puristusrullille.
Heiluripää takaa tasaisen saumausmatkan kummankin osasauman (C ja D) sekä tarkistuskanavattoman sauman
osalta. Tämä mahdollistaa T-liitoksien ongelmattoman hitsaamisen. Saumausvoima sopeutuu hitsauksen aikana
lineaarisesti tiivistyskalvon paksuusmuutoksen mukaan.
• Käyttö kaksinkertainen käyttöjärjestelmä, portaattomasti säädettävä ja elektronisesti ohjattu.
Ohjauspiiri on rakenteeltaan sellainen, että kulloinkin säädetty hitsausnopeus pysyy samana kuormasta
riippumatta. Voimansiirto käyttö-/puristusrullalle tapahtuu planeettavaihteiston kautta.
• Lämmitysjärjestelmä Kuumakiilan lämpötilaa voidaan säätää portaattomasti ja se on elektronisesti
ohjattu. Kuumakiilan asentoa voidaan tarpeen mukaan säätää portaattomasti materiaalin paksuudesta riippuen.
Toimintaselitys
