![Leister COMET (Комет) [31/112] Alakäyttö puristusrullan uudelleenvarustus](/img/pdf.png)
Leister COMET (Комет) [31/112] Alakäyttö puristusrullan uudelleenvarustus
![Leister COMET (Комет) [31/112] Alakäyttö puristusrullan uudelleenvarustus](/views2/1262293/page31/bg1f.png)
31

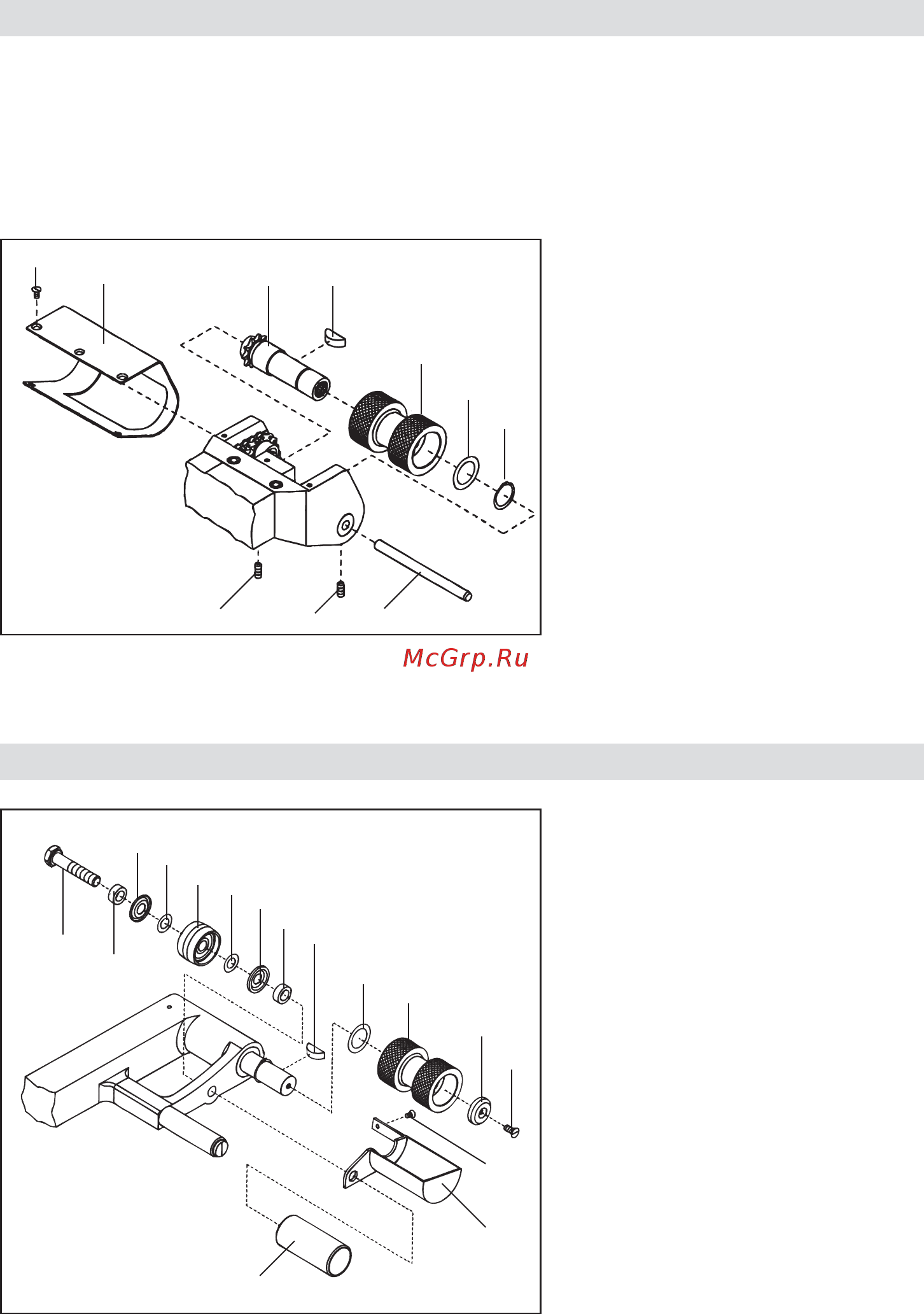

Käyttö-/puristusrullien purkaminen numerojärjestyksessä 1 – 16.
Käyttö-/puristusrullien asentaminen numerojärjestyksessä 16 – 1.
1 Uppokantaruuvi M3 × 6
2 Sylinteriruuvi M8 × 40
3 Väliholkki
4 Nilosrengas ø 8 / 20 ×1,8
5 Sovituslevy ø 8 / 14× 0,1
6 Täydellinen tukirullan kehä
7 Sovituslevy ø 8 / 14 × 0,1
8 Nilosrengas ø 8 / 20 ×1,8
9 Väliholkki
10 Ohjausrulla
11 Käyttö-/puristusrullan suojapelti
12 Uppokantaruuvi M4 ×12
13 Kiristyslevy
14 Käyttö-/puristusrulla
15 Välilevy ø 15 / 22 × 0,3
16 Puolikuukiila 5 × 6,5
10
1
11
16
15
14
13
12
9
8
2
3
4
5
6
7
Erilaisissa käyttötarkoituksissa, esimerkiksi tunneli- tai maanalaisessa rakennus-työssä, tehdään Leister TWINNY’n
avulla erilaisia limiliitossaumoja. Nämä eroavat toisitaan hitsaussaumaleveyden ja tarkistuskanavaleveyden osalta.
Myös ilman tarkistuskanavaa olevia hitsaussaumoja valmistetaan. Näiden erilaisten limisaumojen valmistamiseksi
on vastaavat käyttö-/puristusrullat asennettava. Nämä käyttö-/puristusrullat valmistetaan asiakkaan toivomuksien
mukaan joko alumiinista tai ruostumattomasta teräksestä.
Käyttö-/puristusrullien purkaminen numerojärjestyksessä 1 – 9
Käyttö-/puristusrullien asentaminen numerojärjestyksessä 9 – 1.
1 Uppokantaruuvi M3 × 6
2 Heiluripään suojapelti
3 Kierrenasta M4 × 8
4 Sylinterinasta 6 × 80
5 Lukitusrengas (akseli ø 15)
6 Välilevy
7 Käyttö- / puristusrulla
8 Puolikuukiila
9 Täydellinen yläkäyttöakseli
1
2
9 8
7
6
5
3
3
4
Yläkäyttö-/puristusrullan uudelleenvarustus
Alakäyttö- / puristusrullan uudelleenvarustus
