Если двигатель не запускается в течение 5 секунд, отпустите ключ
зажигания, во избежание поломки двигателя. Подождите 10-15 секунд и
попробуйте снова.
Если двигатель не запускается, обратитесь к разделу 7. «Возможные
неисправности и пути их устранения».
Остановка
2.
3.
4.
5.
1.
2.
3.
4.
Откройте топливный кран (см. рис. 6).
Переведите регулятор подачи топлива в положение «Пуск» (см.
рис. 7).
Вставьте ключ в замок зажигания и проверните в положение «Пуск».
(см. рис. 9). Уберите руку с ключа сразу же после запуска двигателя.
Ключ автоматически вернется в исходное положение.

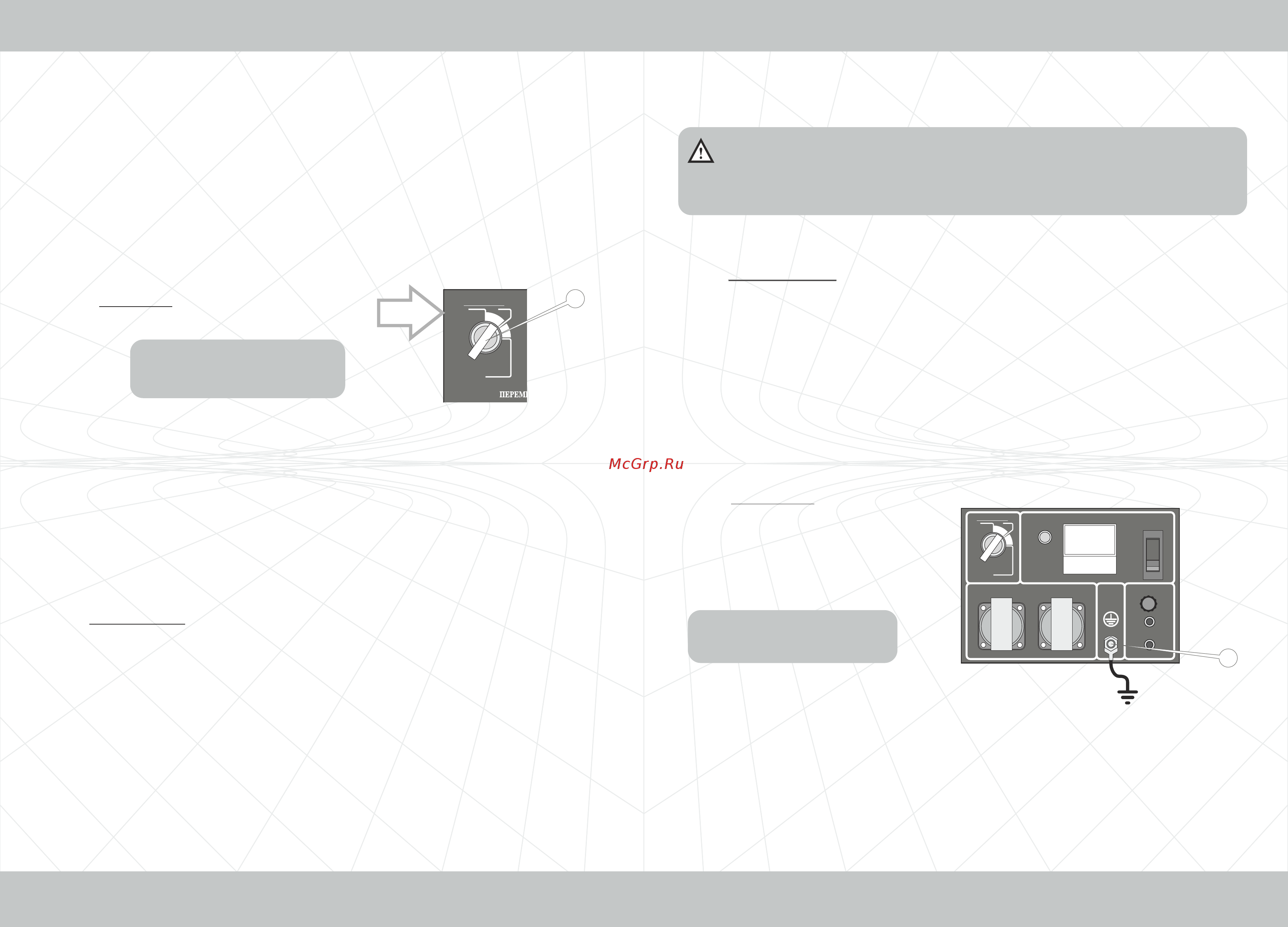

Рисунок 9
Прогрейте двигатель, дав ему поработать 4-5 минут.
Выключите потребители электрического тока.
Выключите предохранители тока на панели миниэлектростанции.
Для того чтобы выключить двигатель нажмите на фиксирующий
рычаг подачи топлива вниз. Подача топлива будет прекращена и
двигатель остановиться (см. рисунок 7).
Закройте топливный кран.
18
19
ЭКСПЛУАТАЦИЯЭКСПЛУАТАЦИЯ
Внимание!
Категорически запрещается использовать миниэлектро-
станцию без заземления!
Заземление
При установке миниэлектростанции на объектах, не имеющих контура
заземления, в качестве заземлителей могут использоваться
находящиеся в земле металлические трубы системы водоснабжения,
канализации или металлические каркасы зданий, имеющие соединения
с землей. Для правильного подключения заземлителей следует
проконсультироваться с квалифицированным специалистом.
4.3. Подключение к электроприборам
Внимание!
Заземление
Заземление — преднамеренное электрическое соединение какой-
либо точки , или оборудования, с
заземляющим устройством. Защитное заземление должно иметь
сопротивление не более 4 Ом. Любой заземлитель должен быть
погружен в землю до влажных слоев грунта. Заземлитель должен иметь
надежный контакт с проводником заземления.
На рисунке 10 показана клемма заземления на миниэлектростанции.
Обеспечьте надежный контакт клеммы с проводником заземлителя.
Рисунок 10
При установке миниэлектростанции на объектах, не имеющих контура
заземления, в качестве заземлителей могут использоваться
находящиеся в земле металлические трубы системы водоснабжения,
канализации или металлические каркасы зданий, имеющие соединения
с землей. Для правильного подключения заземлителей следует
проконсультироваться с квалифицированным специалистом.
Категорически запрещается использовать миниэлектро-
станцию без заземления!
электрической сети электроустановки
1.
Клемма заземления
ВОЛЬТМЕТР
-
+
ВЫКЛ.
ВКЛ.
ЗАПУСК.
ДВИГАТЕЛЬ
ДОЛИТЬ
МАСЛО
ВЫКЛ.
ВКЛ.
ПРЕДОХРАНИТЕЛЬ
ПЕРЕМЕННЫЙ ТОК
ПОСТОЯННЫЙ ТОК
-
1
1.
Замок зажигания
ВЫКЛ.
ВКЛ.
ЗАПУСК.
ДВИГАТЕЛЬ
1
