24
25
Внимание!
Проверки с такой регулярностью следует проводить при
нормальных условиях работы. При тяжелых условиях работы и
в условиях повышенного загрязнения сроки проверок и
обслуживания следует сократить!
Таблица 5.1. - Регламент технического обслуживания
* - рекомендуется более частое обслуживание при использовании
миниэлектростанции в пыльной местности
** - данный тип работ должен проводиться квалифицированным
мастером
Внимание!
Проверки с такой регулярностью следует проводить при
нормальных условиях работы. При тяжелых условиях работы и
в условиях повышенного загрязнения сроки проверок и
обслуживания следует сократить!
Тип обслуживания /
рекомендуемые сроки
Каждый
раз
Первые
20
часов
Каждые
50
часов
Каждые
100
часов
Каждые
300
часов
Проверка масла
+
Замена масла
+
+
Чистка масляного фильтра
+
Замена масляного фильтра
+
Проверка воздушного фильтра
+
Чистка воздушного фильтра
+*
Замена воздушного фильтра
+
Замена топливного фильтра
+
Проверка топливного насоса
+
Проверка топливной форсунки
+
Проверка зазоров клапанов,
чистка
+**
Проверка соединений и
крепежа
+
Чистка топливного бака,
фильтра и топливопровода
+
Проверка системы охлаждения
на наличие повреждений
+
●
●
●
Заведите двигатель и дайте ему прогреться. Прогретый двигатель
должен проработать 10 мин. Выключите двигатель и дайте ему
остыть. Такую процедуру следует повторить 5 раз.
После дайте поработать двигателю 1 час без нагрузки. Выключите
двигатель, дайте ему остыть.
Первые 20 часов работы миниэлектростанция должна иметь
нагрузку не более 50%. Работу следует производить этапами, давая
двигателю остыть. Каждый этап работы не должен превышать 3
часа работы.
Обкатка
Моторное масло
Внимание!
Моторное масло следует сменить после первых 20 часов
работы нового двигателя.
Обкатка
Одним из самых главных моментов является обкатка нового
двигателя. От правильности проведения обкатки будет зависеть срок
эксплуатации двигателя. Процедура обкатки:
После наработки 20 часов следует сменить масло. Рекомендуется
сделать дополнительную промывку: залить такое же моторное масло и
дать поработать двигателю 10 мин. Слить промывочное масло и залить
масло новое. Моторное масло для промывки следует подбирать исходя
из температуры окружающей среды (рис. 5).
Моторное масло
Внимание!
Моторное масло следует сменить после первых 20 часов
работы нового двигателя.

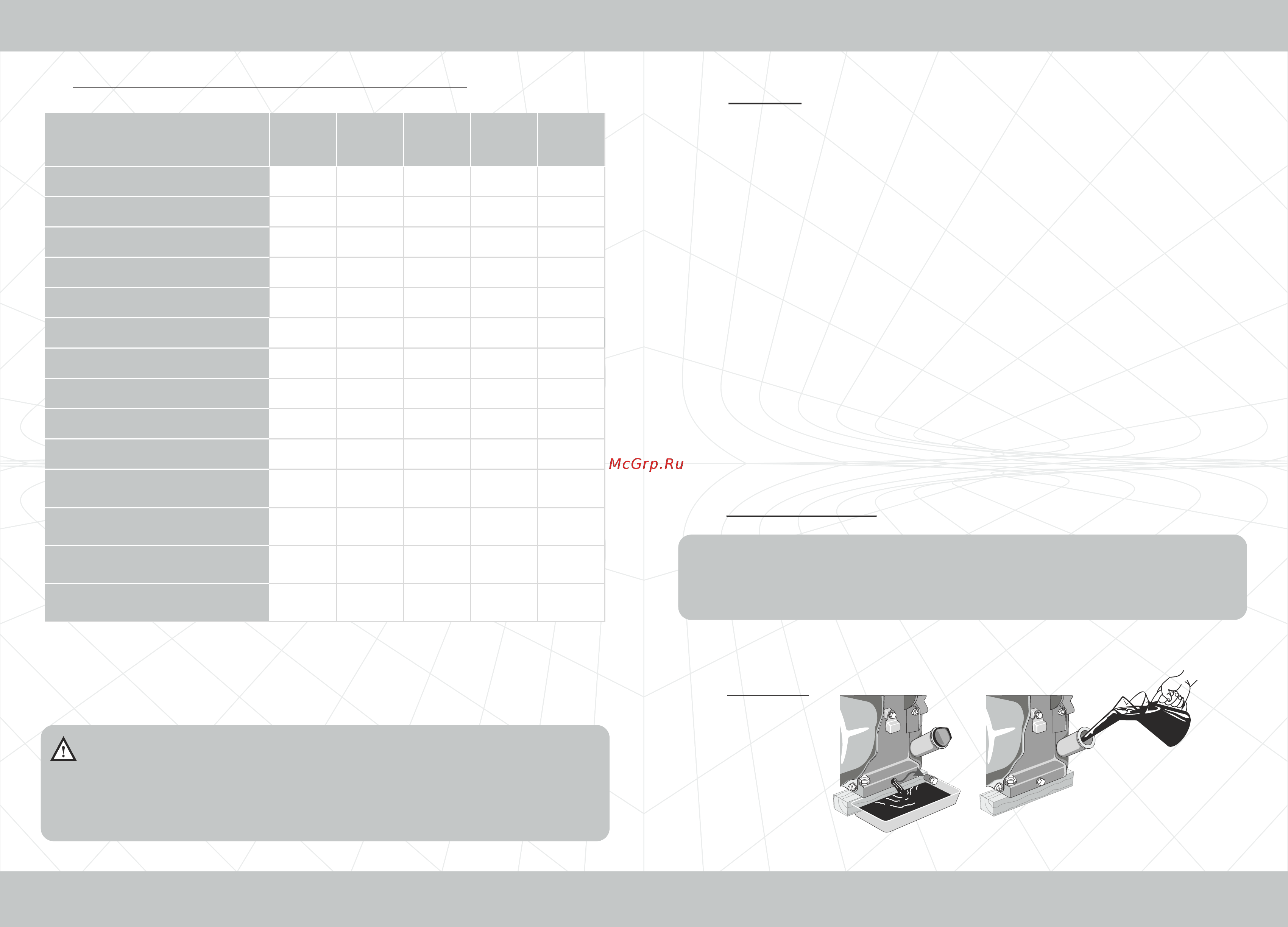

Заливная горловина, сливное отверстие показаны на рисунке 11.
Рисунок 11
