6
7

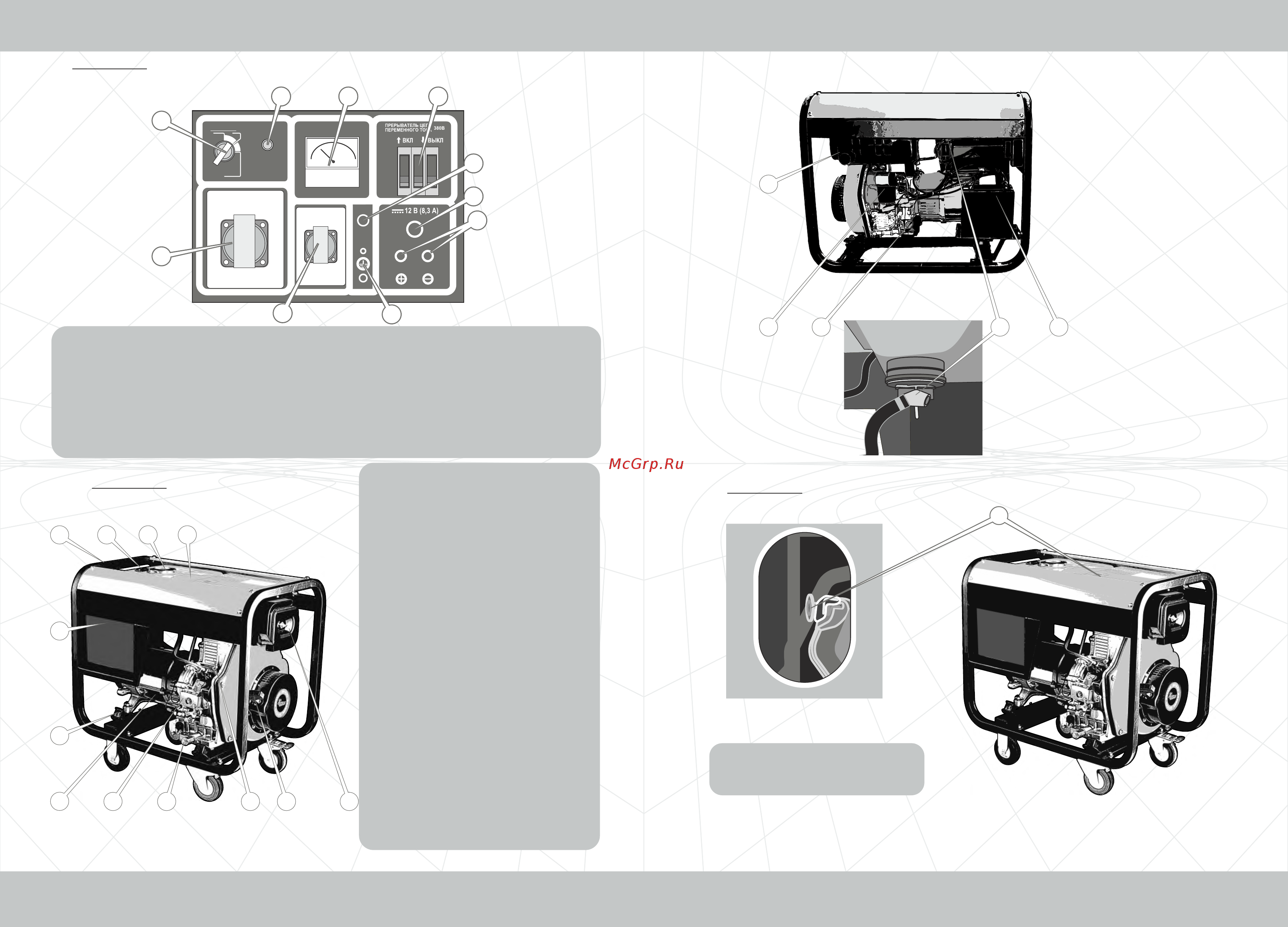

ОПИСАНИЕ ИЗДЕЛИЯОПИСАНИЕ ИЗДЕЛИЯ
Рисунок 1
Панель КДГ-505ЭК/3
Рисунок 2
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
15.
16.
17.
Рама
Индикатор уровня топлива
в баке
Крышка топливного бака
Топливный бак
Панель управления
Амортизаторы
Генератор
электрического тока
Регулятор подачи топлива
Отверстие для слива масла
Двигатель внутреннего
сгорания
Ручной стартер
Воздушный фильтр
Глушитель
Электростартер
Горловина для заливки
масла/масляный щуп
Топливный кран
Аккумуляторная батарея
8
7
10 129 11
6
3 4
5
21
14 17
13
15 16
Рисунок 3
1.
Декомпрессионный
клапан
1
1.
2.
3.
4.
5.
Замок зажигания с ключом
Сигнальная лампа
Вольтметр
Электророзетка 220 В
Предохранитель переменного
тока
6.
7.
8.
9.
10.
Предохранитель постоянного
тока
Выход постоянного тока
Клемма заземления
Электророзетка 380 В
Автоматический
предохранитель 380 В
ВЫКЛ.
ВКЛ.
ЗАПУСК.
ДВИГАТЕЛЬ
ДОЛИТЬ
МАСЛО
ВОЛЬТМЕТР
ПРЕДОХРАНИТЕЛЬ 220 В
ПЕРЕМЕННЫЙ ТОК 220В
ПЕРЕМЕННЫЙ ТОК 380В
1
9
3
10
5
2
7
8
4
6
